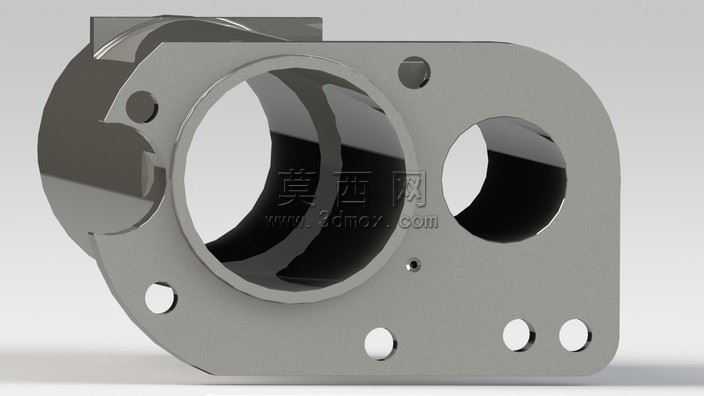

本作品为立式铣床配套的乔木支撑结构件三维建模成果,建模过程严格遵循机械加工零件的设计逻辑,以实际机床支撑部件的功能需求为核心出发点开展全流程设计。建模阶段首先梳理支撑件的核心功能定位:该部件需要承担铣床作业过程中的载荷传导、部件定位、安装固定多重作用,因此首先确定主体的异形板状基座形态,在建模过程中优先保证基准面的平面度公差预留,通过三维软件的草图绘制功能先勾勒出支撑件的外轮廓,针对轮廓上的非规则圆弧过渡部分,采用相切约束保证曲面衔接顺滑无拐点,避免后续加工出现应力集中的问题。在主体结构设计上,核心大尺寸轴孔采用同轴度约束建模,保证孔壁的圆柱度符合装配要求,孔位周边做了适配轴承安装的让位倒角设计,避免装配时出现干涉;侧部的副轴孔与主孔严格按照设计的中心距参数定位,保证两个传动部件安装后的配合精度。基座上的多个安装小孔采用线性阵列与圆周约束结合的方式定位,每个孔位都预留了沉头结构,适配内六角螺栓的安装需求,保证螺栓安装后端面与支撑件表面齐平,不会突出影响其他部件的装配。材质与渲染阶段,为还原真实金属加工零件的质感,选用了经表面氧化处理的合金钢材质球,调整材质的金属度、粗糙度参数,还原机加工后金属表面的细微磨砂质感,同时在孔壁、边缘倒角处添加了高光反射效果,模拟机加工倒角后的亮边特征;渲染时采用柔和的工业摄影棚布光,通过多组面光源从不同角度打光,清晰展现支撑件的结构层次、孔位深度、曲面过渡细节,避免阴影过重遮挡结构特征。设计过程中充分考虑了数控加工的工艺可行性,所有的孔位深度、壁厚参数都符合常规铣削加工的工艺要求,避免出现加工死角或者壁厚过薄导致的零件强度不足问题;针对原实物使用过程中出现的结构损坏问题,在建模时对应力集中的转角位置做了圆角强化处理,适当调整了薄弱位置的壁厚,在不影响整体装配尺寸的前提下提升零件的结构强度,保证修复后的支撑件能够满足铣床的长期作业载荷需求,同时所有的装配尺寸都与原部件完全匹配,可直接用于数控加工编程生产。
- 全部评论(0)
- 模板大小 2.66 MB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks2011,效果图,STL,其它,
- 软件分类 机床
