22mm多色设备状态指示信号灯

　　在工业控制柜体、自动化生产线操作台、电力配电盘、机床操作面板等场景中，设备运行状态的可视化传递是人机交互的核心环节之一，22mm安装孔径的指示灯作为面板类标准元器件，承担着电源通断、运行就绪、故障报警、工序完成等不同状态的信号传递作用，操作人员可通过灯体的发光颜色快速识别设备当前工况，无需逐行排查程序或测量线路点位，大幅降低现场巡检与故障排查的时间成本。

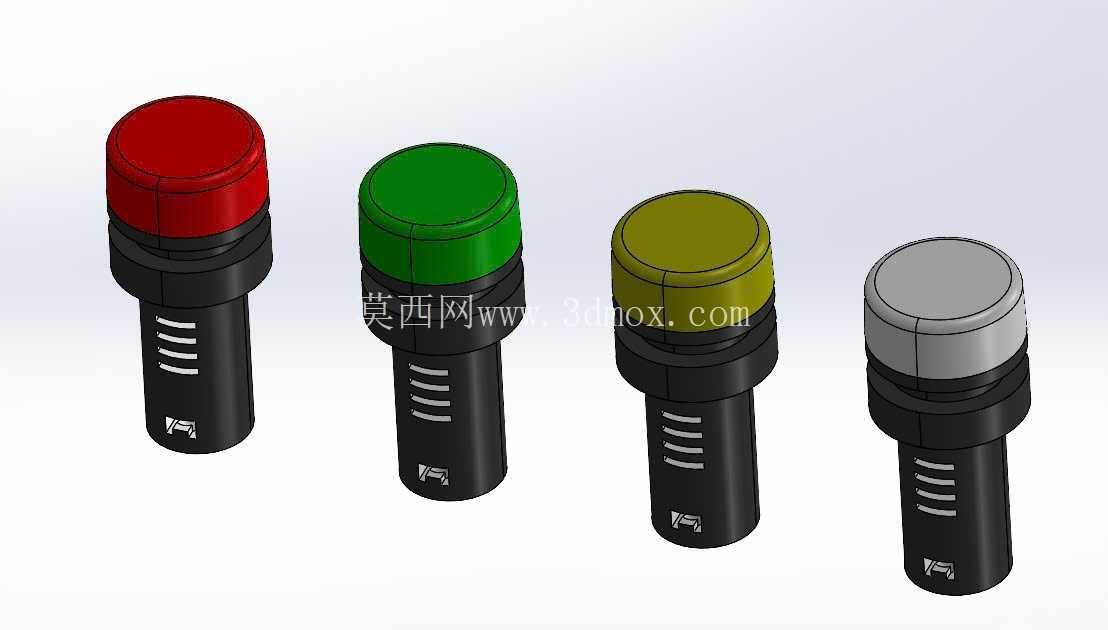

　　本次建模的四款指示灯分别对应红、绿、黄、白四种常用工业信号色，不同颜色在工业现场有明确的使用惯例：红色通常对应故障、急停、电源断开、超程报警等异常或停止类状态，绿色对应设备运行、电源接通、工序正常、就绪允许等正向状态，黄色对应预警、待机、参数超限提醒等过渡提示状态，白色则多用于电源指示、中性状态提示、自定义功能信号显示，建模时严格还原了不同颜色灯罩的半透明质感，可在渲染场景中模拟发光后的透光效果，适配设备三维布局的可视化评审需求。

　　从安装边界来看，该款指示灯采用行业通用的22mm面板开孔尺寸，这一规格是工业面板元器件的标准安装孔径，与同孔径的按钮、选择开关、蜂鸣器等元器件可实现面板开孔的统一规划，无需针对不同元器件单独设计开孔尺寸，能有效减少柜体面板的加工工序，降低面板加工出错概率。灯体的安装固定采用螺纹锁紧结构，建模时还原了灯体尾部的螺纹段与锁紧螺母结构，安装时从面板正面插入灯体，在面板背面旋紧锁紧螺母即可完成固定，适配1-6mm厚度范围的常用面板材质，包括冷轧钢板喷塑面板、铝合金面板、工程塑料面板等常见柜体面板材料，安装后灯体与面板贴合紧密，可达到常规工业场景要求的防护等级，适配车间多尘、轻度溅水的使用环境。

　　从结构设计思路来看，灯体整体分为头部灯罩段、中部锁紧段、尾部接线段三个部分：头部灯罩采用圆弧顶面设计，相比平面灯罩拥有更大的可视角度，操作人员从面板侧面120度范围内均可清晰识别灯的亮灭状态，避免因视角问题漏看信号；中部锁紧段设置了防滑定位结构，插入面板时可防止灯体跟转，方便单人完成安装锁紧操作；尾部接线段预留了标准接线端子的安装空间，适配常用的螺钉接线端子或弹簧接线端子，接线完成后尾部可搭配对应规格的线套，保护接线部位不受拉扯损伤。建模过程中对灯体表面的防滑条纹、品牌标识位等细节做了还原，灯体外壳采用哑光黑色工程塑料质感，与工业现场常用的深色操作面板形成视觉协调，不会因元器件外观突兀影响整体面板的视觉一致性。

　　在三维设计场景中，该模型可直接嵌入各类设备的面板装配体中，无需重新绘制基础外形，设计人员可根据项目的信号需求选择对应颜色的灯体模型，快速完成面板布局的三维排布，在做设备虚拟调试、操作界面人机工程评审时，可通过设置灯体的发光状态模拟设备运行时的信号显示效果，提前验证面板布局的合理性，避免实际加工后出现指示灯位置不合理、可视角度不足等问题。同时模型的安装尺寸严格遵循行业通用标准，导入装配体后可直接用于干涉检查，验证灯体尾部与柜内线槽、元器件、接线的空间距离是否满足安全布线要求，减少实际装配时出现的空间干涉问题。

　　不同于定制化的特殊规格指示灯，这款22mm标准指示灯的互换性极强，后期设备维护时可直接采购同规格产品快速替换，无需重新加工面板，这也是该规格指示灯在工业场景中被广泛应用的核心原因，建模时严格遵循通用安装尺寸，保证模型可直接适配各类标准柜体的设计需求，无需设计人员额外调整安装位尺寸。
