S-TAR-2030L/R重型柜门支撑锁止结构

　　这套支撑锁止结构主要面向工业柜体、特种装备舱门、重型户外设备箱门的上翻开启场景，区别于普通轻型家具气撑，它的核心定位是承载大重量金属门板，同时在开启到指定角度后实现机械锁止，避免门板受振动、外力影响意外回落造成操作安全隐患。从实际应用场景来看，露天工况下的设备检修门、矿山设备的电控舱上翻门、重型工具柜的上开柜门都是这类部件的典型适配场景，这类场景往往门板自重较大，且作业环境存在振动、风力干扰，普通无锁止的支撑件很容易出现门板自行闭合的问题，存在夹伤操作人员、磕碰检修工具的风险。

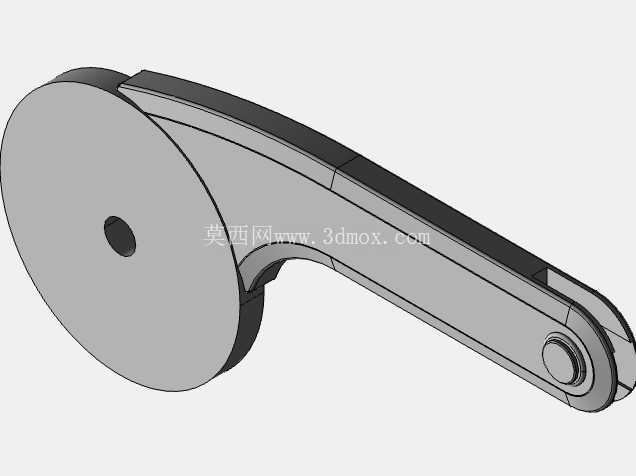

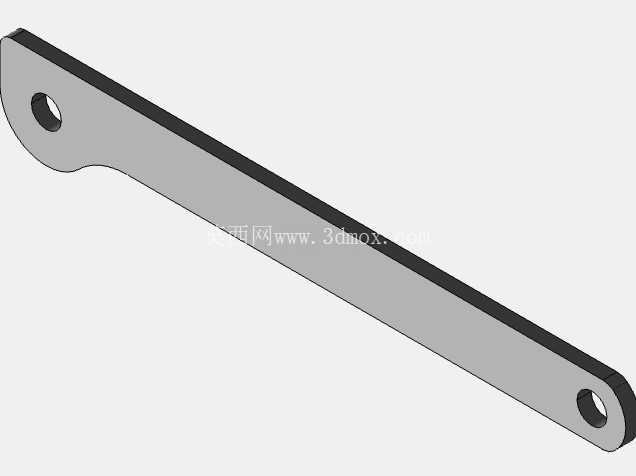

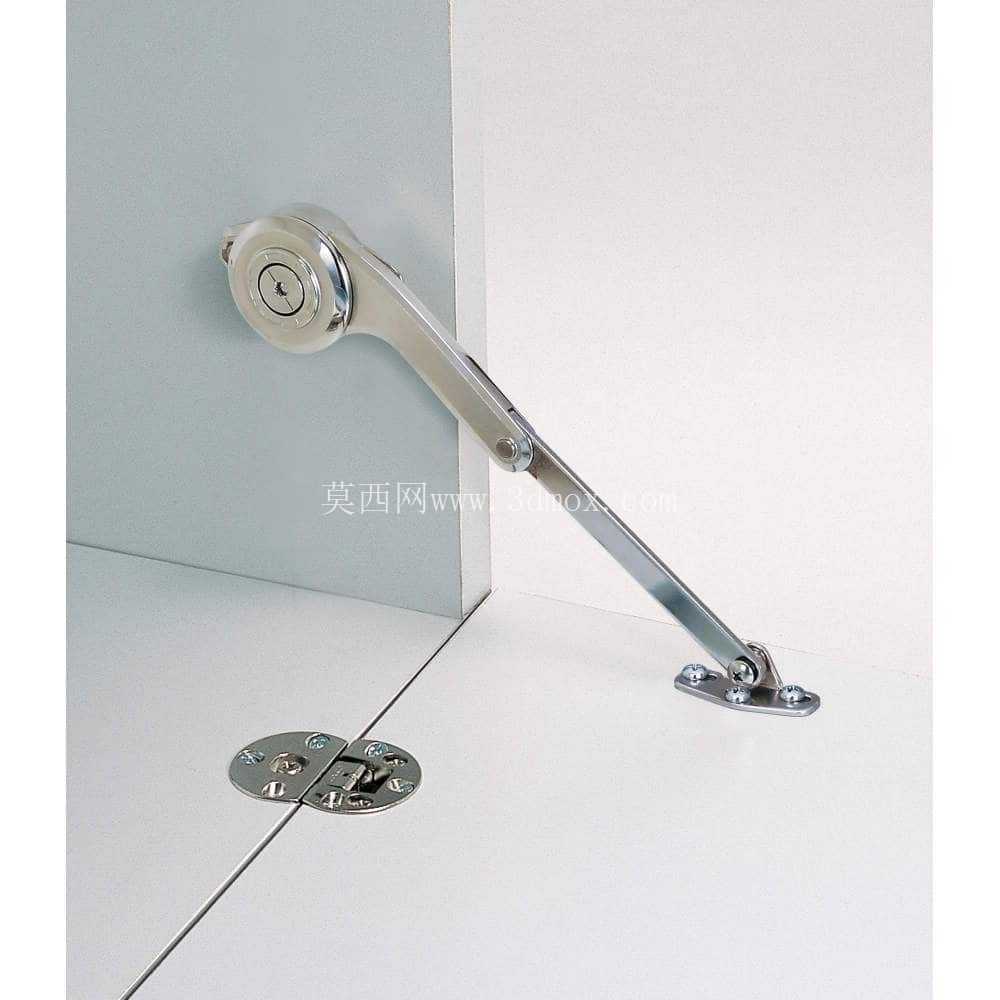

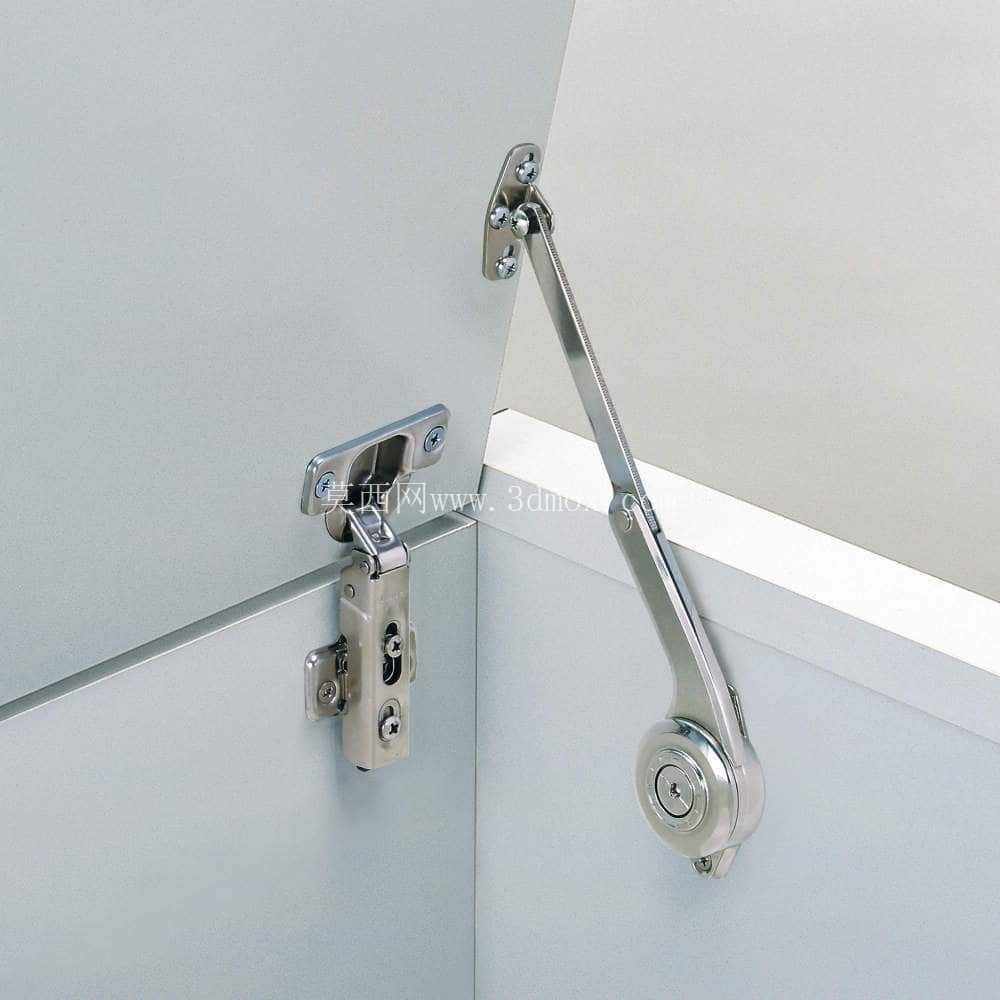

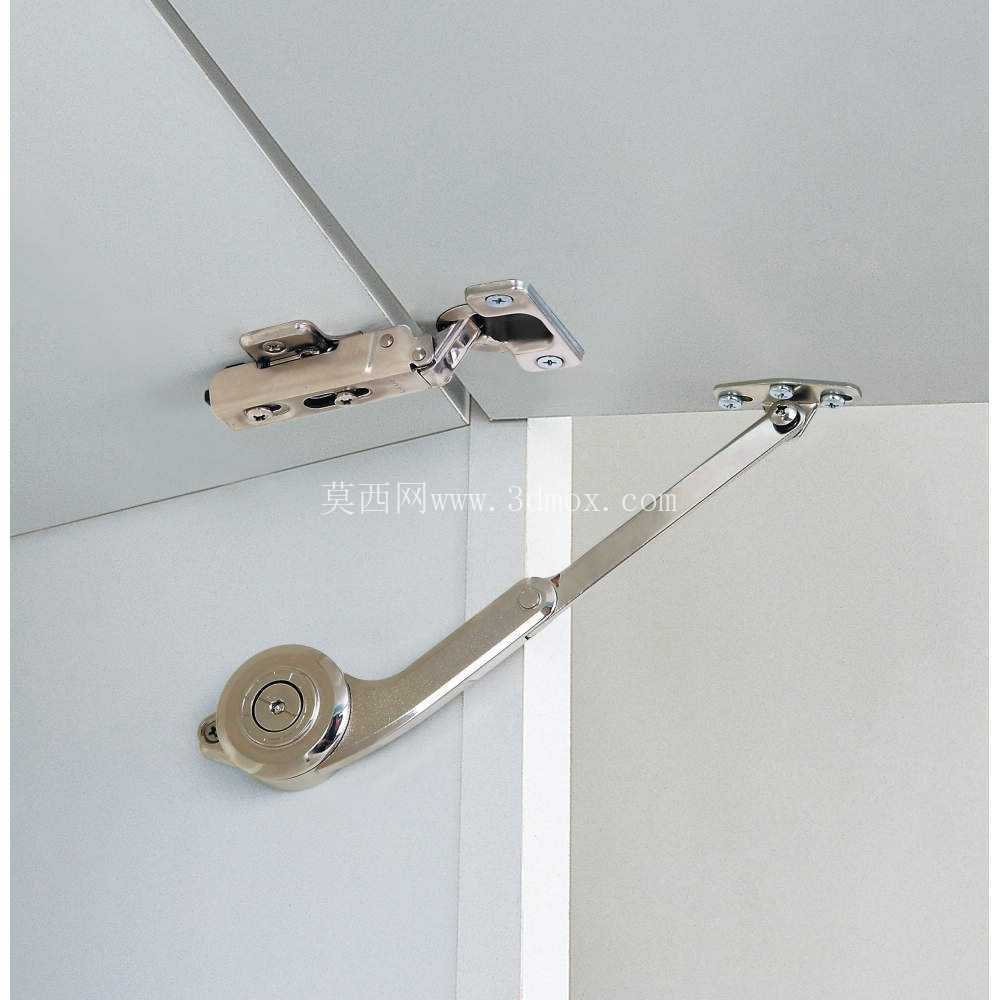

　　从功能特性上看，这套结构实现了1080mm开启行程的顺畅支撑，在门板开启到90度位置时会触发机械锁止机构，此时无需额外插销或者固定件，门板即可稳定保持在全开位置，操作人员可以腾出双手进行舱内设备检修、物料存取作业，需要关闭门板时只需触发解锁结构，支撑臂即可随门板闭合动作平稳回收，不会出现卡顿或者快速下坠的情况。整套结构分为两个核心安装部分，一部分是连接在门板侧边的铰链基座，另一部分是固定在柜体侧板上的带锁止卷盘的支撑臂主体，两者通过金属连杆实现力的传递，所有铰接位置都采用了耐磨金属衬套，避免长期开合出现磨损松旷。

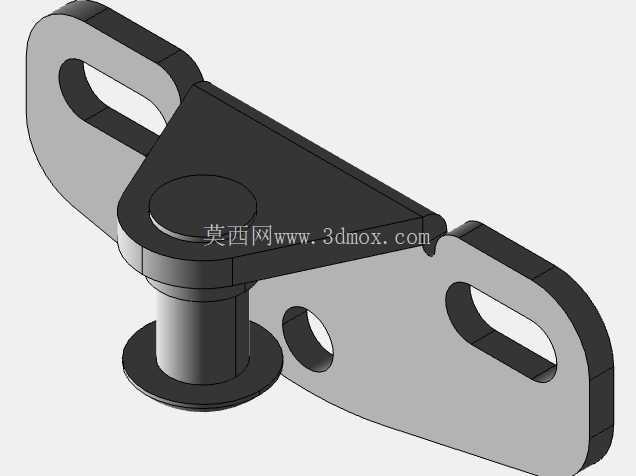

　　在设计思路上，这套结构优先考虑了安装的适配性，铰链基座采用了三孔位可调安装设计，可以适配不同厚度的金属门板，安装时可以根据门板的实际重量、重心位置微调基座的固定位置，保证支撑臂的受力处于最优区间，避免长期单侧受力导致结构变形。支撑臂主体的卷盘内部集成了阻尼结构和锁止卡爪，日常开合过程中阻尼结构会提供均匀的阻力，让门板开合速度保持平稳，不会出现快速开合的冲击，当开启角度达到预设的90度时，卡爪会自动卡入定位槽，实现刚性锁止，此时支撑臂可以承受垂直方向的额外载荷，即使人员倚靠在开启的门板上也不会出现回落。

　　关于安装边界的尺寸要求，首先要确认门板的开启半径，这套结构适配的门板开启后最大伸展长度对应1080mm的运动行程，安装前需要确认柜体侧板的安装面平整度，支撑臂主体的固定座需要贴合在柜体侧板的加强筋位置，避免长期受力导致柜体板材变形。铰链基座的安装位置需要距离门板侧边预留12mm的安装间隙，保证门板开合过程中不会和柜体边框发生摩擦干涉，支撑臂的固定座需要距离柜体前边框预留35mm的空间，保证支撑臂回收时不会和柜内的安装部件发生碰撞。如果是在露天矿场这类多粉尘、高湿度的工况下使用，安装时可以在所有固定螺丝的位置加装密封垫片，避免水汽从安装孔进入柜体内部，同时铰接位置可以定期涂抹低温润滑脂，保证在低温户外环境下结构依然可以顺畅动作，不会因为凝冻结冰导致开合卡滞。

　　从结构受力的角度来看，这套支撑的力臂设计经过了优化，在门板关闭状态下，支撑臂处于回收折叠状态，整体结构隐藏在门板和柜体的缝隙之间，不会突出到柜体内部占用储物空间，也不会在门板外侧突出影响外观。在门板开启过程中，支撑臂的力臂随着开启角度增大逐渐变化，阻尼力的输出也会随力臂变化匹配门板的重力矩，让整个开启过程的操作力保持均匀，从全关到全开的整个行程内，操作人员只需要施加很小的力就可以带动门板动作，不会出现前段费力、后段门板自行上弹的问题。锁止机构的触发是纯机械结构，不需要额外的电气控制元件，因此在无供电的户外场景下也可以可靠工作，不存在电气故障导致锁止失效的风险，适配矿山、户外施工设备这类供电不稳定、维护条件有限的使用场景。
