带滑轮组结构的起重机吊钩三维设计

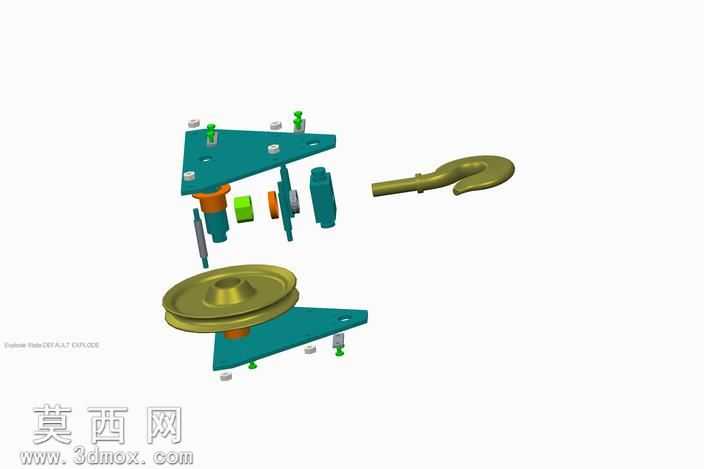

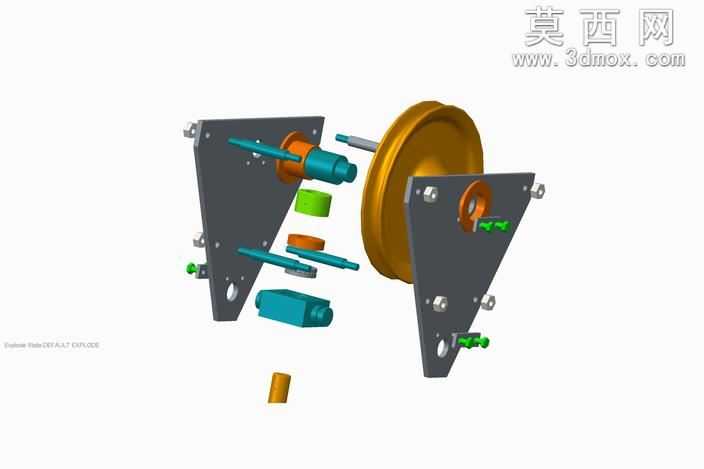

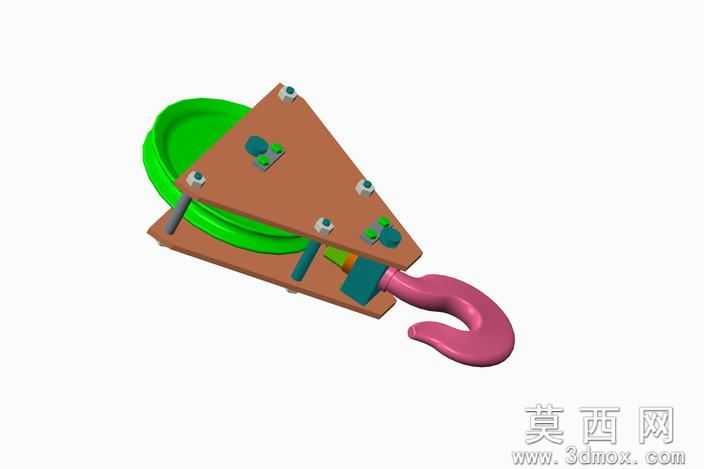

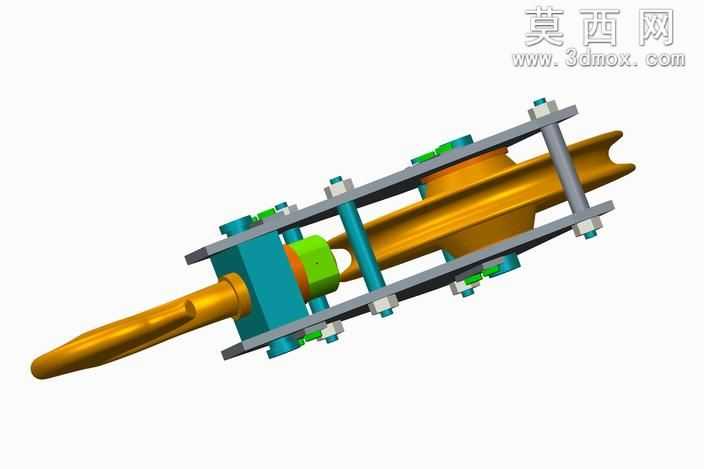

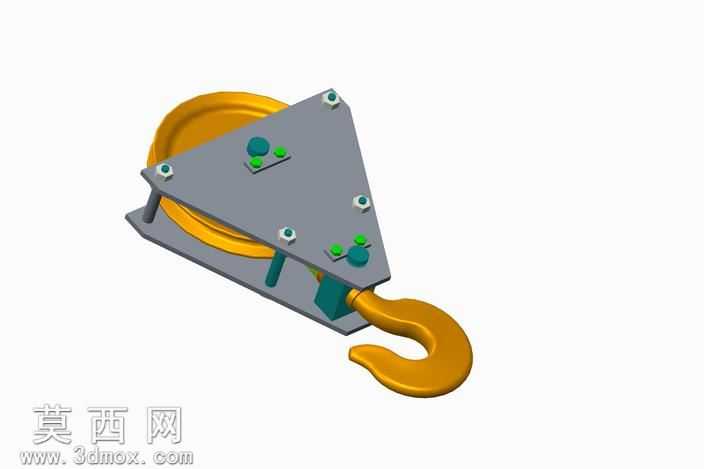

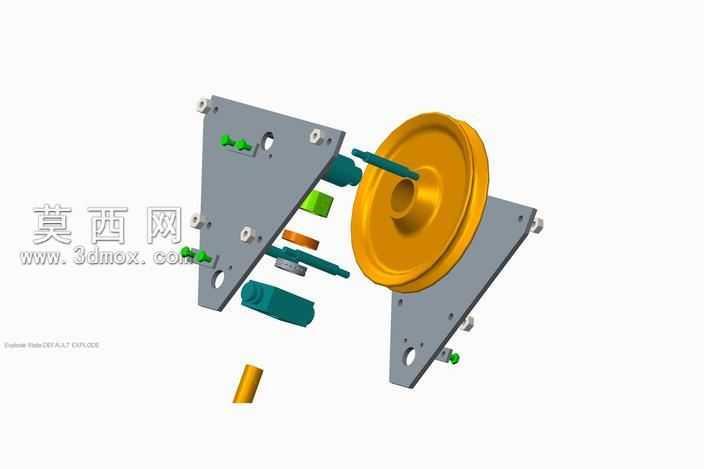

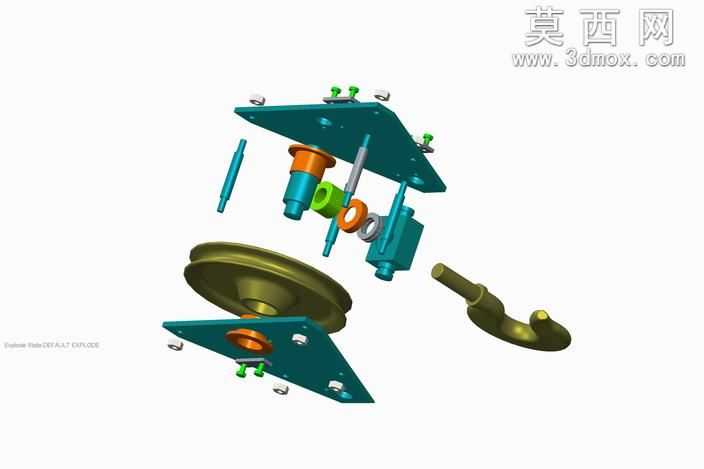

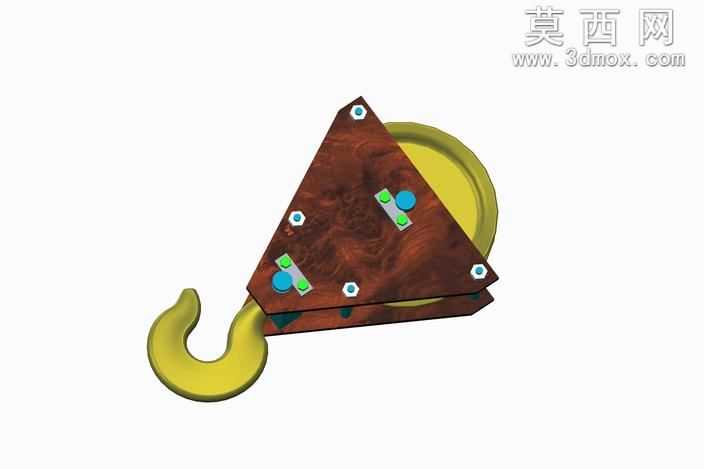

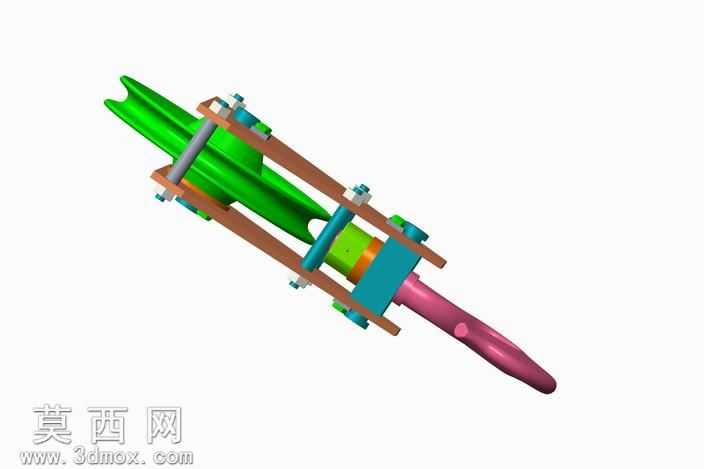

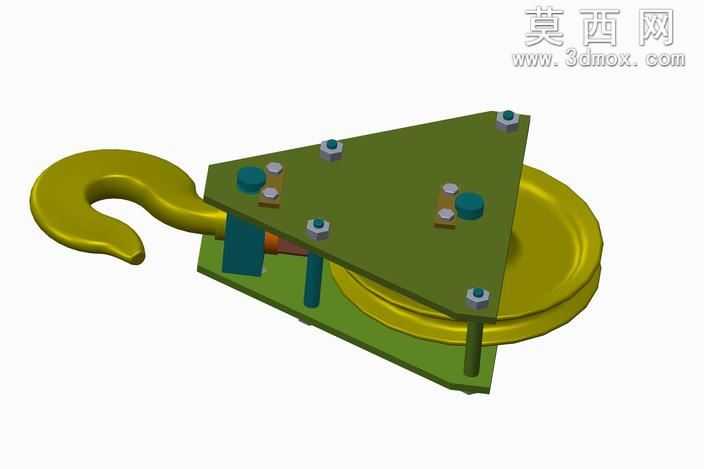

本作品为起重作业核心承载部件的三维参数化设计成果，建模过程遵循机械设计规范与起重设备安全标准，首先完成整体结构的拓扑规划，将吊钩组件拆分为滑轮组模块、三角承载架、吊钩本体、连接销轴、紧固件组、安全挡块六个独立子部件，通过自底向上的装配逻辑完成整体构建。建模阶段对滑轮绳槽的曲率半径、轮缘厚度进行精准参数化设定，确保与常规起重钢丝绳的直径匹配度符合行业规范，滑轮采用实体建模还原内部轮毂与轴承安装位，可直观呈现滑轮与承载架之间的转动配合关系。三角承载架作为核心承力结构，建模时严格按照受力分布设计板材厚度，三个角点的销轴安装孔位设置同轴度约束，还原真实装配中的销轴穿接逻辑，架体表面的紧固件安装位做沉孔处理，模拟螺栓紧固后的装配效果，架体上的绿色限位部件采用独立建模，还原其对滑轮轴向窜动的限位功能。吊钩本体采用锻造吊钩的标准曲面造型，通过曲面放样完成钩头的弧形过渡设计，钩身与上方连接块的过渡区域做圆角应力释放处理，避免应力集中带来的结构风险，钩头位置预留安全锁舌的安装位，还原防止吊索滑脱的安全结构。材质渲染阶段，承载架采用哑光灰铸铁材质表现金属结构的厚重质感，滑轮与吊钩采用亮面锻钢金色材质区分功能部件，紧固件与销轴采用镀锌亮银金属质感，绿色限位部件采用工程塑料哑光质感，通过材质差异清晰区分不同部件的功能属性。结构设计上采用双滑轮配置实现省力倍率提升，可有效降低起重作业时的牵引拉力，各转动部件均预留合理装配间隙，可直观演示滑轮转动、吊钩摆动的运动状态，整体模型装配关系完整，约束设置合理，无干涉错位问题，可用于起重机械结构教学、吊装方案演示、产品结构优化参考等场景，完整还原了起重吊钩从承载结构到安全附件的全部设计细节，符合起重设备的实际生产设计逻辑。
