全方位麦克纳姆轮总成结构设计

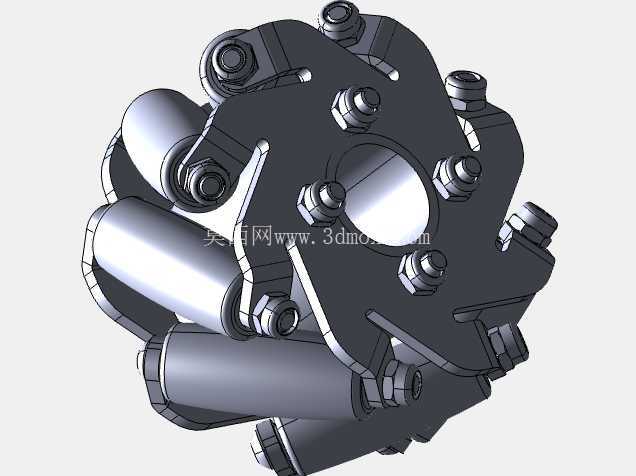

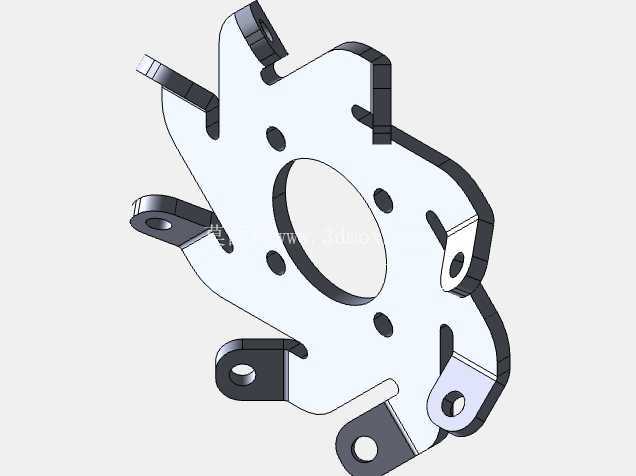

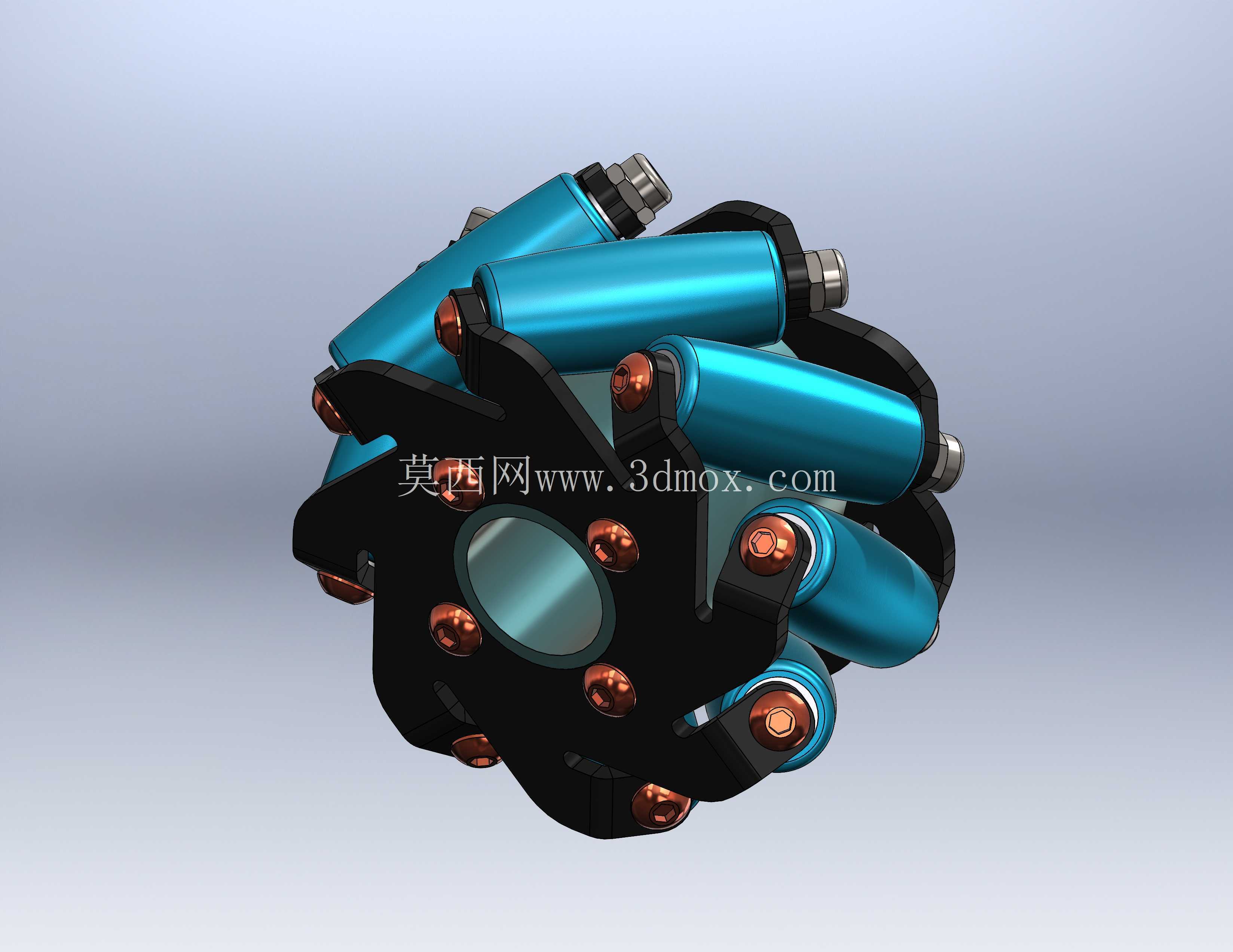

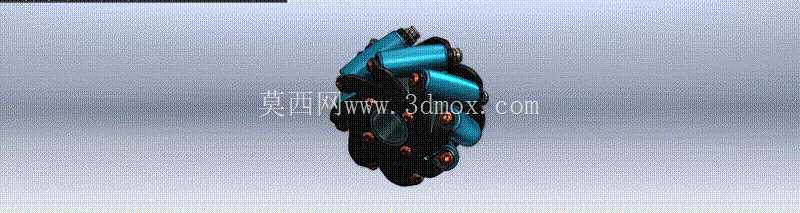

　　在仓储AGV、车间转运机器人、智能巡检平台这类需要窄空间灵活移动的设备场景里，常规转向轮的最小转弯半径始终是布局痛点，麦克纳姆轮的辊子偏置布局刚好能破解这个问题，通过不同轮组的转速差与转向组合，就能实现整车零半径转向、横向平移、斜向移动等全向动作，不需要额外预留转向避让空间，对密集仓储、窄通道作业的适配性极强。这套轮组总成的核心受力框架采用环形辐板式结构，中心轴孔与驱动电机输出轴采用过渡配合定位，周边均匀分布的安装螺孔对应辊子支架的固定点位，框架的壁厚经过受力校核，既要承受整车满载时的垂直载荷，也要抵消急停、变向时产生的侧向冲击力，避免长期运行后出现框架形变导致辊子偏角偏移，影响全向运动精度。周边分布的辊子并不是与轮轴平行安装，

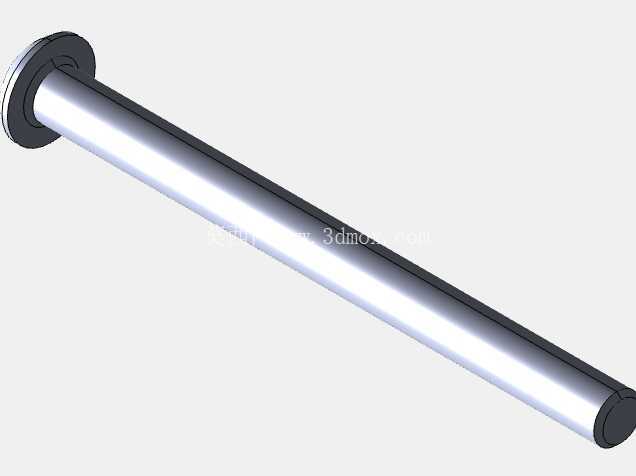

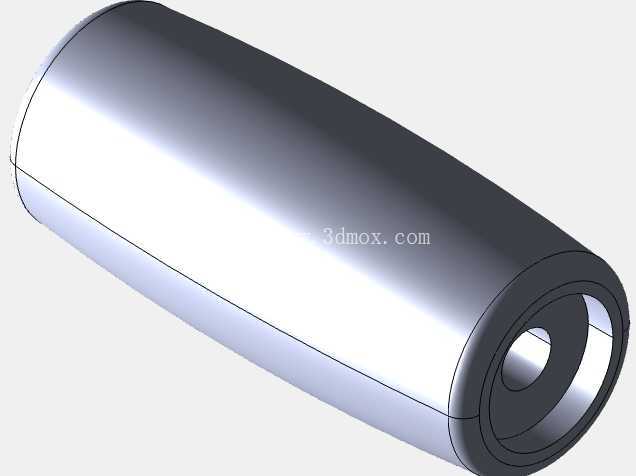

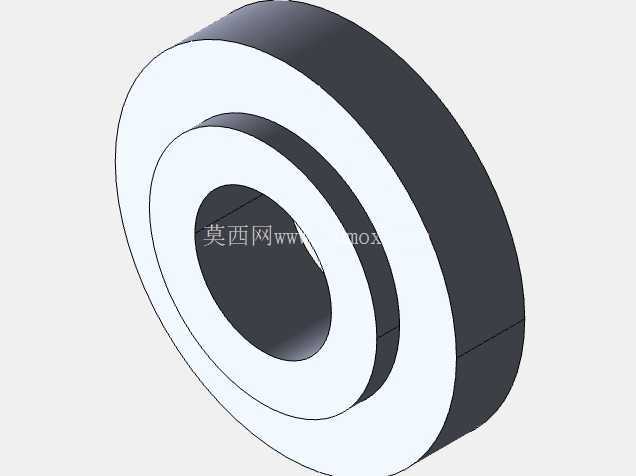

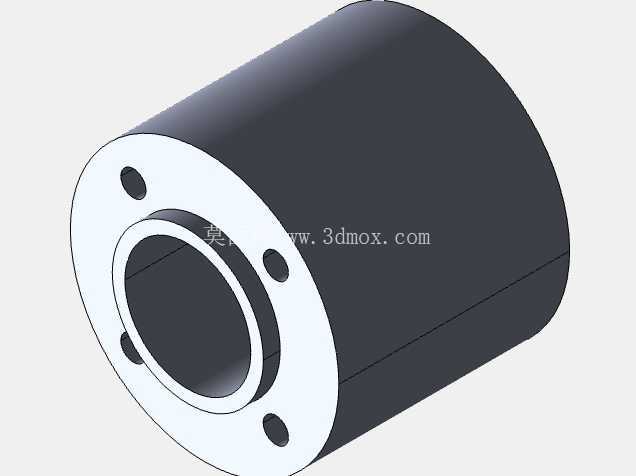

　　而是按照固定偏角呈环形排布，每个辊子都可以绕自身的小轴自由转动，辊子的外轮廓采用包络线设计，确保整个轮子转动过程中始终有至少两个辊子与地面接触，避免行走时出现颠簸、跳轮的问题，辊子外层的包覆材料选用高摩擦系数的耐磨材质，既能保证地面附着力，也能降低运行时的噪音，同时减少对环氧地坪、聚氨酯地坪等车间常见地面的磨损。中心轴作为整个轮组的核心传力部件，一端连接驱动轮毂，另一端通过轴承与车架安装座连接，轴肩位置做了退刀槽处理，方便轴承的压装与定位，轴端的锁紧螺纹孔可以配合止动垫片防止运行过程中螺母松脱，轴的同轴度公差控制在合理范围内，避免高速转动时出现轮组跳动的问题。辊子支架采用分体式结构，每个支架通过两颗内六角螺钉固定在主框架上，

　　支架上的辊子安装孔位做了同轴度校验，确保每个辊子转动顺畅无卡滞，支架与主框架的贴合面做了铣平处理，保证安装后辊子的偏角误差控制在允许范围内，不会因为安装偏差导致轮组运动时出现内力抵消、行走阻力增大的问题。从安装边界来看，这套轮组的外径尺寸适配常见的中小型移动机器人底盘，安装孔位的节圆直径符合行业通用的安装标准，不需要对现有底盘做大规模改造就能直接替换安装，轮组的总宽度控制在合理区间，不会过多占用底盘内部的走线、电池安装空间。设计过程中优先考虑了部件的可维护性，单个辊子出现磨损时，只需要拆下对应支架的固定螺钉就能单独更换，不需要拆解整个轮组，大幅降低后期运维的时间成本。轮组的受力传递路径经过多轮优化，地面的反作用力通过辊子传递到支架，

　　再均匀分散到主框架上，最后通过中心轴传递到车架，避免局部应力集中导致的部件断裂问题。在实际应用中，四个这样的麦克纳姆轮按照矩形布局安装在底盘四角，配合对应的运动控制算法，就能实现全向移动功能，不管是在狭窄的货架通道里横向挪位，还是在工位旁精准对位，都不需要大角度转向，能大幅提升移动设备的作业效率，尤其适合空间紧凑的自动化仓储、电子制造车间物料转运、服务机器人移动底盘等场景。这套结构的设计没有采用一体化铸造的复杂工艺，大部分部件都可以通过常规的机加工方式制作，加工门槛低，组装流程简单，适合小批量试制或者教学演示使用，辊子的偏角参数经过实际运动仿真验证，能保证全向运动时的速度分解准确，不会出现运动方向偏差、轮组打滑的问题。
