维克多VR450卧式注塑成型设备结构

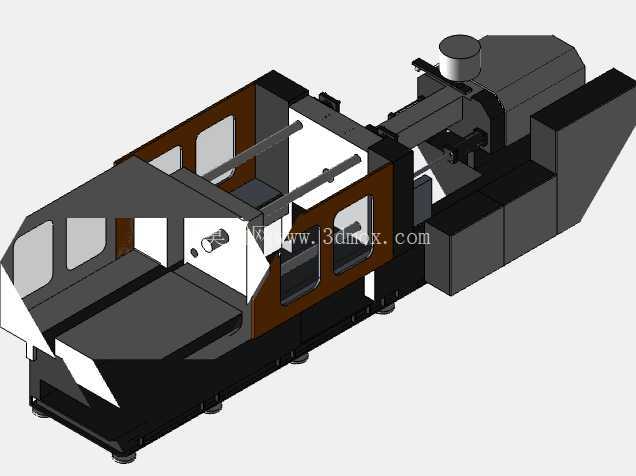

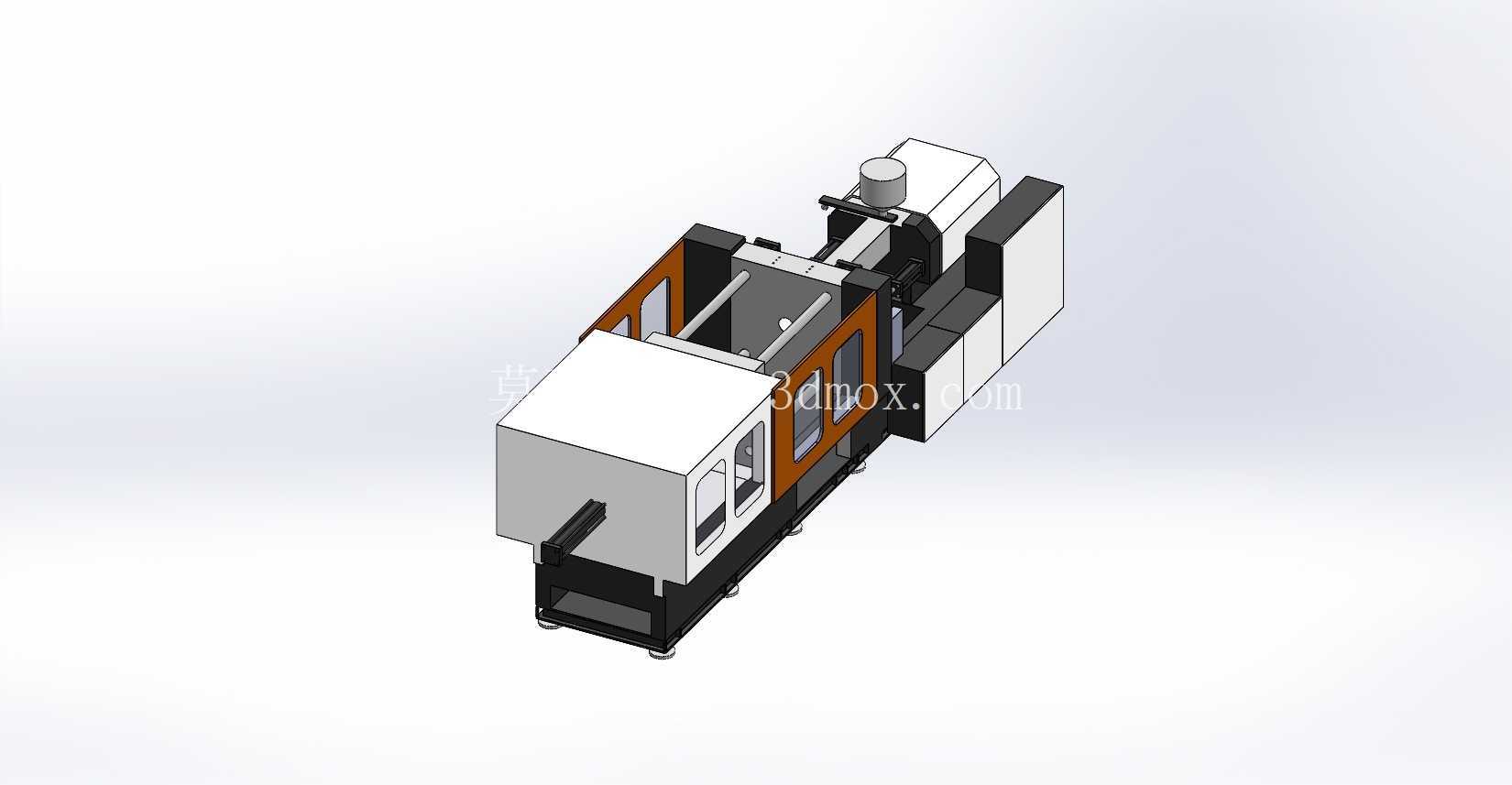

　　这套三维结构还原的是中小型卧式注塑成型设备的完整机械布局，在消费电子外壳、日用塑料配件、小型汽配注塑件的生产场景中，这类吨位的设备覆盖了近六成的中小批量注塑加工需求，尤其适配100-450吨锁模力区间的精密塑件生产，在珠三角、长三角的村级注塑加工坊、中小型塑胶制品厂的车间里，这类布局的设备占比极高。从结构拆解视角看，整套模型完整复现了设备的三大核心模块：右侧的注射单元集成了料筒加热段、螺杆驱动组件、射台移动导轨，料斗安装位预留了标准的干燥机对接法兰，射台的前后移动导向采用双线性导轨搭配液压缸驱动的结构，保证射嘴与模具浇口套的同轴度偏差控制在0.02mm以内，避免射胶过程中出现溢料飞边。中部的合模单元采用三板式机械结构，

　　曲肘锁模机构的铰接点位置经过力学优化，合模时的力放大比可以达到20:1，在额定液压压力下能够提供足够的锁模力抵抗射胶时的模腔胀型力，动模板的导向采用四根哥林柱贯穿定位，模板上的T型槽间距符合行业通用的模具安装标准，无需额外加工转接板即可适配绝大多数同吨位的标准注塑模具。左侧的机架部分集成了液压站安装腔、电气柜预留位，底部的调平脚垫安装位按照设备总重3.2吨的载荷设计，机架的焊接框架采用矩形钢管拼焊，内部布置了加强筋板，减少高速开合模过程中的机架共振。从安装边界来看，设备的整体长宽尺寸控制在4.2m×1.3m区间，高度方向不含顶部料斗时为1.8m，车间布置时需要在操作侧预留1.2m以上的操作维护空间，后侧预留0.8m的管路检修空间，

　　顶部需要预留0.5m的吊装维护余量，设备的地面承重要求不低于5t/㎡，普通水泥硬化地面即可满足安装要求，无需额外做设备基础。设计层面上，这套结构的安全门采用左右滑移式布局，安全门的导轨安装在定模板与动模板的外侧支架上，开合行程覆盖整个合模区域，配合安全门的机械锁止机构，能够避免合模过程中人员误入模区的风险；设备的操作面板安装位预留了旋转支架接口，可以根据操作人员的站位调整面板角度，适配不同的车间布局习惯。料筒区域的加热圈安装位按照分段加热的思路设计，从料斗侧到射嘴侧分为五段独立控温区，每段的温度传感器安装孔位都做了同轴度定位，保证温度检测的准确性，避免塑料原料在料筒内出现过热分解或者塑化不均的问题。合模机构的曲肘铰接处都预留了润滑油路接口，对接自动润滑系统后可以按照设定的开合模频次自动加注润滑脂，减少日常维护的工作量。射台的限位结构采用硬限位加接近开关双重保护，避免射台前进超行程撞坏模具浇口套，动模板的开模终止位置也设置了可调式限位块，可以根据不同模具的开模行程调整限位位置，减少开合模过程中的液压冲击。从三维建模的细节来看，所有的安装孔位、螺栓过孔、定位销孔都按照实际加工尺寸还原，没有做简化省略，结构工程师在做设备改造、模具适配、车间布局仿真的时候，可以直接提取模型的尺寸参数做干涉检查，不需要再重新测绘设备外形；模型的装配层级按照实际设备的装配逻辑划分，从总装到部件再到单个零件的层级清晰，

　　需要做局部结构优化的时候可以直接进入对应子装配体编辑，不会影响其他模块的结构。在实际生产场景中，这类设备通常搭配机械手实现自动取件，模型的定模板上方预留了机械手的安装基准面，可以直接适配横走式伺服机械手的安装，不需要额外焊接支架；设备的液压管路走线槽、电气线路走线槽都在模型中做了完整还原，在做设备的电气改造、液压回路升级的时候，可以直接参考模型的走线位置规划新的管路线路，避免出现管路干涉、走线杂乱的问题。另外，设备的料斗下方预留了磁力架安装位，可以直接加装磁力架吸附原料中的铁屑杂质，避免螺杆、料筒被铁屑刮花，射嘴部位的法兰连接尺寸符合行业通用标准，可以根据不同的原料特性更换不同孔径的射嘴、弹簧射嘴或者自锁射嘴，适配不同粘度的塑料原料加工需求。
