弦艺创作数控弦线绘制设备结构设计

　　这款弦线创作数控设备的核心应用场景，是面向创意弦艺作品的自动化加工领域，替代传统手工绕线、排线的繁琐工序，可在预设的平面作业区域内，通过多轴联动控制弦线的排布轨迹，完成各类几何图案、艺术纹样的弦线作品制作，常见于文创产品加工、艺术装置制作、科普教具生产等场景，相比手工制作，其轨迹精度可控制在毫米级，能完成手工难以实现的高密度交叉弦线排布，大幅降低复杂弦艺作品的制作门槛。

　　从设备实际用途来看，它并非传统意义上的切削类数控设备，核心执行机构是弦线的牵引与张紧组件，工作时通过X、Y两个直线轴的联动，带动弦线牵引头在平面范围内移动，配合旋转轴的弦线收放，将不同颜色、不同张力的弦线固定在作业区域边界的固定点位上，通过弦线的交叉、疏密排布形成预设的视觉图案，部分扩展配置下还可加装弦线裁切组件，实现多色弦线的自动切换，无需人工中途干预即可完成整幅作品的弦线铺设。

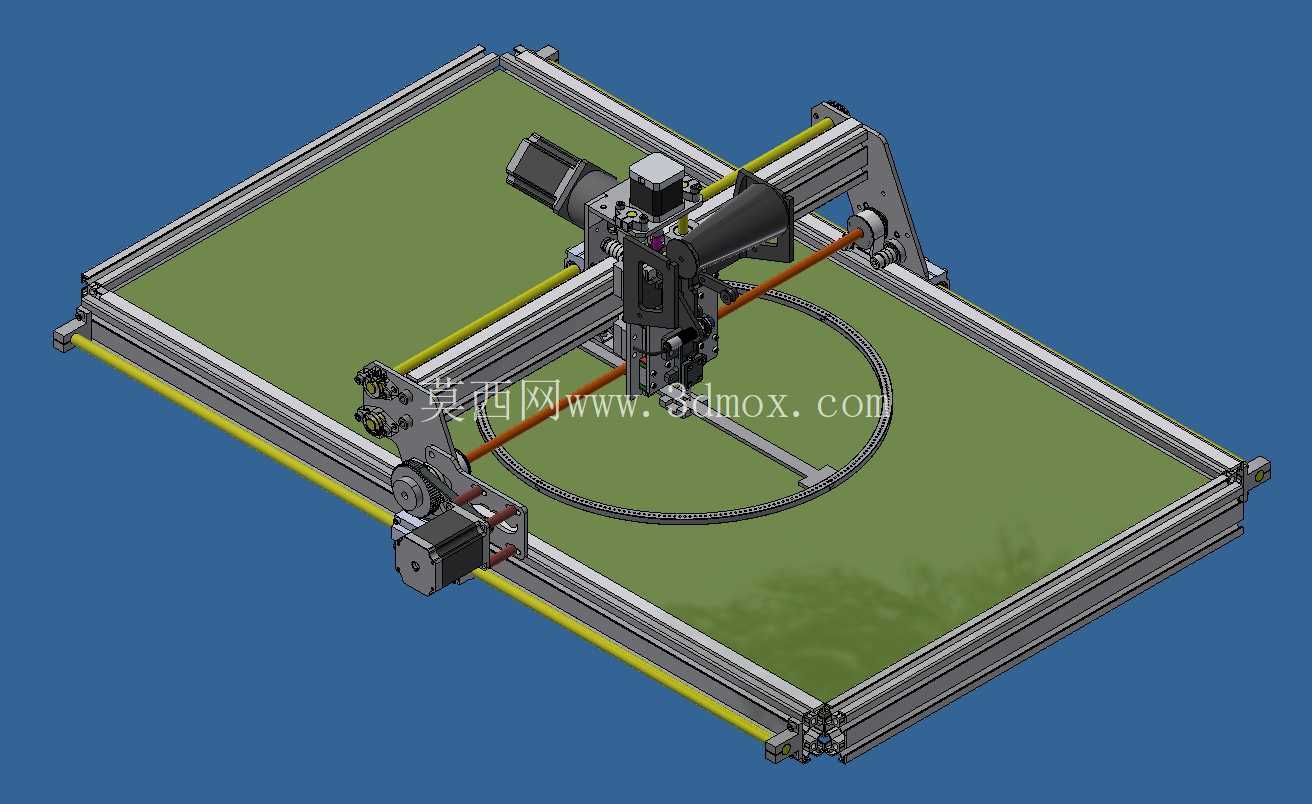

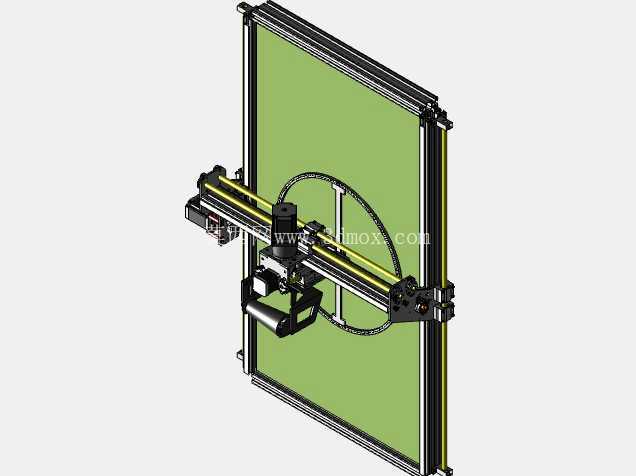

　　产品功能特性上，整机采用铝型材搭建的龙门式框架结构，X轴横梁横跨作业平台两侧，Y轴驱动组件集成在横梁滑座上，牵引执行头安装在Y轴滑台端面，两个直线轴均采用同步带传动方案，兼顾移动速度与定位精度，适配弦线铺设过程中不需要过大切削负载、但需要连续平稳移动的工况需求；旋转收线机构集成在执行头侧方，可实时调整弦线张紧力，避免弦线在移动过程中出现松脱、偏移，保证每一段弦线的张力一致，最终成品的弦线松紧度均匀，不会出现局部塌陷或过紧变形的问题。作业平台采用高密度平板作为基底，边缘预留均匀分布的弦线固定点位，可适配不同尺寸规格的作品外框安装，平台表面做哑光处理，避免加工过程中反光影响操作人员观察弦线排布状态。

　　从设计思路层面拆解，这款设备的结构设计优先考虑了组装调试的便捷性，所有框架连接件均采用标准铝型材配件，无需定制焊接机架，普通操作人员按照装配指引即可完成整机搭建，降低了设备的制造成本与维护难度；传动系统的选型刻意避开了高成本的丝杆传动，因为弦线铺设的定位精度要求在0.5mm范围内即可满足创作需求，同步带传动的回程间隙完全在可接受范围内，同时同步带的高速移动特性可以缩短单幅作品的加工时长，提升创作效率。执行头的设计做了轻量化处理，整体采用铝合金机加工件与3D打印结构件结合的方案，降低Y轴滑台的负载，减少横梁的受力变形，保证长跨度横梁下的移动平稳性；张紧力调节机构采用弹簧预紧结构，可根据不同材质弦线的张力需求调整预紧力，适配尼龙弦、棉线、金属丝等不同材质的弦线加工需求。

　　外形尺寸与安装边界方面，整机的作业幅面覆盖常规文创作品的常用尺寸，框架整体占地尺寸适配普通工作台面安装，无需额外做地基固定，放置在水平硬质台面上即可调平使用；设备的走线全部采用拖链收纳，X轴、Y轴的动力线与信号线均内置在拖链内部，移动过程中不会出现线缆拖拽、缠绕的问题，设备侧面预留控制箱安装位，可将步进电机驱动器、主控板、电源模块集成安装在框架侧方，减少整机的额外占地空间；作业平台的高度距离地面约750mm，匹配操作人员站立操作的舒适高度，平台边缘预留100mm的操作空间，方便操作人员固定外框、更换弦线、调整固定点位。设备的运动边界做了物理限位与软限位双重保护，避免执行头移动超程碰撞框架，在连续长时间加工过程中可稳定运行，无需人员全程值守，仅需在作品加工完成后取下成品、更换新的外框即可启动下一轮加工。
