龙门式CNC线性传动执行机构设计

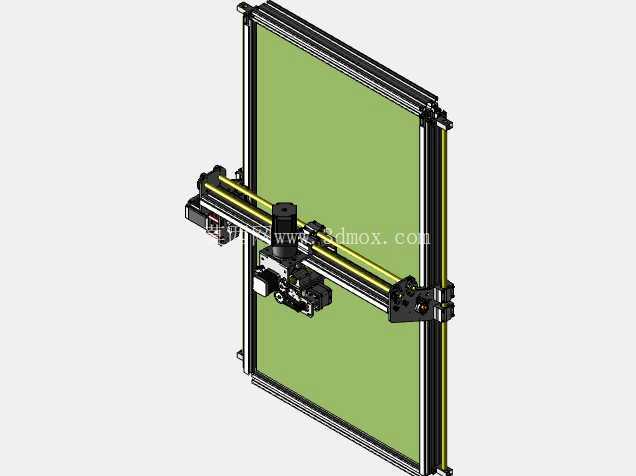

　　这套龙门式线性传动执行机构，是桌面级数控加工设备的核心运动承载单元，常见于小型数控雕刻、PCB线路板铣削、软金属轮廓加工、薄型非金属材料精密切割等场景，也可经过参数适配后改造为点胶、涂覆、视觉检测工位的位移执行载体，适配小尺寸工件的高精度平面加工需求，在小型加工工坊、电子打样车间、创客研发空间的应用占比逐年提升。从结构布局来看，整体采用双Y轴同步驱动、单X轴横向滑移的龙门架构，两侧竖直支撑梁搭配横向运动横梁，形成稳定的门式受力框架，运动滑台挂载于X轴导轨之上，可完成X/Y两个方向的平面位移，预留的Z轴安装位可根据加工需求加装主轴、点胶阀、检测探头等末端执行件，适配不同的工艺需求。设计过程中优先考虑了运动刚性与安装便捷性的平衡，支撑框架采用标准工业铝型材拼接，无需复杂的焊接或一体铸造工序，型材自带的T型槽可灵活调整各部件的安装位置，降低后期改装、维护的拆装难度；导轨选型采用双轴心线性导轨搭配同步带传动结构，兼顾运动顺滑度与传动响应速度，滑台与导轨的连接部位设置了可调预紧结构，可根据负载大小调整滑块阻尼，避免高速运动时出现间隙窜动，保障运动精度的稳定性。安装边界方面，整体框架的横向跨度与纵向行程可根据加工幅面需求调整，图中展示的常规配置可覆盖A3幅面的加工范围，框架底部预留了标准安装孔位，可直接固定于铝型材工作台或木质、石材台面上，安装时需先校准两侧Y轴导轨的平行度，再调整X轴横梁与Y轴的垂直度，避免运动过程中出现卡滞、偏磨问题；滑台的负载上限根据导轨选型与驱动电机扭矩确定，常规配置下可承载3kg以内的末端执行组件，满足小型加工头、检测组件的挂载需求。功能特性上，这套传动机构的运动重复定位精度可控制在0.1mm以内，适配步进电机驱动方案，也可根据精度需求更换伺服电机提升动态响应性能，传动同步带的张紧结构设置于横梁端部，无需拆解整体框架即可完成张紧度调整，日常维护仅需定期清理导轨表面的加工碎屑、涂抹润滑脂即可，无需复杂的保养工序。在实际应用中，这类机构常被用于搭建桌面级CNC加工设备，相比传统铸铁床身的大型机床，其整体重量轻、组装难度低、成本可控，适合小批量打样、个性化加工场景；设计时也充分考虑了走线布局，横梁与侧梁的型材槽内可容纳驱动电机、限位开关的线缆，避免运动过程中线缆拖拽干涉，两端设置的物理限位块可防止滑台超程脱轨，提升设备运行的安全性。从结构受力角度分析，龙门式布局将驱动组件的重量分散到两侧支撑梁上，相比悬臂式结构运动稳定性更强，加工过程中滑台移动带来的重心偏移量更小，可有效降低高速运动时的框架震动，提升加工表面的光洁度；各连接部位的紧固件均采用标准内六角螺栓，通用化程度高，后期更换易损件无需定制特殊配件，降低运维成本。
