磁力辅助轮式传动演示装置结构设计

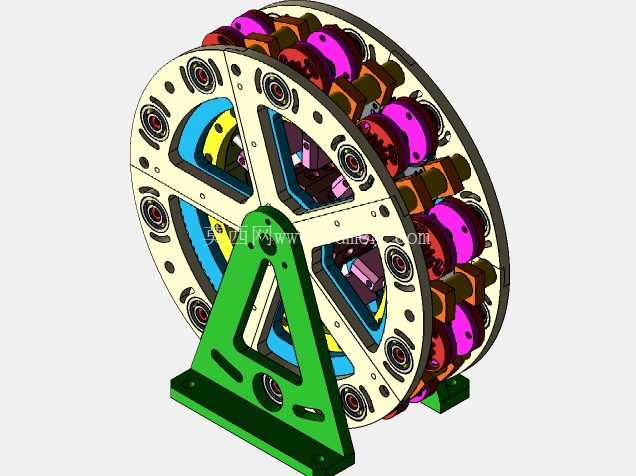

　　这套磁力辅助轮式机构，核心是依托永磁体的非接触磁力作用降低轮体转动阻力，常被用于物理原理演示、低阻力传动实验场景，也可作为非接触传动机构的原理验证载体，为后续低磨损传动系统的开发提供结构参考。从结构布局来看，轮体采用分体式辐条支撑结构，轮缘周向均匀排布多组永磁体安装位，每组磁体通过定位卡槽与紧固件固定在轮缘的安装座上，相邻磁体按照磁极排布规律设置，确保轮体转动过程中磁作用力形成连续的助力矩，抵消部分转动摩擦阻力。支撑部分采用三角式焊接支架结构，支架底部设置带安装孔的固定底板，可通过螺栓固定在实验台或安装基座上，支架上端通过轴承座与轮体中心转轴配合，转轴处采用深沟球轴承支撑，保证轮体转动的同轴度，减少径向跳动带来的额外阻力。

　　设计过程中，首先需要确定轮体的直径与磁体排布的节距，确保周向磁体的磁极交替排布能够形成连续的切向磁力分量，避免出现磁阻力死点；辐条部分采用镂空式设计，在保证轮体整体结构刚度的前提下，尽可能降低轮体自身重量，减少转动惯量带来的启动阻力，同时镂空结构也便于观察轮体内部的磁体安装状态，方便后续调试过程中调整磁体位置与磁极方向。安装边界方面，支架底部的安装孔位按照标准实验台T型槽间距设置，可适配多数常规力学实验台的安装尺寸，轮体转动过程中的最大外圆轮廓与支架两侧的安全间隙控制在15mm以上，避免转动过程中磁体与支架发生剐蹭；中心转轴的伸出端预留了联轴器安装位，可外接扭矩传感器、转速传感器等测试设备，用于采集不同磁体排布方案下的转动阻力、转速衰减等实验数据。

　　从实际使用场景来看，这类装置除了用于高校物理实验室的磁力传动原理演示外，也可作为低阻力回转机构的原型，经过参数优化后应用到对转动阻力要求较高的精密回转工作台、非接触式磁力输送线等设备中，相比传统接触式齿轮传动，磁力传动无接触磨损、无需润滑，在洁净环境、真空环境等特殊工况下有独特的应用优势。结构细节上，轮缘的磁体安装座设计有可调式定位结构，可通过调整垫片改变磁体与相邻作用面的气隙大小，从而调整磁力助力的幅值，适配不同负载下的转动需求；支架的三角支撑结构经过受力仿真优化，在轮体满装磁体的最大负载下，支架顶端的形变量控制在0.1mm以内，保证轴承座的支撑精度，避免转轴偏载导致的轴承磨损加剧。

　　轮体两侧的端板采用定位销与辐条连接，保证两侧磁体安装位的同轴度，避免两侧磁体的磁力作用出现偏载，导致轮体转动过程中产生轴向窜动；端板上设置的多组安装孔，可根据实验需求增减磁体数量，验证不同磁体密度下的助力效果，为后续工程化应用提供数据支撑。
