户外带遮阳棚一体式电动汽车充电桩结构

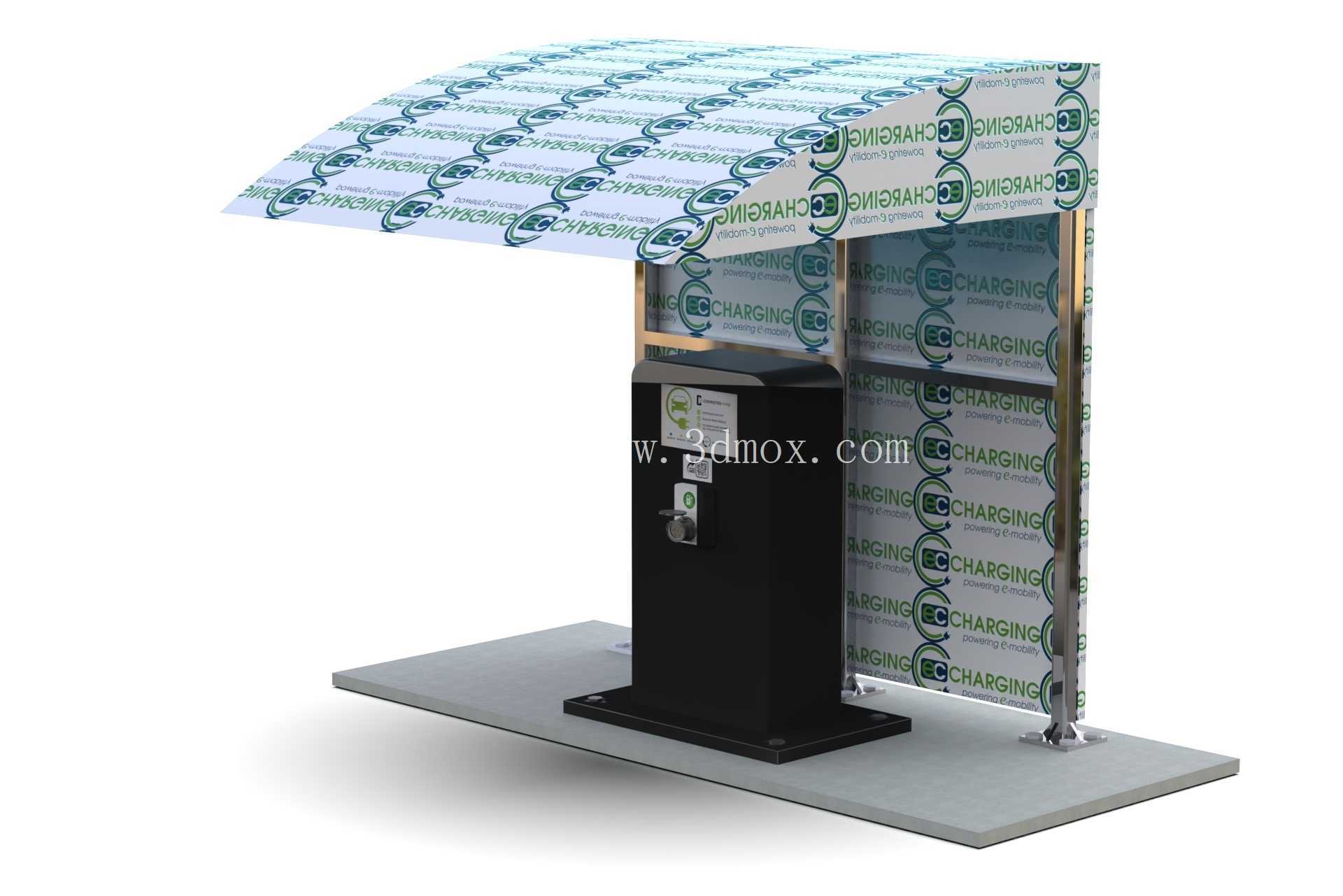

　　这套带遮阳挡雨棚的电动汽车充电设施，主要面向户外公共停车场、商业园区露天车位、高速服务区室外充电区这类无遮蔽的应用场景，解决露天环境下充电设备长期受日晒雨淋、用户充电操作时无遮挡的实际痛点。从结构组成来看，整套设施分为底部安装基座、立式充电主机、侧边支撑立柱、弧形顶棚四个核心部分，各部件的连接边界都做了适配户外安装的冗余设计。底部基座采用整块防滑金属平板铺设，厚度预留了混凝土基础浇筑后的锚固余量，基座表面做了防滑纹理处理，避免雨天用户操作时滑倒，基座上预留的地脚螺栓孔位间距符合常规室外充电设备的安装规范，不需要额外做孔位适配就能直接固定在硬化地面上。立式充电主机布置在基座偏左的位置，主机外壳采用冷轧钢板折弯成型，

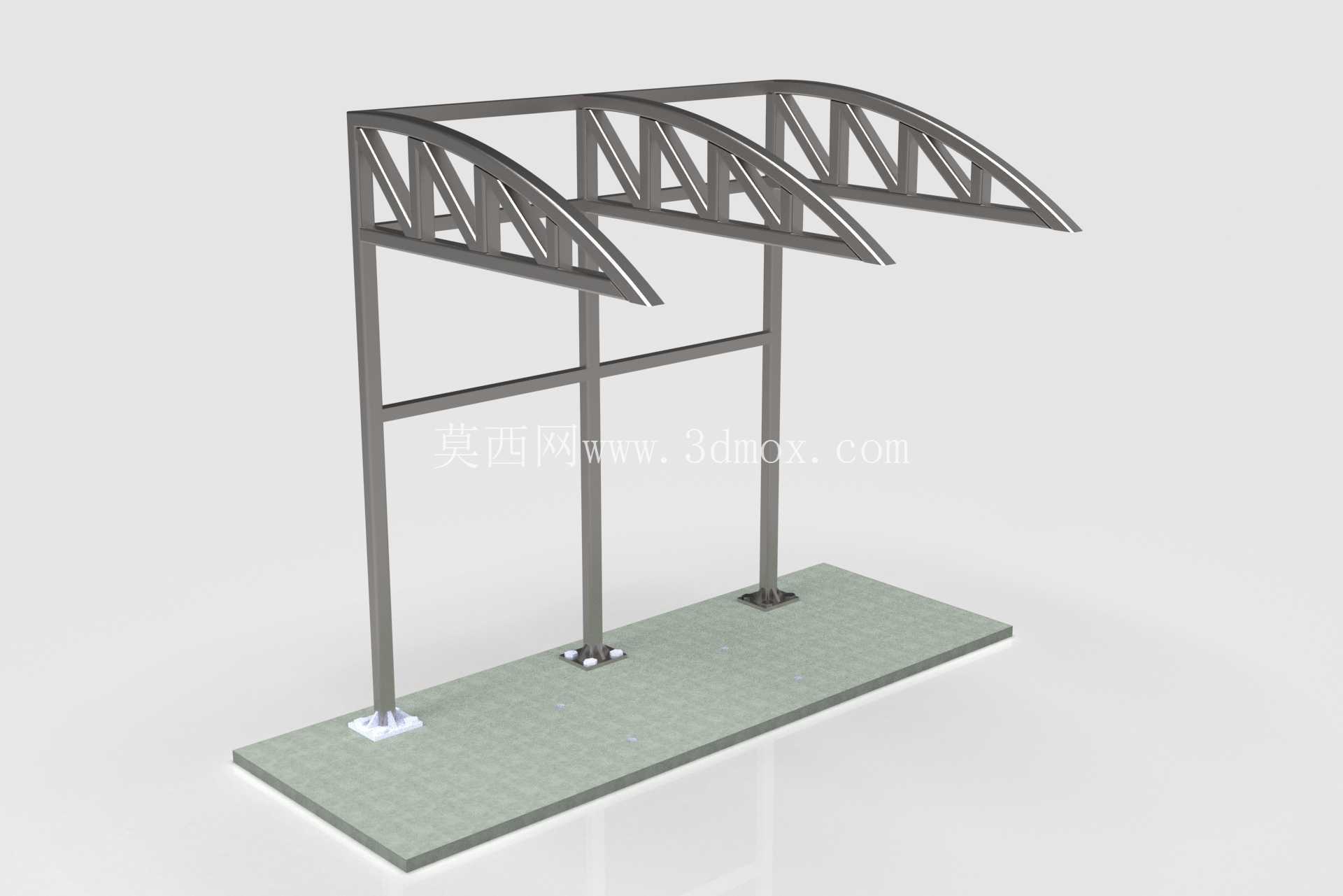

　　边角做了圆弧过渡处理，避免尖锐棱角磕碰过往人员，主机正面预留了充电枪挂装位、操作显示屏安装槽、刷卡感应区的安装位置，内部腔体预留了足够的走线空间和电气元件安装位，强弱电区域做了物理分隔，符合电气设备的安全间距要求。主机底部和基座的连接面做了防水翻边设计，避免地面积水渗入主机内部造成电气故障。侧边的两根支撑立柱采用矩形钢管制作，立柱底部和基座焊接固定，顶部和弧形顶棚的骨架做螺栓连接，立柱的壁厚选型考虑了沿海地区的抗风等级要求，在常规12级阵风的荷载下不会出现明显形变。顶棚采用弧形悬挑设计，悬挑长度刚好覆盖一个标准小型电动汽车的车位宽度，顶棚骨架采用轻质铝合金型材拼接，表面覆盖耐力板，既减轻整体结构自重，又能保证足够的抗冲击性能，

　　顶棚边缘做了导水槽设计，雨天的雨水会顺着导水槽流向立柱侧边的排水位，不会直接滴落在充电主机或者用户操作区域。从设计思路上来说，这套结构没有做多余的装饰性造型，所有结构选型都围绕户外长期使用的可靠性展开：主机的安装高度符合人体工程学要求，操作界面距离地面的高度刚好适配成年人站立操作的视线范围，不需要弯腰或者抬手就能完成刷卡、启动充电的操作；充电枪的挂装位距离地面的高度也考虑了不同身高用户的取放便利性，同时挂装位做了防水挡边，避免雨水顺着充电枪流进接口造成接触不良。顶棚的覆盖范围除了充电主机区域，还延伸到了车位的驾驶员侧开门区域，用户雨天下车插枪的时候不会被雨淋到，这个细节是很多常规露天充电桩没有考虑到的。安装边界方面，

　　整套设施的占地尺寸刚好适配一个2.5米宽、5米长的标准小型车位，不会占用相邻车位的空间，基座的安装高度比周边地面高出5厘米，避免暴雨天气路面积水倒灌到设备区域。结构的受力点全部集中在底部基座和地面的锚固位置，不需要额外做墙面或者其他附属结构的固定，适合在空旷的露天场地独立安装。主机内部的电气安装空间预留了不同功率充电模块的安装位置，既可以适配7kW的交流慢充模块，也可以通过调整内部布局安装更大功率的直流快充模块，结构本身不需要做大规模改动就能适配不同的充电功率需求。顶棚的耐力板选用了抗UV材质，长期在户外暴晒不会出现发黄变脆的问题，支撑立柱和主机外壳的表面都做了户外粉末喷涂处理，耐盐雾性能符合户外使用要求，在南方潮湿地区或者北方融雪剂侵蚀的环境下也能保证足够的使用寿命。另外在结构细节上，所有的连接螺栓都采用了不锈钢材质，避免长期户外使用生锈导致后期维护拆卸困难，立柱和顶棚的连接位置做了隐藏式处理，螺栓不会外露，既提升了整体外观的整洁度，也避免螺栓长期淋雨锈蚀。主机的检修门设置在背面，检修的时候不需要占用车位正面的操作空间，检修门的密封胶条选用了耐老化的三元乙丙材质，保证长期使用后的防水防尘性能达到IP54以上的要求，满足户外露天使用的防护等级需求。
