油浸式配电变压器结构三维设计

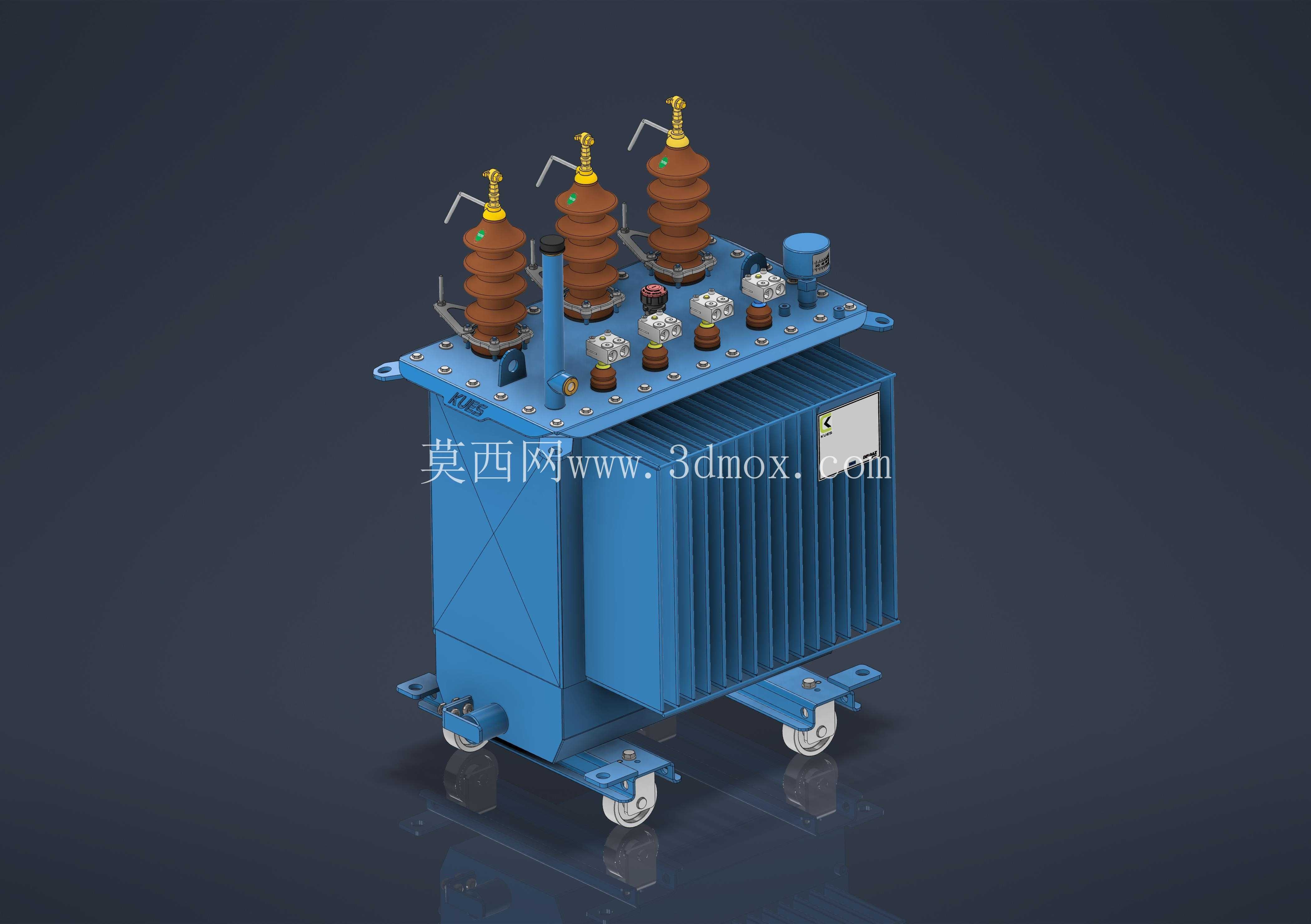

　　这套三维结构完整还原了户外油浸式配电变压器的典型工程形态，设备主体采用带加强筋的波纹式钢制油箱作为承载核心，箱体侧壁连续冲压出竖向散热翅片，依靠翅片扩大与空气的接触面积，让变压器运行时绕组、铁芯产生的热量通过内部绝缘油的自然对流传递到箱壁，再经翅片散入外界空气，无需额外配置强制风冷风机即可满足常规配电网负载下的散热需求，这种结构在城乡10kV/0.4kV配电台区、厂区独立供电节点、户外临时配电站点中应用极为广泛。

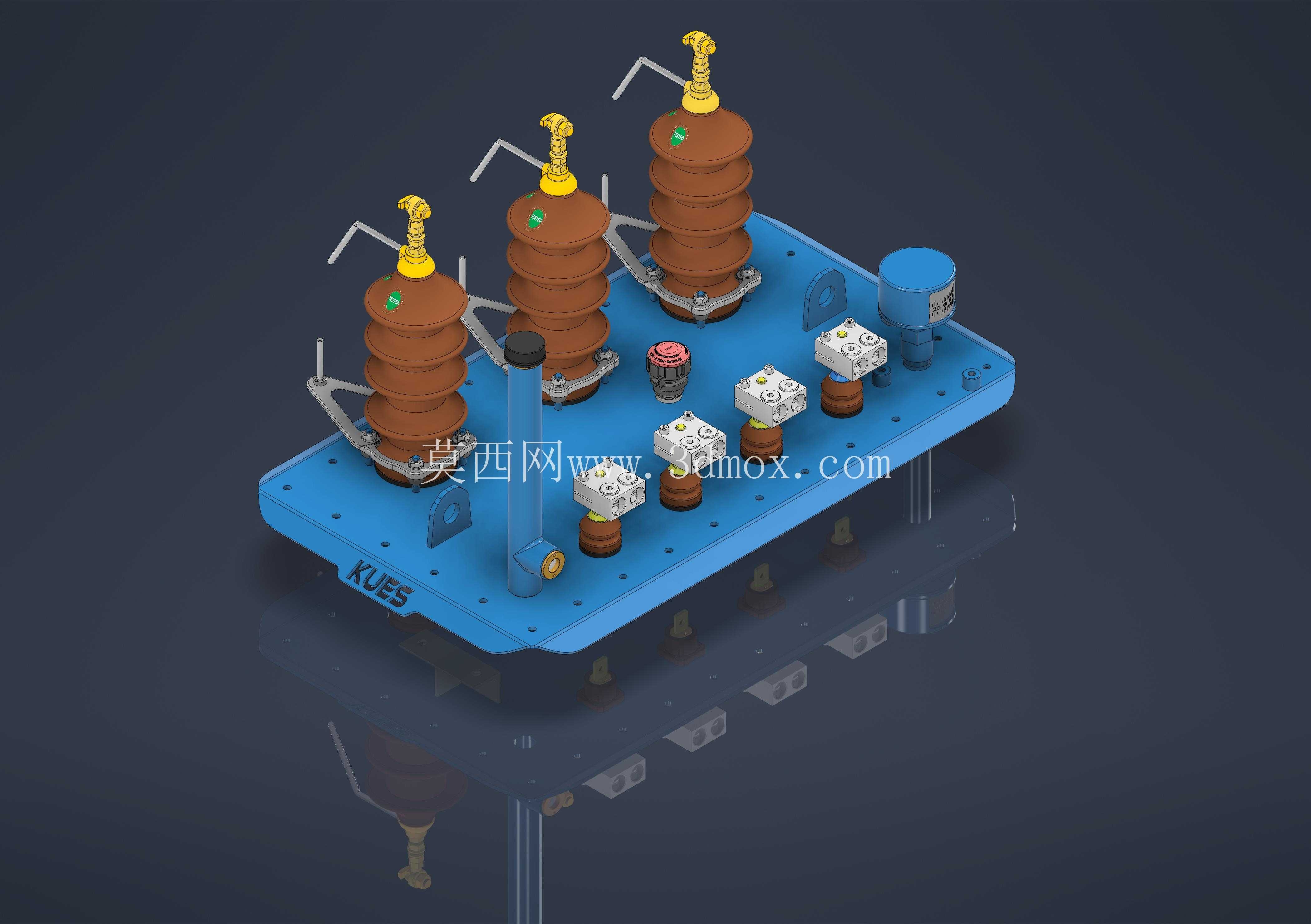

　　从安装边界维度梳理，设备底部配置了四组带锁定结构的重载万向脚轮，轮架通过折弯型钢底座与油箱底板刚性连接，在设备就位阶段可借助滚轮在硬化场地上短距离推移调整位置，无需动用大型吊装设备完成微移位，就位锁定后滚轮承载整机重量，同时底座预留的安装孔位可配合地脚螺栓将整机固定在混凝土配电基础台面上，避免大风、外力触碰导致设备偏移。整机的顶部操作面布局完全贴合现场运维逻辑：三根呈品字形排布的棕红色高压绝缘套管竖直安装在油箱顶盖，套管顶端预留高压接线端子，用于接入10kV侧高压进线；顶盖侧面同步布置多组低压出线套管、油位观测组件、顶部泄压保护装置以及注油口法兰，所有外露操作件的高度差、横向间距都预留了足够的绝缘安全距离，既避免高压带电部件之间发生空气击穿，也给运维人员登杆或站在台架上操作接线留出了扳手活动空间。

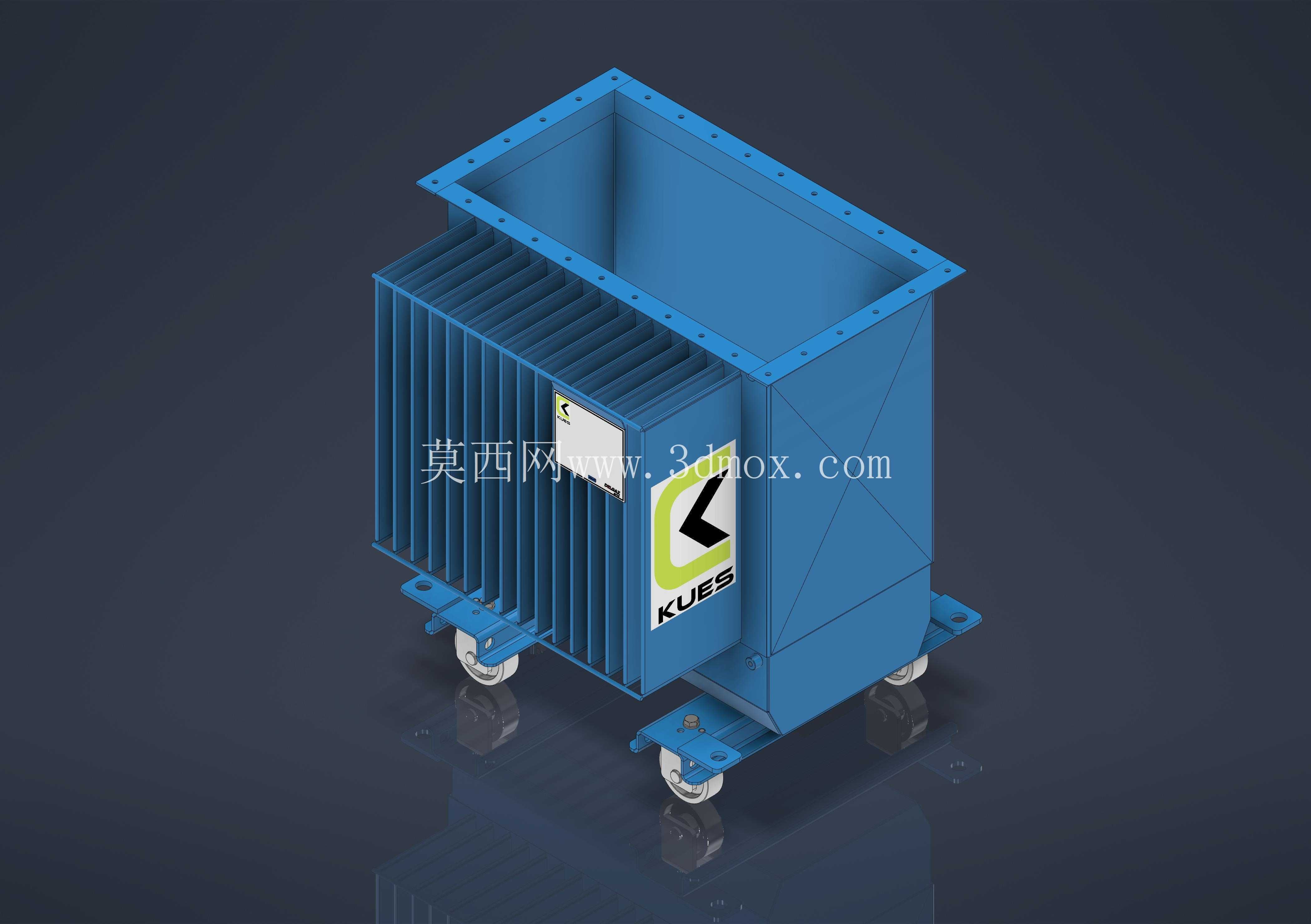

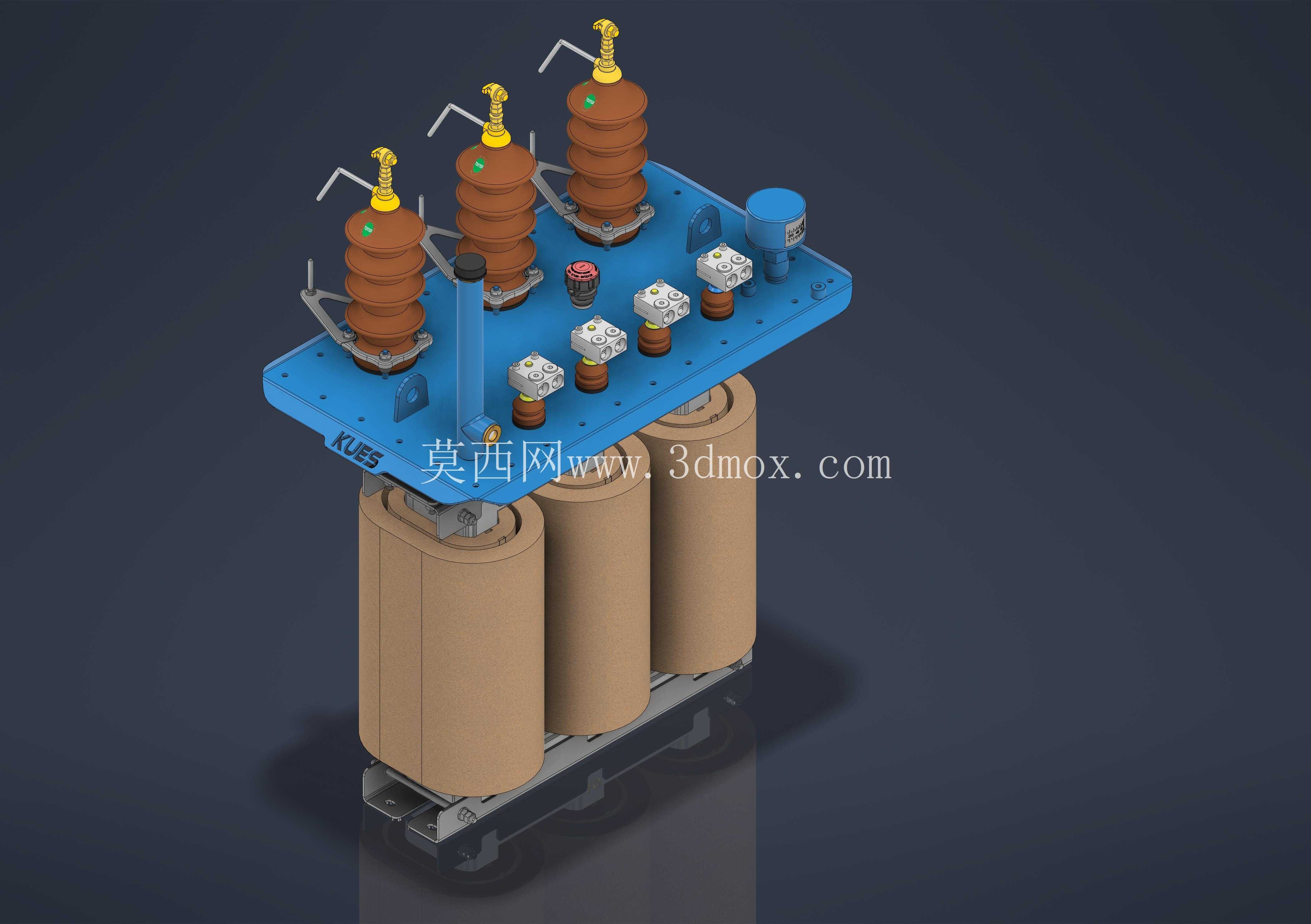

　　建模过程中对油箱的细节处理完全遵循实际生产逻辑：箱体棱角处做了折弯封焊的圆角过渡，避免钢板焊接处出现应力集中，箱体侧面预留的铭牌安装位为嵌入式凹槽结构，防止户外长期风吹日晒导致铭牌脱落；顶盖与箱体的连接法兰沿周圈均匀布置紧固螺栓，法兰面之间预留密封垫安装槽，保证油箱内部的绝缘油不会出现渗漏，同时顶盖可整体拆卸，方便生产阶段吊入铁芯绕组总成、后期运维时吊芯检查内部线圈老化情况。顶部的高低压套管根部都设计了密封压盖结构，套管与顶盖开孔之间通过耐油橡胶圈密封，杜绝雨水顺着套管缝隙渗入油箱内部破坏绝缘性能。

　　在功能匹配层面，这类油浸式配电变压器的核心作用是将电网输送的10kV高压降压为民用、工业设备使用的380V/220V低压，油箱内部充盈的矿物绝缘油同时承担绝缘、散热、灭弧三重作用：油液的绝缘强度远高于空气，可以让高压绕组与接地油箱壁之间的绝缘距离大幅缩小，压缩整机整体体积；运行时热油上升、冷油下沉形成自然循环，持续把铁芯和线圈的损耗热量带到箱壁散热；当分接开关切换调压档位产生微小电弧时，绝缘油可以快速熄灭电弧，避免触头烧蚀。顶盖上布置的多组分接开关操作端子，可在断电状态下调整高压绕组的匝数比，在电网电压出现小幅波动时微调输出低压数值，保障后端用电设备的电压稳定。

　　从外形尺寸的工程适配角度，整机的长宽高比例完全适配国内标准配电台架的安装尺寸，散热翅片的向外突出量、顶部套管的最高高度都控制在配电安全围栏的内部边界内，不会出现带电部件超出防护范围的问题；底部滚轮的安装高度让油箱底板距离混凝土基础面留出了足够的通风间隙，避免夏季地面潮气长期浸泡箱体底部造成锈蚀，同时间隙也方便运维人员清理基础台面上的积尘、散落杂物。三维结构中对所有小部件的还原都没有省略：包括套管顶端的接线紧固螺栓、顶盖的吊环螺钉、箱体侧壁的放油阀接口、侧边的接地螺栓座，这些细节都是现场安装、运维过程中必须用到的结构，在做配电台区三维布置、设备碰撞检查、安装工艺模拟时，可以直接调用该模型完成场地布局校验，提前核对变压器与周边低压配电柜、围栏、跌落式熔断器的安全间距，避免现场施工时出现设备干涉、安全距离不足的返工问题。
