带溜槽的土豆洋葱分级输送分拣台

　　在薯类、球茎类蔬菜产后初加工的产线布局里，这类带溜槽的分级台往往布置在原料去土、升运上料环节之后，成品包装或精深加工进料环节之前，是衔接前段粗处理和后段精加工的核心人工辅机设备。不同于全自动化的光电分选线，这类设备更适配中小型果蔬加工合作社、产地初加工点的作业场景——这类场景往往原料批次大小不均、杂质量波动大，全自动化设备容易卡料、误判，而人工结合分级筛的作业模式灵活性更强，能同时完成残次果挑拣、尺寸分级、异物剔除三道工序，综合作业效率反而更适配小规模加工的节拍。

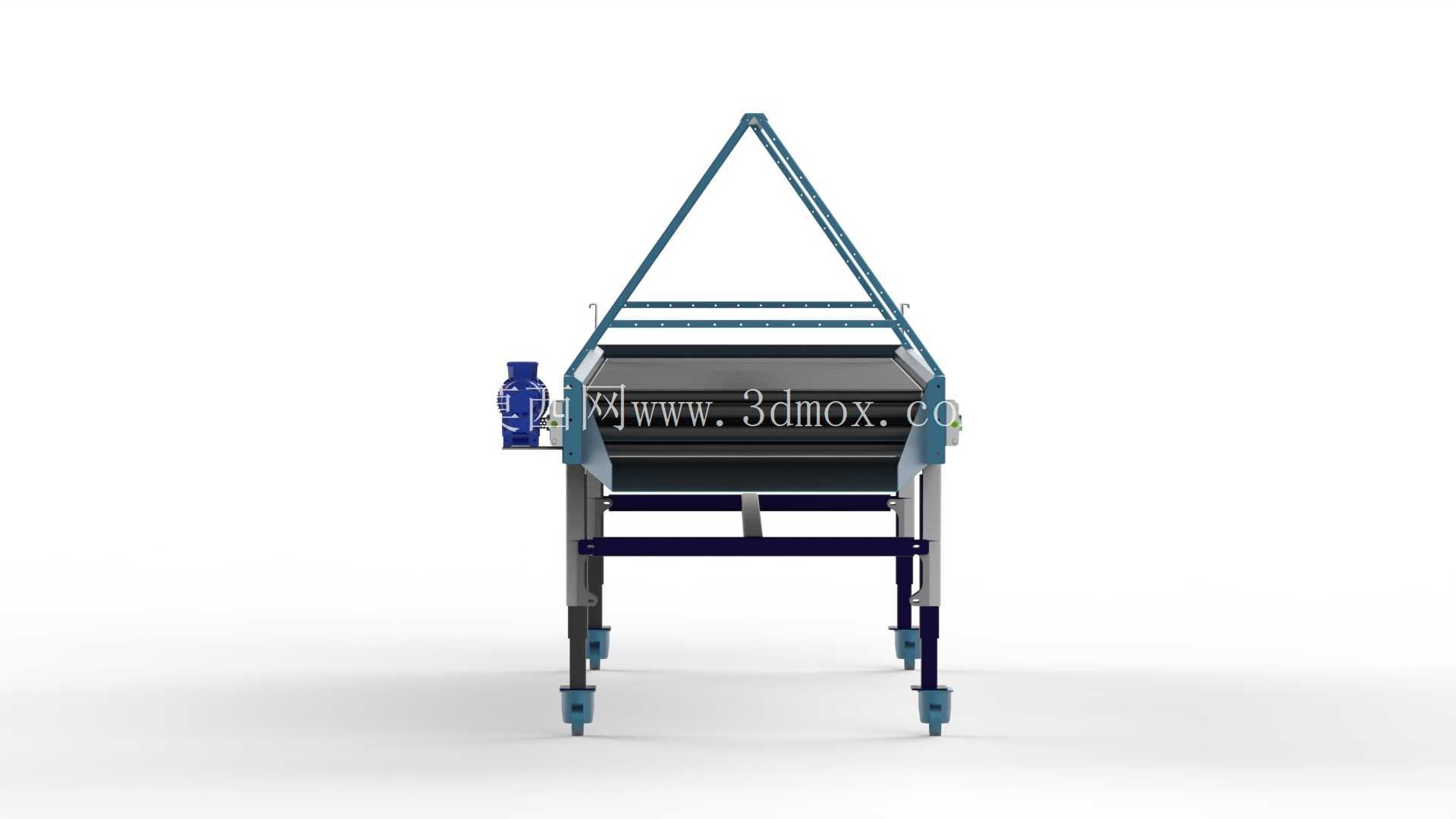

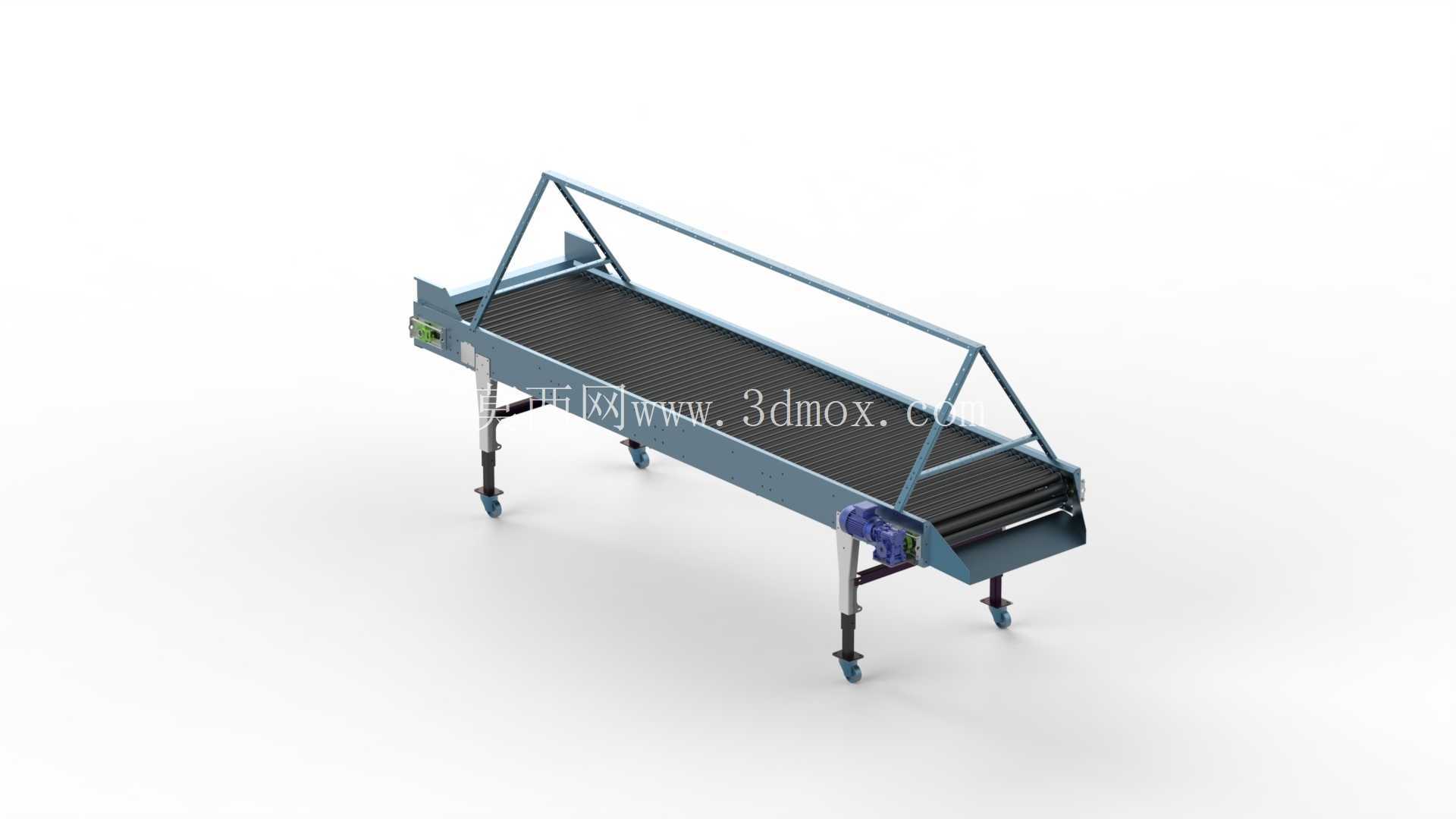

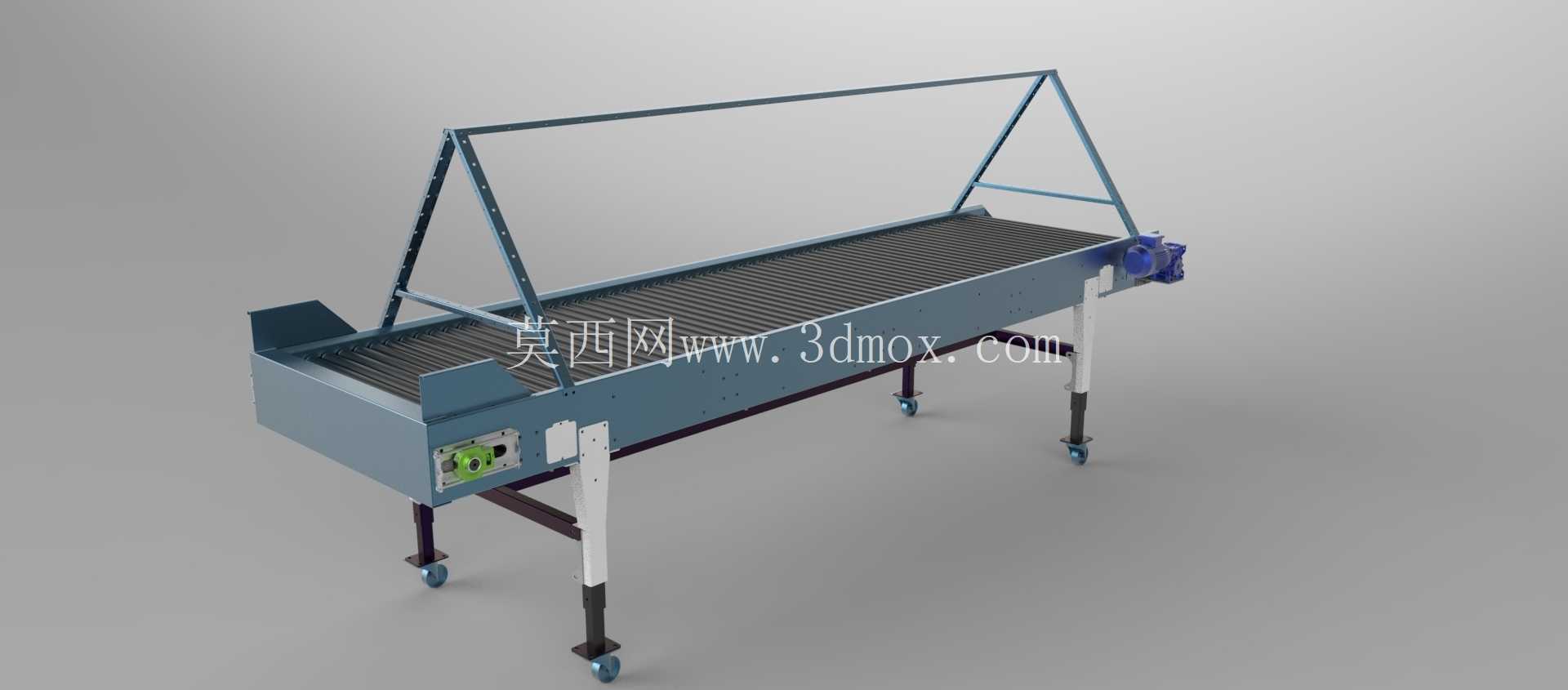

　　从结构设计逻辑来看，设备主体采用分段式机架设计，主分拣台面为带防滑纹理的皮带输送面，整体设置3-5度的微小倾斜角，这个角度是经过多轮现场调试确定的：角度过小，土豆、洋葱在台面上堆积，无法依靠自重缓慢向出料端滑移，工人需要反复手动拨动物料，增加劳动强度；角度过大，物料下滑速度过快，工人来不及完成挑拣和分级，残次果容易流入下一道工序。台面两侧设置的防护栏采用圆管折弯成型，没有尖锐棱角，避免作业过程中刮破作业人员的工作服或者磕伤物料表皮，毕竟果蔬表皮破损会直接缩短存储周期，影响商品价值。

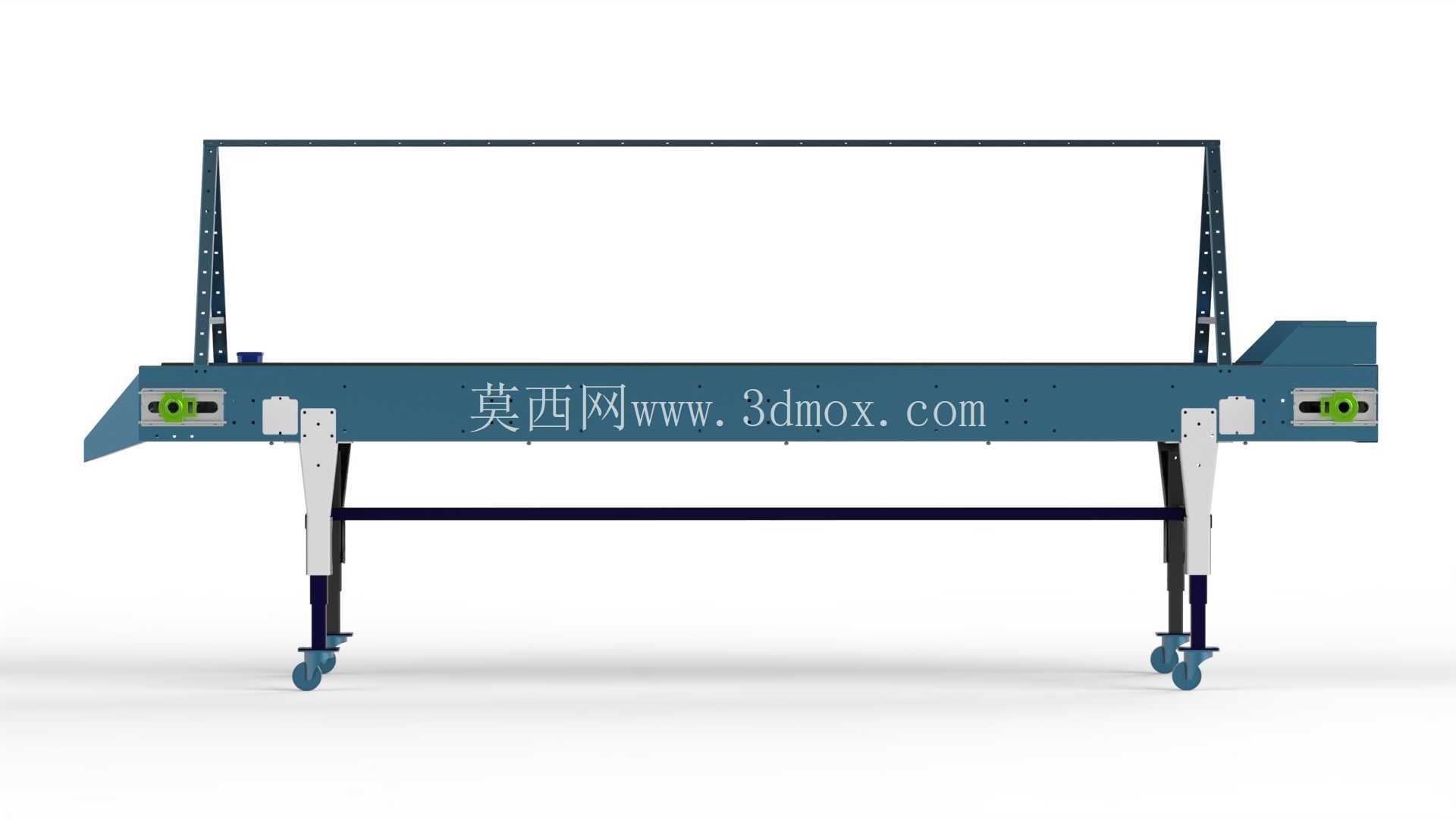

　　台面下方配置的可调支腿是设计里的细节亮点，支腿采用内外套管配合锁紧螺栓的结构，调节范围覆盖150mm，能适配不同身高作业人员的操作高度，也能匹配前后衔接设备的进料口高度差，不需要额外做过渡衔接架。支腿底部配置的万向脚轮带刹车装置，设备需要转场作业或者清理场地时，松开刹车就能推移，不需要吊装设备，适配产地加工点经常需要调整工位布局的需求；作业时踩下刹车就能固定设备位置，避免皮带运行时的振动导致设备移位。

　　设备侧方设置的多组溜槽是核心分级出料结构，溜槽采用光滑的食品级板材折弯成型，倾斜角度设置为25-30度，确保分级后的物料能依靠自重顺滑落入下方的收集筐或者衔接的输送带上，不会出现卡料、摔损的问题。溜槽的开口尺寸对应不同的分级规格，作业人员可以根据当季收购的果蔬尺寸要求，快速调整溜槽处的分级挡板位置，不需要更换整套结构，切换规格的时间不超过十分钟，能适配不同品种土豆、洋葱的分级需求。部分溜槽旁预留的安装位，可以根据需求加装小型滚筒或者窄皮带，当分级后的物料需要输送到更远的工位时，直接加装模块就能拓展功能，不需要重新改制机架。

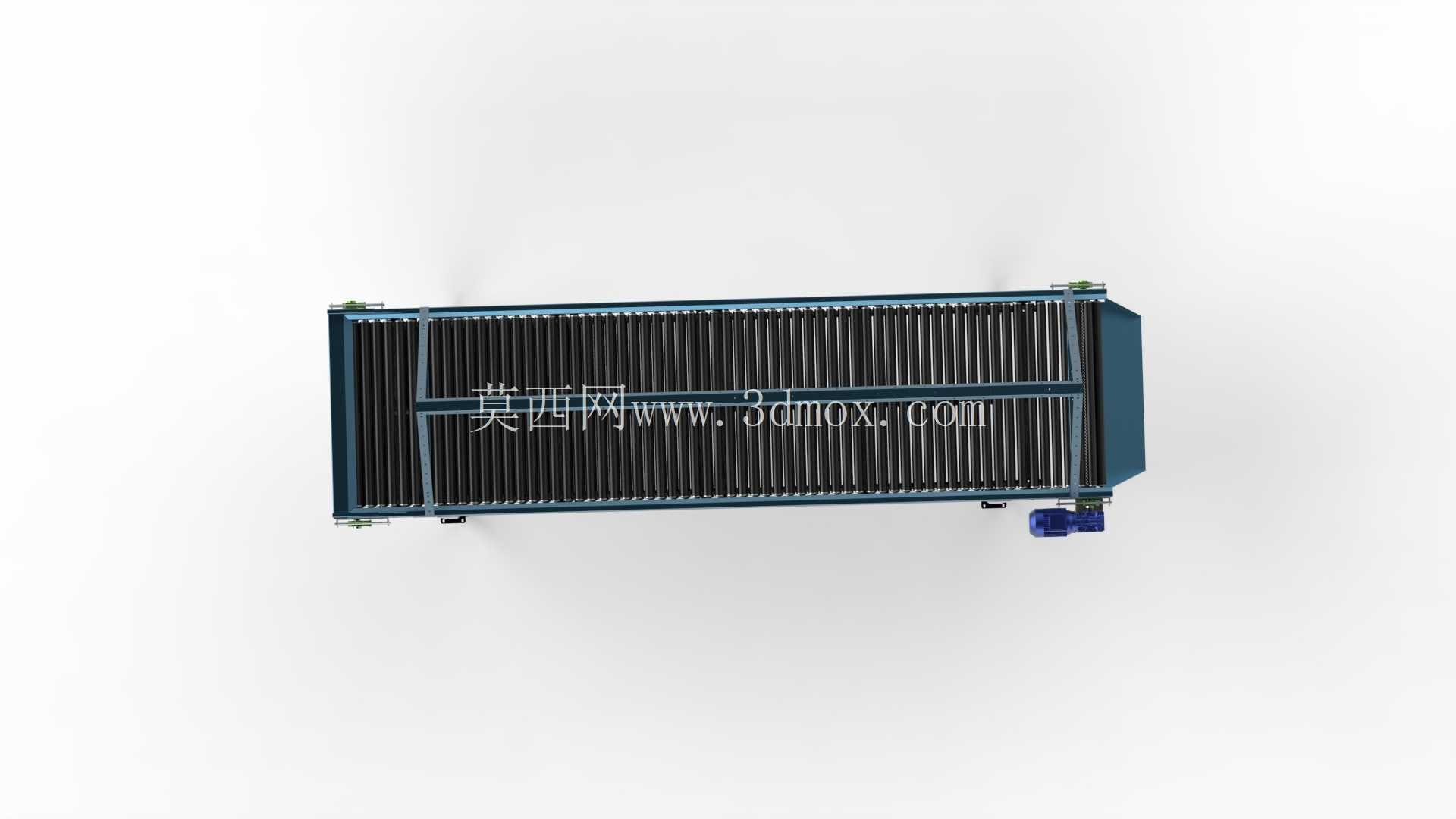

　　驱动单元布置在设备出料端的侧下方，采用减速电机直接驱动主动辊的结构，传动路径短，传动效率高，后期维护时只需要定期检查皮带张紧度和减速电机的润滑情况即可，没有复杂的传动链条、齿轮结构，对现场维护人员的技术要求很低，适合加工点缺乏专业机修人员的现状。皮带下方设置的多组托辊，间距控制在300mm以内，避免承载物料时皮带下凹，导致物料堆积在凹陷处无法正常输送；托辊采用密封轴承，能适应加工现场多尘土、多湿空气的环境，减少轴承进灰卡滞的故障概率。

　　从安装边界来看，设备整体长度控制在3米以内，宽度不超过1.2米，加上两侧溜槽的伸出宽度，整体占地宽度在2.2米左右，不需要占用过大的厂房面积，中小型加工车间甚至闲置的民用厂房都能布置。设备进料端的高度和上料输送机的出料端高度差控制在100mm以内，不需要额外做导料结构就能让物料顺利滑入分拣台面；出料端的溜槽最低处距离地面高度预留了600mm的空间，能直接放置常规尺寸的塑料周转筐接料，不需要额外垫高收集容器。台面上方预留的照明安装架，可以根据现场光线情况加装工作灯，确保作业人员能清晰看到果蔬表面的破损、发芽、霉斑等缺陷，减少漏检率。

　　在实际作业过程中，前段升运设备将去土后的土豆、洋葱均匀输送到分拣台进料端，皮带以0.2-0.5m/s的低速运行，物料在缓慢向出料端移动的过程中，两侧的作业人员将残次果、混入的石块土块挑拣出来放到废次品收集溜槽，符合尺寸规格的物料则通过对应的分级溜槽进入不同的收集容器，完成初步分级。这种作业模式相比传统的人工摊在地面分拣，不仅卫生条件更好，作业人员不需要长期弯腰操作，降低了职业劳损，而且分级后的物料直接通过溜槽归集，不需要反复搬运物料，单台设备每小时能处理1.5-2吨的原料，作业效率比传统地面分拣提升60%以上。

　　设计过程中也充分考虑了现场清理的需求，皮带下方设置了可拆卸的接渣盘，作业过程中掉落的泥土、表皮碎屑会落到接渣盘里，每班作业结束后只需要抽出接渣盘清理即可，不需要钻到设备下方清扫。机架所有的型材连接处都做了圆弧过渡，没有卫生死角，冲洗设备时不会积存污水，避免长期使用后锈蚀或者滋生杂菌，符合农产品加工的卫生要求。设备的整体重量控制在200kg以内，普通的货运面包车就能完成转场运输，适合产地收购点流动作业的需求，在收获季可以直接拉到田间地头就近完成初分拣，减少无效运输的成本。
