多规格通用带式输送机架体结构设计

　　在散料连续输送的工程场景里，带式输送机始终是衔接破碎、筛分、仓储、装卸环节的核心中转设备，从矿山井下的原煤转运、砂石骨料场的成品料输送，到粮食仓储的散粮进仓、港口散货的堆场转运，不同工况对输送设备的带宽、输送距离、承载能力都有差异化要求，本次建模覆盖的C500、C600、C800、C1000、C1200五种规格，正是对应工程领域最常用的带宽序列，能覆盖从轻载散料到中高密度矿石的多数输送需求。

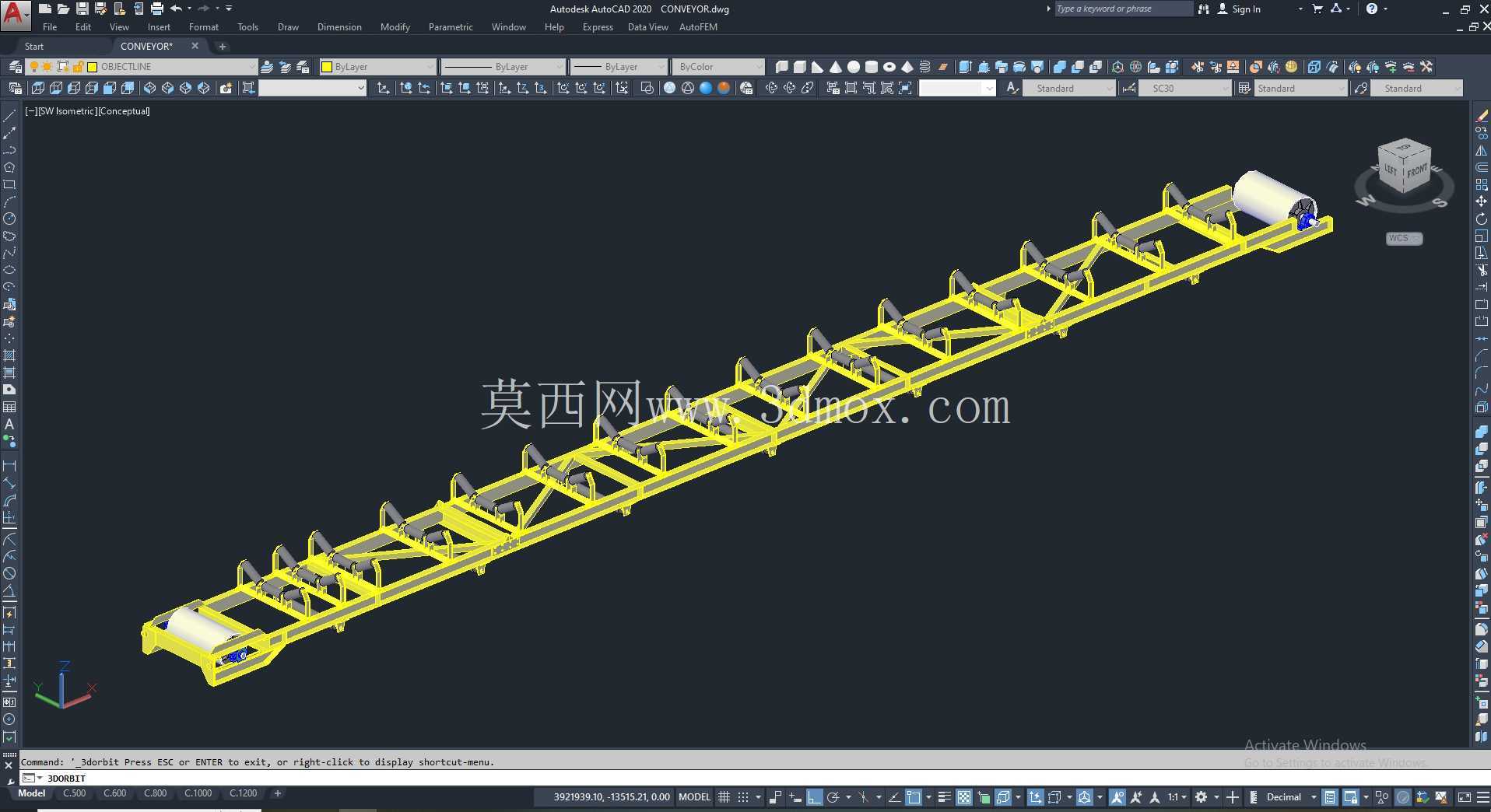

　　从实际使用场景来看，这类桁架式带式输送机多应用于长距离固定输送线路，区别于可移动的轻型皮带机，该结构采用桁架式主梁设计，相比槽钢焊接的实腹梁结构，在同等跨度下自重更轻，钢材利用率更高，同时桁架的镂空结构能大幅降低风阻，适合露天布置的输送线路，减少大风天气下的结构载荷。架体上间隔布置的托辊组安装位，分别对应上分支的槽形托辊与下分支的平行托辊，槽形托辊的30度槽角设计是常规散料输送的通用角度，既能保证物料在皮带上的堆积截面积，提升输送效率，也能避免散料在输送过程中从皮带两侧撒落，针对大倾角输送场景也可通过更换托辊组形式调整槽角，不过本次建模的架体预留的安装孔位兼容标准槽形托辊、调心托辊、缓冲托辊的安装尺寸，无需额外打孔改造即可适配不同工况的托辊配置。

　　设计思路上，整个架体采用分段模块化设计，单段架体长度控制在标准运输尺寸范围内，方便长途转运与现场拼接，段与段之间采用法兰螺栓连接，连接位置的端面加工有定位止口，能保证多段架体拼接后的直线度，避免皮带运行过程中出现跑偏问题。架体两端的滚筒安装座分别设置了张紧调节余量，尾部的改向滚筒座预留了螺旋张紧的行程空间，头部的传动滚筒座则匹配标准减速电机的安装法兰，可根据输送长度、输送倾角、物料容重匹配不同功率的驱动单元，无需重新设计安装接口。架体的支腿部分采用可调节高度的结构设计，支腿底部的底板预留了地脚螺栓安装孔，能适应现场基础的高度误差，在场地不平整的露天矿区安装时，可通过支腿的调节螺栓调整架体的整体水平度，保证皮带运行的稳定性。

　　从安装边界来看，五种带宽规格对应的架体宽度随带宽递增，C500规格架体净宽预留了皮带两侧各75mm的间隙，避免皮带运行过程中与架体剐蹭，C1200规格的架体净宽则预留了两侧各100mm的间隙，对应宽皮带的跑偏量预留足够安全距离。架体的桁架高度根据跨度设计，常规12米跨度的段架桁架高度取跨度的1/12到1/10，保证架体的垂直挠度控制在允许范围内，避免满载运行时架体下挠过大导致皮带打滑或托辊异常磨损。托辊组的安装间距遵循上密下疏的原则，上分支承载段托辊间距根据物料容重设置在1米到1.2米之间，下分支回程段托辊间距设置在3米左右，既保证皮带的支撑刚度，也能控制整体制造成本。在头部卸料位置，架体特意延伸出卸料导料槽的安装空间，可配套安装导料板与清扫器，减少卸料位置的撒料与皮带粘料问题，尾部进料位置则预留了缓冲床的安装位，在物料落差较大的工况下可安装缓冲床替代缓冲托辊，降低大块物料对皮带的冲击，延长皮带使用寿命。

　　整个建模过程严格遵循输送设备的设计规范，所有安装孔位、接口尺寸都匹配行业通用标准，不同带宽规格的架体除了宽度尺寸差异外，连接接口、支腿安装形式、滚筒安装座尺寸都做了统一化设计，方便同一条输送线路上不同段采用不同带宽时的过渡衔接，也能减少备品备件的种类，降低后期运维的配件储备成本。对于结构设计从业者来说，该模型可直接作为同类型带式输送机设计的基础架体模板，根据具体的输送距离、输送倾角、物料参数调整段架长度、支腿高度与驱动配置即可快速完成方案设计，大幅缩短非标输送设备的设计周期。
