NEMA17与23规格步进电机安装固定支架组

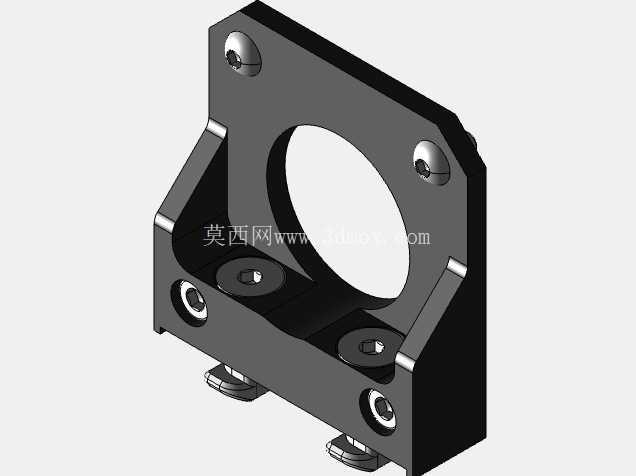

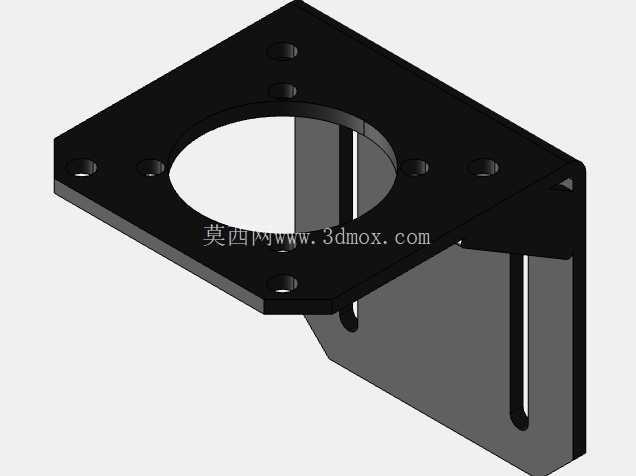

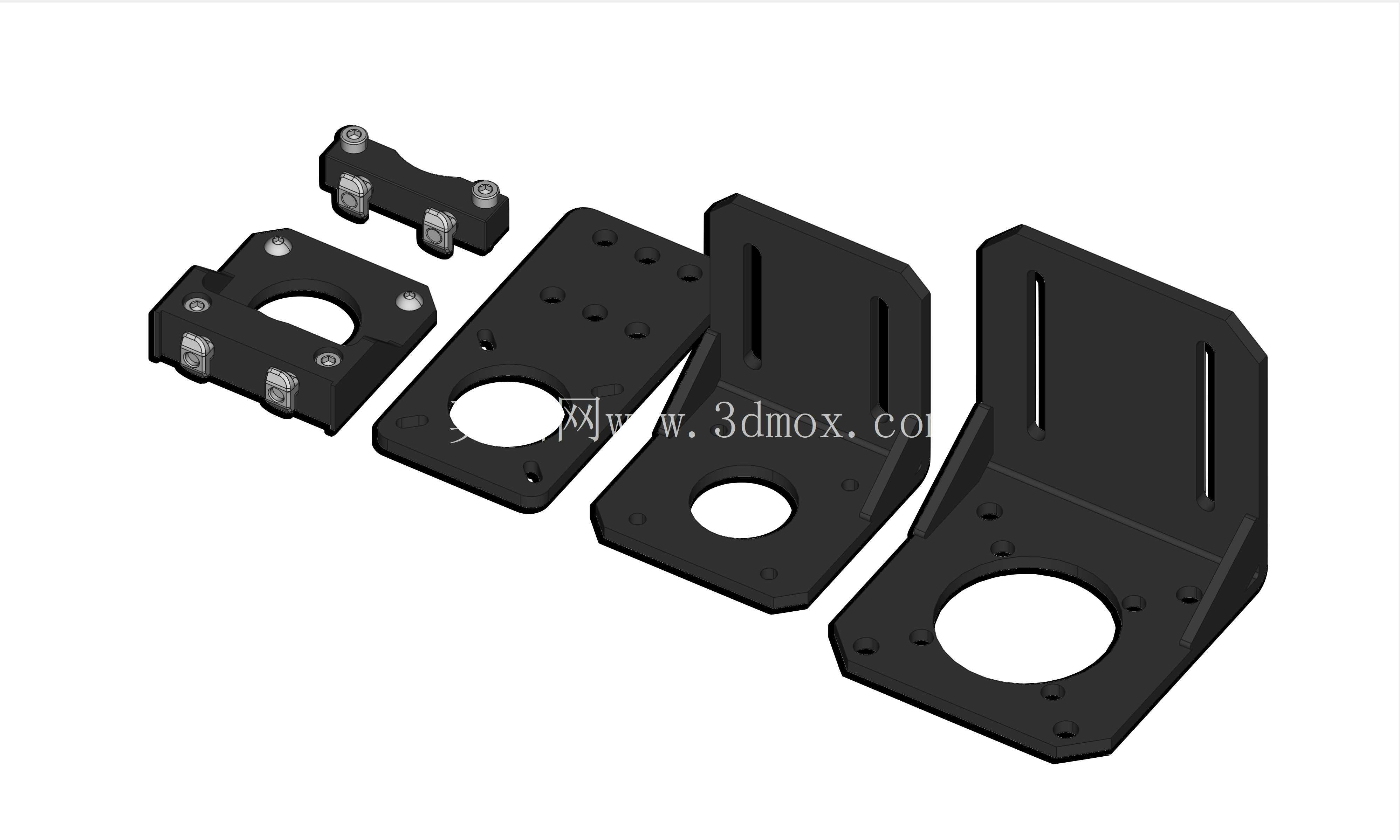

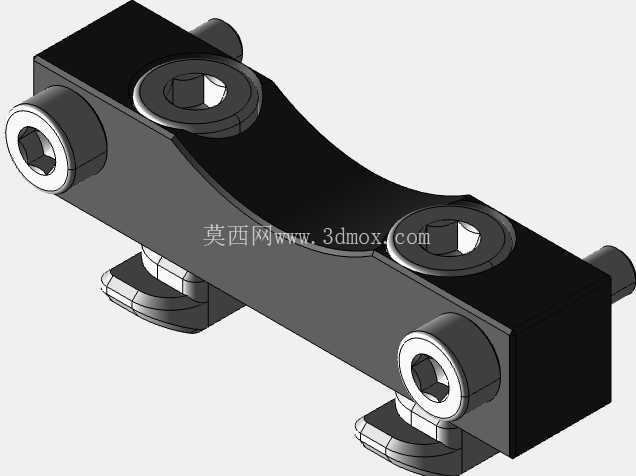

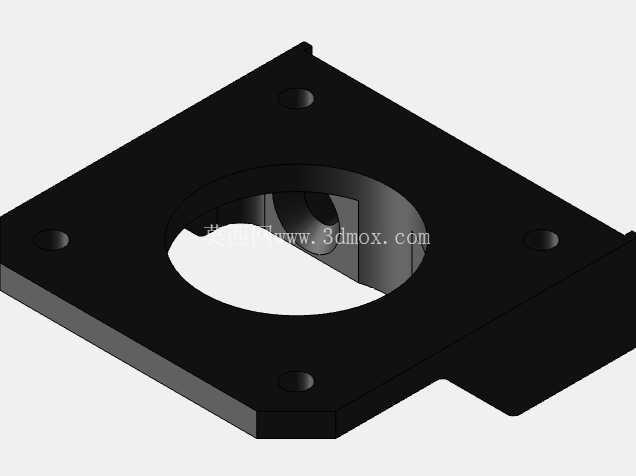

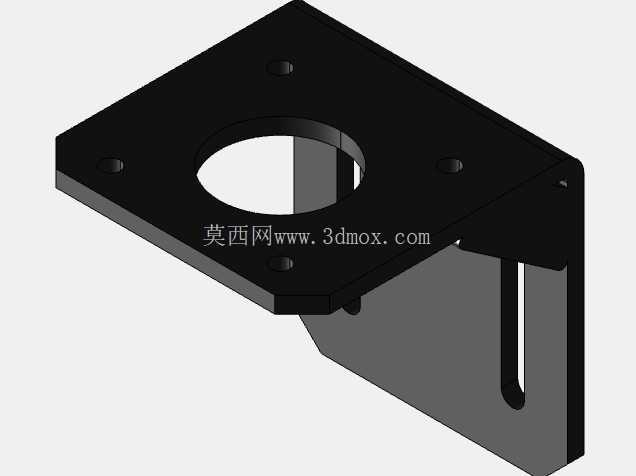

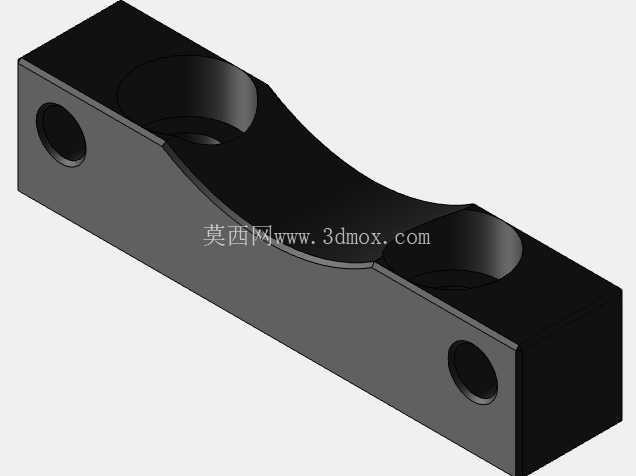

　　在非标自动化设备、桌面级数控加工装置、小型3D打印设备以及DIY机电项目的搭建过程中，步进电机的安装固定是整机结构搭建里不可忽视的基础环节，电机安装的同轴度、固定刚性直接影响传动系统的运行精度与长期稳定性，这套适配NEMA17与NEMA23两种主流规格步进电机的支架组，正是针对这类场景的安装需求设计，覆盖了不同安装空间、不同安装姿态下的电机固定需求。整套支架包含成型角支架、扁平支架以及配套的压块紧固件，能够适配水平安装、垂直侧装、板面嵌入式安装等多种安装工况，无需额外加工定制转接件即可完成电机与设备机架的可靠连接。从实际工程选型的角度看，NEMA17与NEMA23是小型自动化设备里应用最广泛的两类步进电机规格，前者多用于负载较轻、安装空间紧凑的送料机构、小型滑台驱动，后者则承担负载稍大的传动主轴、运动平台驱动职责，很多设备在迭代或者改装过程中，会遇到原有安装位无法适配新电机规格、原有支架刚性不足导致高速运行时电机抖动的问题，这套支架组通过统一的安装孔位设计，让两种规格的电机可以共用同一套机架安装基准，减少了设备改装时的机架二次加工工作量。设计过程中首先考虑的是安装兼容性，支架上的电机安装孔严格对应NEMA标准法兰的孔距要求，确保电机安装后法兰面与支架贴合面完全贴合，不会出现安装错位导致的电机轴与传动部件不同心的问题；支架上的长条形调节孔则预留了皮带张紧、安装位置微调的余量，安装时可以根据同步带、联轴器的实际装配状态调整电机的前后位置，无需重新打孔就能完成传动张紧度的调节，大幅降低现场装配的调试难度。不同结构形式的支架对应不同的安装边界：扁平支架适用于电机与安装板面平行的安装场景，支架整体厚度控制在紧凑范围内，不会额外占用过多的Z向空间，适合安装空间局促的桌面设备内部；成型角支架为90度弯折结构，适用于电机轴与安装板面垂直的侧装场景，弯折处做了加强筋结构处理，避免电机长时间运行产生的震动导致支架弯折变形，保证长期运行下的安装精度；配套的小型压块则用于辅助固定电机线束或者辅助限位，不需要额外加装走线固定件就能整理电机引出线，避免设备运行过程中线束被运动部件剐蹭。从安装尺寸边界来看，支架的外轮廓尺寸完全适配对应规格电机的法兰外沿，不会超出电机本体的投影范围，在密集安装多台电机的组机场景下，相邻电机的支架不会出现干涉问题；支架上的机架安装孔采用通用的孔距设计，能够直接适配市面上主流的铝型材机架安装槽，也可以通过螺栓固定在钢板、亚克力板等不同材质的安装基板上，不需要额外制作转接板。在实际装配使用时，首先需要根据设备的安装空间、电机输出轴的朝向选择对应结构的支架，先将支架通过螺栓固定在设备机架的预设位置，再将电机法兰面与支架贴合，穿入电机安装螺栓后暂不锁紧，通过支架上的调节长孔调整电机的位置，待传动部件的同轴度、皮带张紧度调整到位后，再交叉锁紧所有固定螺栓，确保电机受力均匀，不会出现单边受力导致的运行异响问题。这类支架的刚性设计也经过实际工况验证，支架板材厚度选择兼顾了轻量化与结构刚性，在电机高速启停、正反转切换的冲击载荷下，不会出现明显的形变，能够保证电机输出轴的位置精度，避免因为支架形变导致的传动丢步、皮带跳齿等问题。对于结构设计从业者来说，这类标准化的电机安装支架可以直接纳入通用零件库，在进行小型自动化设备设计时直接调用，不需要重复绘制电机安装固定结构，大幅缩短设计周期，同时标准化的孔位设计也能减少加工出错的概率，降低零件加工成本；对于设备改装、DIY项目的从业者来说，这套支架可以直接适配市面上绝大多数的NEMA17、NEMA23步进电机，不需要自己测量尺寸绘制加工图纸，就能快速完成电机的可靠安装，解决自制支架尺寸偏差、刚性不足的常见问题。
