1200带宽三辊槽型托辊输送承载结构

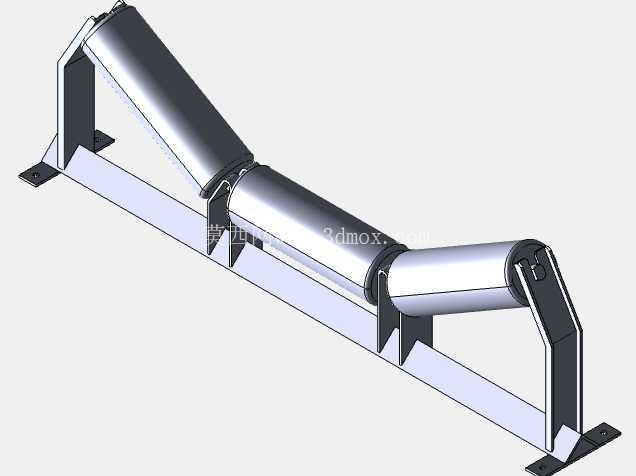

　　散料输送场景里，槽型托辊组是带式输送机承载段的核心支撑部件，这套三辊式槽托结构适配1200mm标称带宽的输送线，常见于矿山、港口散货堆场、建材骨料转运、粮食仓储输送这类需要连续输送散状物料的工况，用来承托输送带及上方承载的物料，避免输送带在物料重力作用下过度下垂，同时通过槽型截面增大物料装载截面积，减少输送过程中的撒料问题。从结构组成来看，整套部件包含两侧倾斜布置的侧托辊、中间水平布置的平托辊，以及对应的安装支架、支座连接结构，侧托辊的倾斜角度采用行业通用的槽角设计，能够让输送带形成稳定的U型承载截面，对于堆密度在0.8-2.5t/m³区间的散粒、块状物料都有较好的适配性，比如煤炭、碎石、砂石、谷物这类常见散料，

　　在常规带速下运行时不会轻易从带边撒落。设计过程中首先要匹配带宽的安装边界，1200mm带宽对应的托辊组总横向跨度要和输送带的有效接触宽度匹配，中间托辊的长度、两侧侧托辊的长度经过尺寸校核，保证输送带在额定负载下的弯折曲率处于输送带允许的弯曲半径范围内，避免长期运行造成输送带带芯的疲劳损伤；支架部分采用型钢焊接成型的结构，底部预留的安装孔位可以和输送机的中间架纵梁进行螺栓连接，安装时不需要现场焊接，能够降低现场安装的工作量，同时支架的折弯和焊接位置做了应力释放处理，长期承受物料冲击和输送带交变载荷时不会出现焊缝开裂的问题。托辊和支架的连接采用可拆卸的支座结构，当托辊出现转动磨损、轴承损坏的情况时，

　　可以在不拆卸整条输送带的前提下单独更换故障托辊，减少设备停机维护的时间。实际运行过程中，三辊的布置形式让输送带和托辊的接触面积分布更均匀，相比两辊式槽托结构，能够降低输送带的局部压应力，延长输送带的使用寿命，同时槽型截面的对中性更好，能够减少输送带在运行过程中的跑偏概率，尤其是在输送粒径不均匀的块状物料时，物料的重心更靠近输送带中心线，不会因为偏载造成输送带反复跑偏磨损带边。安装边界方面，这套托辊组的纵向安装间距需要根据输送物料的堆密度、输送带的张力参数进行匹配，重承载段的安装间距更小，空载段或者轻载段可以适当放大间距，支架的安装高度和中间架的纵梁高度匹配，保证整条输送线的托辊上表面处于同一设计标高，

　　避免出现局部高低差造成输送带运行时的颠簸抖动。托辊本身的转动阻力经过优化，密封结构能够阻挡输送过程中的粉尘、水汽进入托辊内部轴承腔，在多粉尘的户外输送工况下也能保持较长的使用寿命，不需要频繁加注润滑脂维护。在做三维建模的时候，各个部件的装配间隙都按照实际工程公差进行设定，托辊和安装支座之间的转动间隙、支架安装孔的位置度都符合输送设备的装配要求，模型可以直接用于输送线的整体布局装配校核，也可以用来导出工程图指导生产加工，在做输送线方案设计的时候，能够直接调入装配体进行干涉检查，确认托辊组和中间架、导料槽、清扫器等周边部件的位置关系是否合理，避免现场安装时出现部件干涉的问题。对于散料输送线的设计人员来说，这类标准化的槽型托辊组结构不需要从零开始建模，可以直接根据带宽、槽角参数选型调用，大幅缩短方案设计和详细设计的周期，同时模型的尺寸参数和实际工业产品的尺寸保持一致，不会出现建模尺寸和实物不符造成的装配错误。
