带动力单元可移动平带式输送设备结构

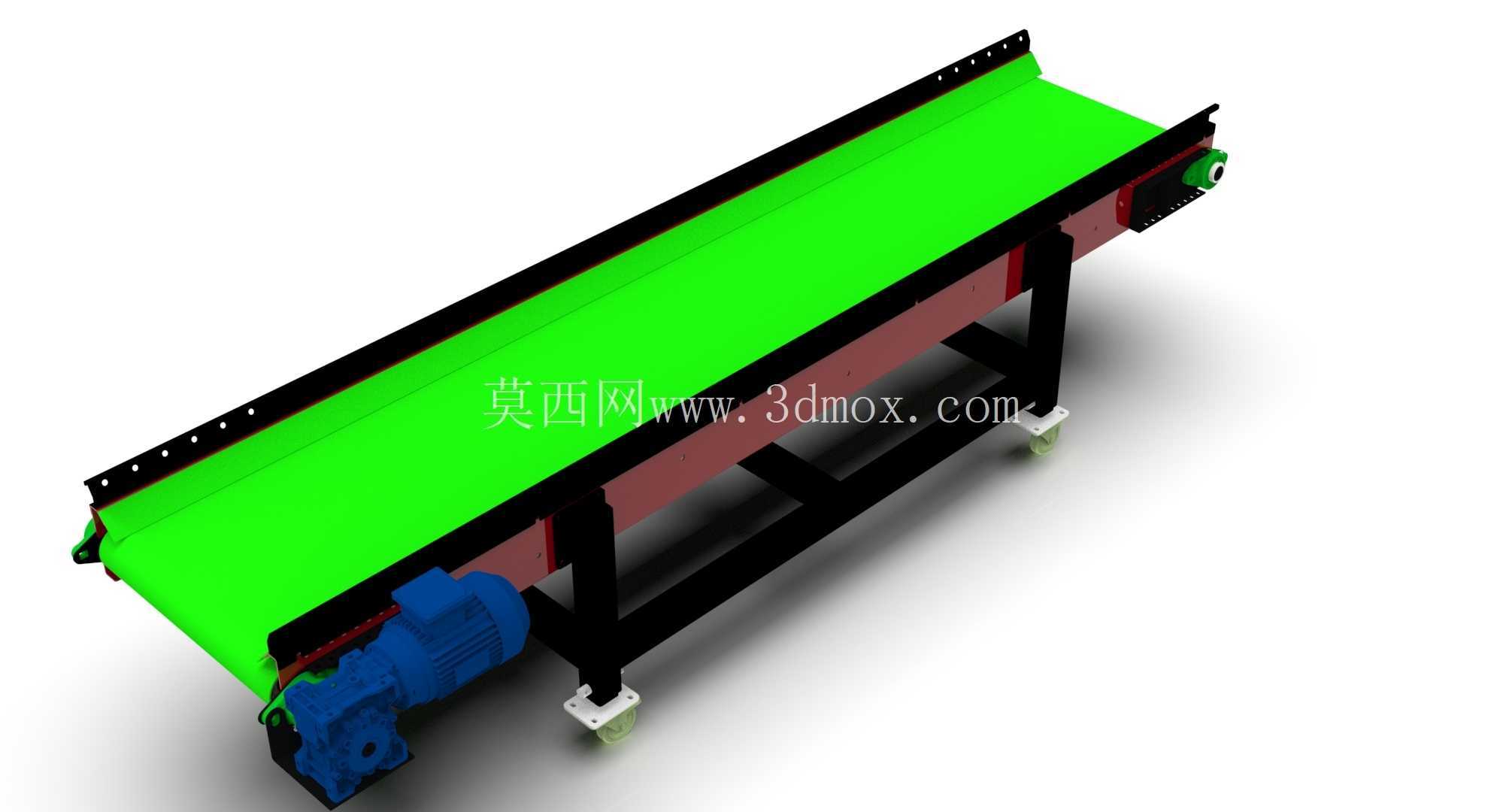

　　这款平带式输送结构的设计，最初是针对果蔬初加工产线的工位间物料转运需求做的方案，在马铃薯、洋葱这类根茎类农产品的分拣、清洗、包装工序衔接场景里，这类设备的适配性远高于刚性输送结构。从实际落地的工况来看，设备的机架采用型钢焊接框架做主体，底部配置的可调脚轮兼顾了工位移动灵活性与安装调平需求，不需要做预埋地脚固定，适合中小型加工车间频繁调整产线布局的使用场景。

　　设计阶段首先考虑的是输送面的承载边界，绿色PVC输送面带的宽度匹配常规果蔬分拣工位的操作幅宽，两侧的挡板结构做了折边强化处理，避免输送过程中球状、块状物料从侧边滚落，挡板上预留的安装孔位可以根据实际物料尺寸加装侧挡条或者导向件，不需要对主体机架做二次焊接改造。驱动单元布置在设备的出料端下方，采用同轴式减速电机直连驱动辊的结构，省去了链传动或者带传动的中间传动环节，既减少了传动损耗，也降低了后期维护的点位数量，驱动辊表面做了滚花处理，增大与输送带之间的摩擦力，避免重载启动时出现皮带打滑的问题。

　　张紧机构设计在设备的进料端两侧，采用螺杆调节式张紧结构，调节行程预留了足够的皮带伸长补偿量，日常维护时不需要拆解机架护板，只需要通过两侧的调节螺母就能调整皮带的张紧度，同时可以校正皮带的跑偏量，对一线运维人员的操作门槛很低。设备的支腿采用方管焊接结构，底部的脚轮带刹车锁定功能，调平螺栓的调节范围覆盖了车间地面常见的高低差，安装时只需要将设备推到指定工位，锁定脚轮后调整四个支脚的高度，保证输送面水平度偏差在允许范围内即可投入使用，不需要复杂的安装校准流程。

　　从功能特性来看，这款输送结构的输送速度可以通过配套的调速器在常规作业区间内调整，匹配不同工序的节拍需求，不管是衔接分拣台的低速供料，还是对接包装机的高速送料，都能通过速度调整实现节拍匹配。输送带的材质选用符合食品接触要求的PVC材质，表面平整光滑，不容易残留物料碎屑，日常清洁时只需要用高压水枪冲洗即可，耐潮耐腐的特性也适合果蔬加工车间多水、多碎屑的作业环境。机架表面做了喷塑处理，相比普通喷漆层的耐磨性能更好，日常作业中工具磕碰、物料剐蹭不容易出现掉漆锈蚀的问题，延长了设备的整体使用寿命。

　　在建模过程中，所有的安装配合尺寸都按照实际加工公差做了预留，驱动辊、从动辊与轴承座的配合位、机架焊接件的拼接位、脚轮与支腿的连接位都做了工程化的细节处理，不是单纯的外观结构建模，不管是用来做产线布局的方案演示，还是拆解做加工图纸的基础参考，都能直接对应实际生产的工艺要求。设备的整体长度控制在中小型工位转运的常用尺寸范围内，宽度方向的尺寸不超过常规车间通道的通行宽度，转场移动时不需要拆解部件，整体推移就能通过标准车间门，适配多工位轮换使用的需求。

　　考虑到实际使用中可能出现的物料洒落情况，设备下层的机架横梁预留了接料盘的安装位，用户可以根据自身需求加装接料托盘，承接输送过程中掉落的碎屑，避免碎屑落到地面增加清洁工作量，也防止碎屑卡入从动辊与皮带的间隙造成皮带磨损。两侧的驱动端护罩做了快拆式设计，日常检查驱动电机运行状态、清理驱动辊附近缠绕的杂物时，不需要借助专用工具就能拆下护板，大幅降低了日常维护的时间成本。
