带支架非标工业料斗结构设计

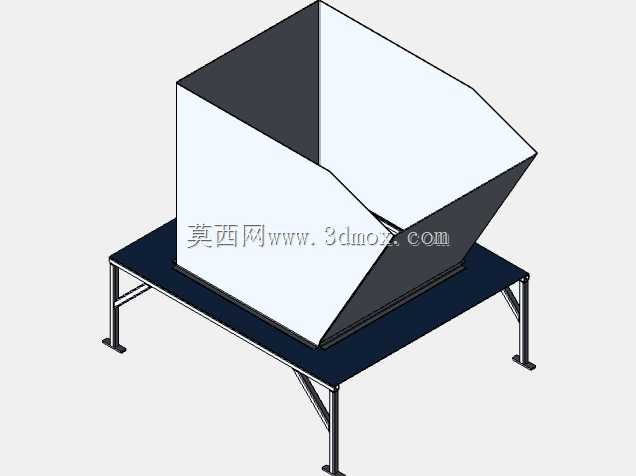

　　这款非标料斗主要面向散状固态物料的中转暂存与导流输送场景，常见于生产线物料衔接工位、原料上料段、成品集料环节，可匹配皮带输送机、振动给料机等上下游设备完成物料的定向导送，避免物料输送过程中出现撒漏、堆积卡滞问题。从结构组成来看，整体分为上部料仓主体与下部支撑机架两个核心部分，料仓主体采用上宽下窄的变截面斜壁设计，其中两个相对侧壁保持垂直布设，另外两个相对侧壁设置倾斜导流面，倾斜角度根据常见散料的安息角做适配调整，确保粉状、颗粒状、小块状物料能够依靠自重沿斜壁顺畅滑下，不会在仓壁形成积料死角。料仓的棱边位置均做折弯焊接处理，所有拼接焊缝采用连续满焊工艺，避免物料从拼接缝隙渗漏，同时提升仓体整体结构刚度，减少满料状态下的仓壁形变。

　　下部支撑机架采用方管焊接成型，四条竖直支腿底部设置带安装孔的固定脚盘，可通过膨胀螺栓与地面或设备平台做刚性连接，支腿之间增设斜向加强撑，抵消料斗满载时产生的侧向倾覆力矩，保障设备运行过程中的结构稳定性，支腿的高度设计预留了足够的下方操作空间，可直接在料斗出料口下方对接输送设备、集料容器或者称重模块，无需额外垫高调整。设计过程中优先考虑了现场安装的适配性，料斗的进料口尺寸可匹配上游出料设备的落料范围，避免落料时物料冲击仓壁造成飞溅，出料口的尺寸根据物料的最大粒径做了放大处理，防止大粒径物料在出料口位置形成架桥堵料。仓壁的板材厚度根据满载物料的总重量做选型计算，斜壁位置额外增设了横向加强筋，避免长期受物料挤压出现仓壁鼓胀变形。

　　整个料斗的外形轮廓做了倒角处理，没有尖锐外凸的棱角，减少现场安装、运维过程中的磕碰风险。在实际工况应用中，这类非标料斗不需要额外配置动力部件，完全依靠物料自重完成导流输送，结构故障率极低，日常仅需定期检查焊缝位置是否存在磨损开裂、支腿固定螺栓是否松动即可，运维成本远低于带动力的给料设备。针对不同的物料特性，还可在仓壁外侧预留振动电机安装位，对于流动性较差的粉状物料，可后续加装振动装置辅助破拱，不需要对原有料斗结构做大规模改动。安装边界方面，支腿的固定脚盘间距根据料斗满载时的总载荷做了合理分布，安装时只需要保证安装平面的平面度误差在允许范围内，即可保障料斗的垂直度，避免因安装倾斜导致物料偏载、单侧积料问题。料斗的整体高度设计兼顾了物料落差要求与操作便利性，既保证物料下滑速度处于合理区间，不会因落差过大造成物料破碎或者粉尘飞溅，也不会因高度过高增加上游设备的布设难度。
