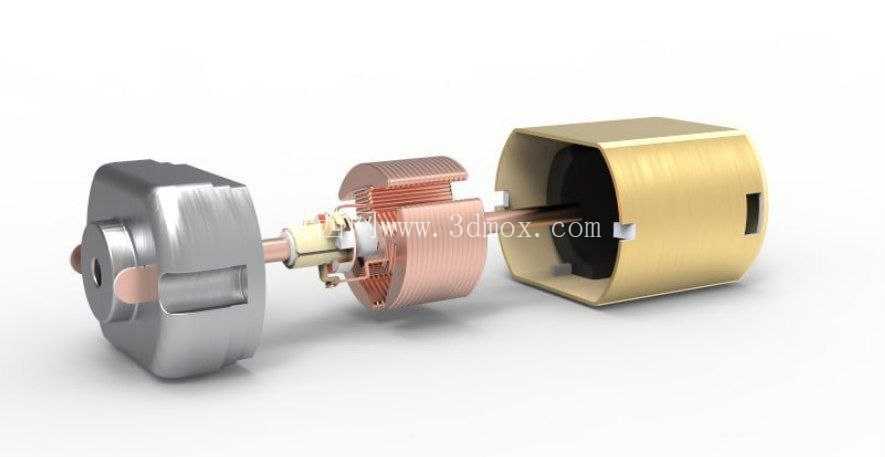

有刷直流电机爆炸结构三维数模

　　做小型传动设备选型的时候，很多人会忽略直流电机内部结构匹配度的问题，总觉得选个功率转速对得上的成品就行，真到装配出问题、运行烧绕组的时候才回头拆，反而耽误项目进度。这套拆解结构的数模，刚好把有刷直流电机的各个配合边界都做了还原，不管是做电机本体改型，还是做配套传动机构的安装适配，都能直接拿来核对尺寸链。

　　先从实际应用场景说，这类小尺寸有刷直流电机，常用在小型家电传动、办公设备走纸机构、车载小功率执行件、儿童玩具动力单元这些场景，不同场景对电机的轴向窜动、径向跳动、输出轴配合公差要求差很多。比如做打印机走纸辊配套的时候，输出轴的D型切面尺寸、端盖的安装孔位公差直接决定走纸精度，要是只拿个外形模型去配，很容易出现轴孔配合过松丢转、安装孔位偏斜导致辊子平行度超差的问题。

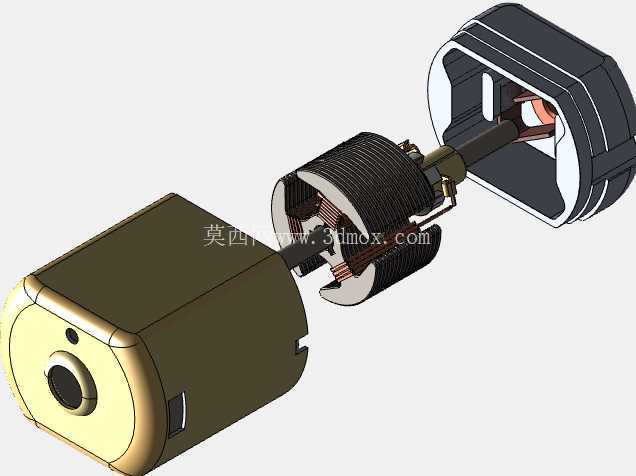

　　从结构设计逻辑来看，这套数模把电机拆成了几个核心配合段：最外侧的冲压金属机壳是定子磁钢的载体，机壳的内径公差直接决定磁钢的装配过盈量，要是机壳圆度超差，磁钢贴装后气隙不均匀，很容易出现运行抖动、转矩波动大的问题。数模里还原了机壳两端的卷边结构，这个结构是用来卡紧前后端盖的，设计配套安装座的时候要注意避开卷边的凸起位置，不然装配时端盖压不到位，会导致转子轴向间隙超标。

　　中间的转子部分，数模里清晰还原了铁芯叠片、绕组、换向器的配合关系：转子铁芯是多片硅钢片叠压而成，叠压后的端面跳动量直接影响动平衡精度，做高速应用场景选型的时候，要注意核对铁芯和轴的配合过盈量，避免高速运转时铁芯移位。换向器的位置是很多人容易忽略的点，它和电刷的接触压力、对齐度直接决定电机的使用寿命，数模里把换向器的铜片排布、和绕组的接线端位置都做了还原，要是需要改型加长输出轴，一定要注意不能让轴的改动影响换向器和电刷的相对位置，不然会出现电刷打火、换向不良的问题。

　　前后端盖的部分，数模里还原了含油轴承的安装位、电刷架的固定结构：前端盖的轴承室深度和输出轴的伸出长度是配套的，设计外接联轴器的时候，要注意轴伸长度的边界，不能让联轴器顶到端盖端面，不然会加大轴承负载，提前磨损。后端盖的电刷架是卡在端盖卡槽里的，做电机尾部安装结构的时候，要预留出电刷的维护空间，不能把电刷架的位置完全封死，不然后期更换电刷需要完全拆解电机，维护成本很高。

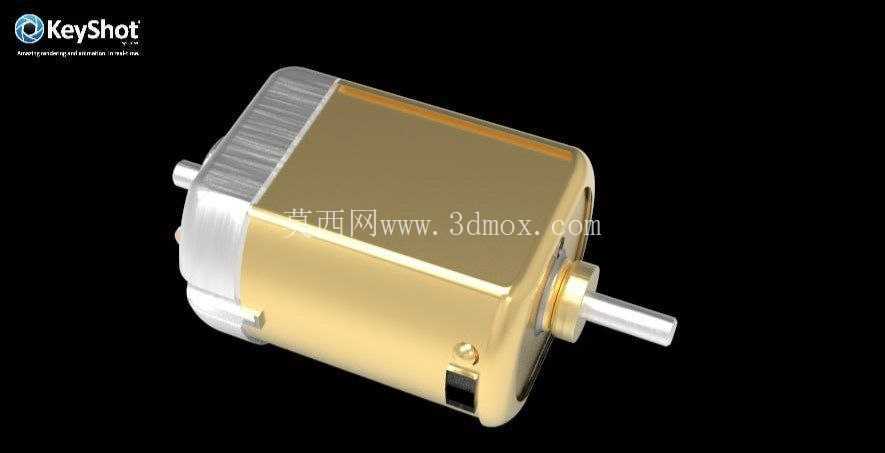

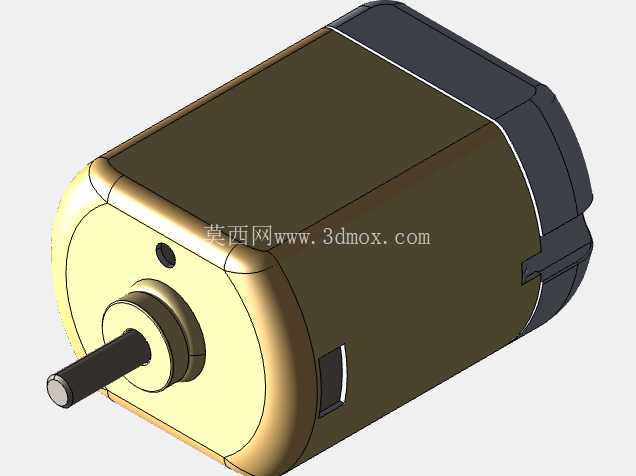

　　再说到安装边界的核对，这套数模把所有配合面的尺寸都做了无干涉还原：机壳的外径是安装定位的基准尺寸，做抱紧式安装座的时候，安装座的内孔公差要比机壳外径大0.02-0.03mm，既保证装配顺畅，又不会出现径向晃动。输出轴的轴径、D型切面的深度和长度，是和外接传动件配合的核心尺寸，要是做齿轮压装，要注意轴的倒角尺寸，避免压装时齿轮内孔被刮伤，导致配合松动。另外端盖上的两个安装孔的孔距公差，数模里也做了精准还原，设计安装支架的时候孔距公差要控制在±0.05mm以内，避免装配时出现强制锁紧导致端盖变形，卡滞转子。

　　很多刚入行的结构工程师做电机配套设计的时候，总习惯用简化的电机外形块来凑装配，等到打样回来才发现干涉、配合公差不对，反复改模浪费成本。这种全拆解的结构数模，能帮设计者在建模阶段就把所有隐藏的配合边界都核对清楚，比如机壳内壁和转子绕组的间隙、换向器和电刷的接触行程、轴承在端盖里的窜动间隙，这些都是简化模型体现不出来的细节。哪怕是做电机本体的设计改型，也能直接在这个数模基础上调整叠厚、磁钢参数，不用从零开始搭基础结构，能省不少前期建模的时间，也能避免基础结构尺寸出错导致的方案返工。
