带内部结构透视的有刷直流驱动电机

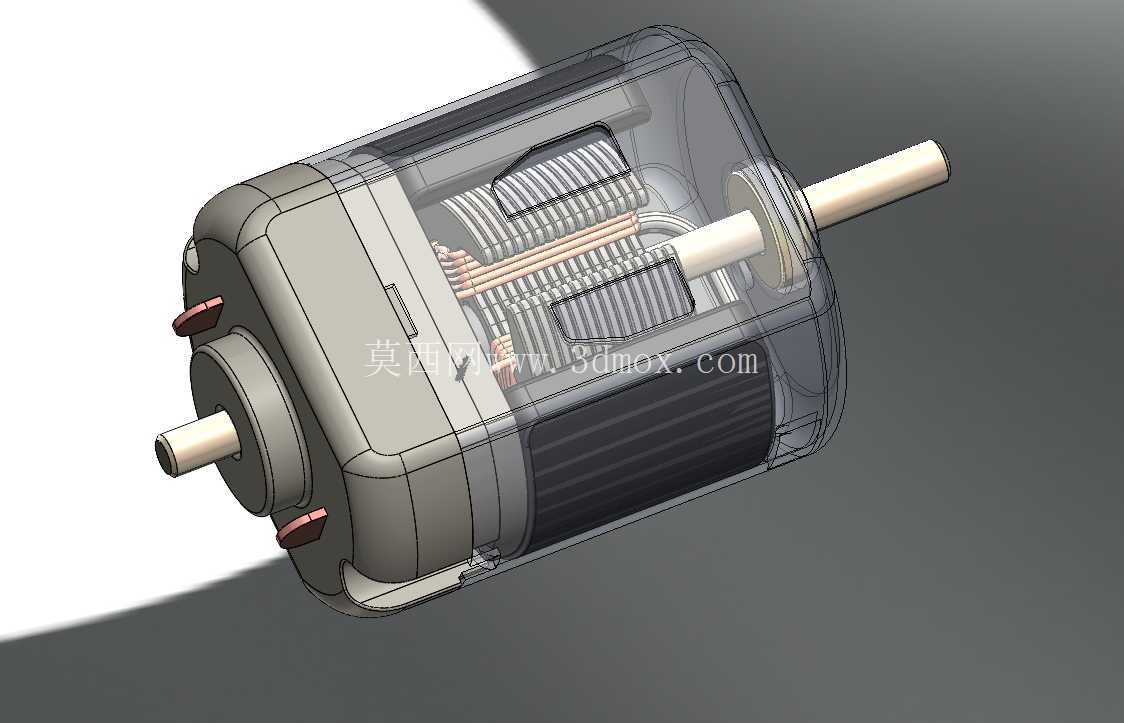

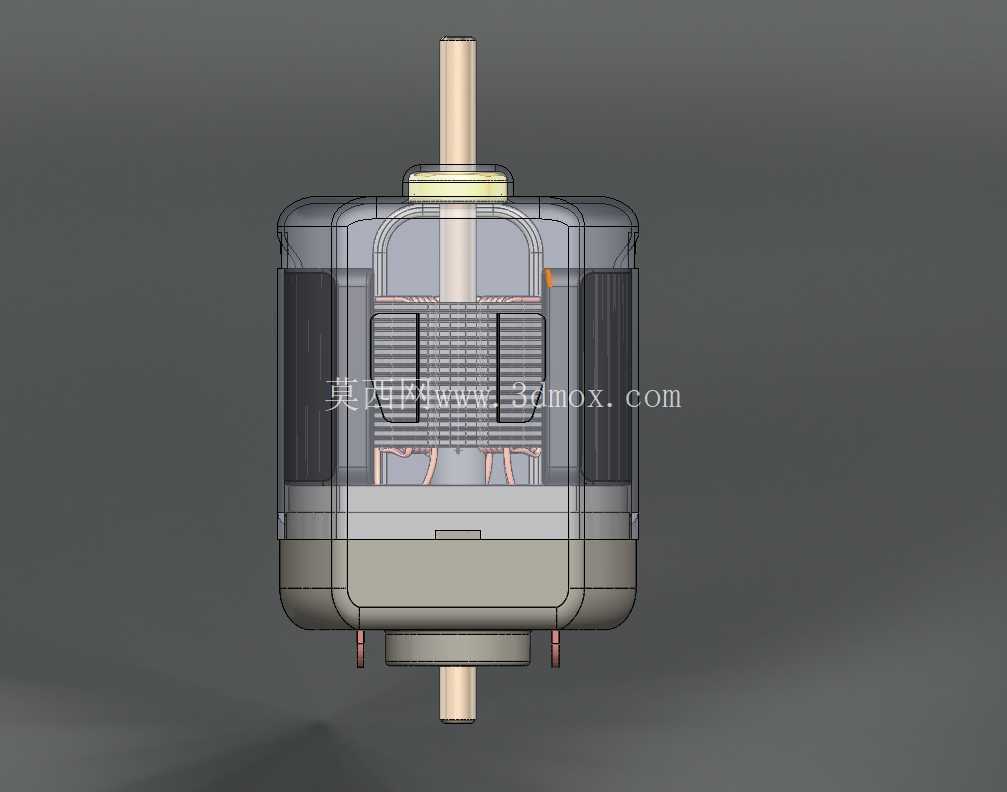

　　这套三维数模把小型有刷直流电机从外壳到内部电磁、机械配合的完整结构做了分层表达，透明化的机壳可以直接观察到电枢冲片叠压、绕组排布、换向片、电刷、转轴、轴承位以及端盖卡扣的相对位置，适合在做小型运动机构选型、教学演示或者装配干涉校核时作为参照。

　　从实际使用场景看，这类小功率直流驱动件大量出现在桌面自动化设备、移动机器人底盘、教学实验平台、小型电动工具、家电执行机构和低速电动代步装置中。它的核心作用是把直流电能转换成旋转机械能，依靠定子提供磁场，通电转子在磁场中受电磁力矩作用旋转，再通过换向器与电刷持续改变电枢绕组中的电流方向，使转轴能够保持连续转动。相比无刷方案，有刷直流结构驱动控制简单，启动力矩直接，调速链路容易搭建，对成本敏感、控制复杂度要求不高的末端执行机构比较友好。

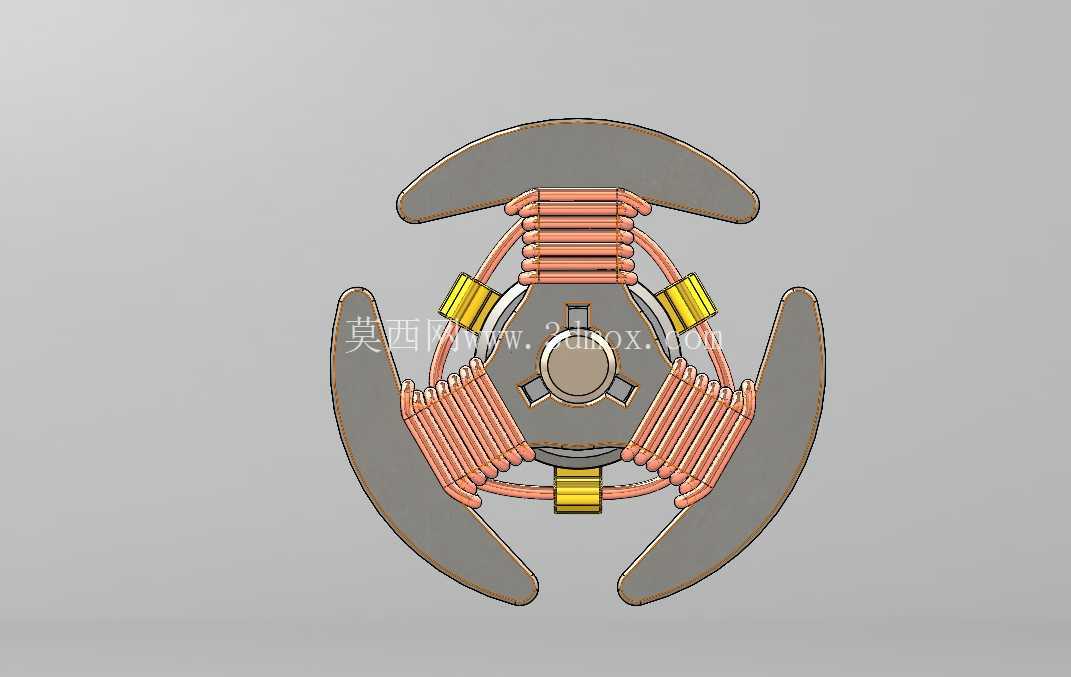

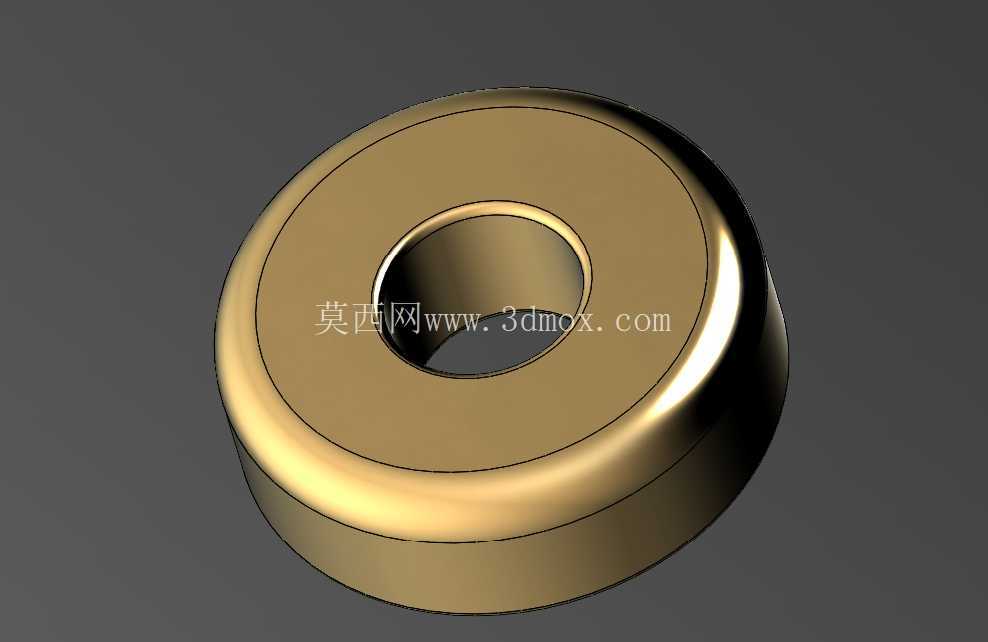

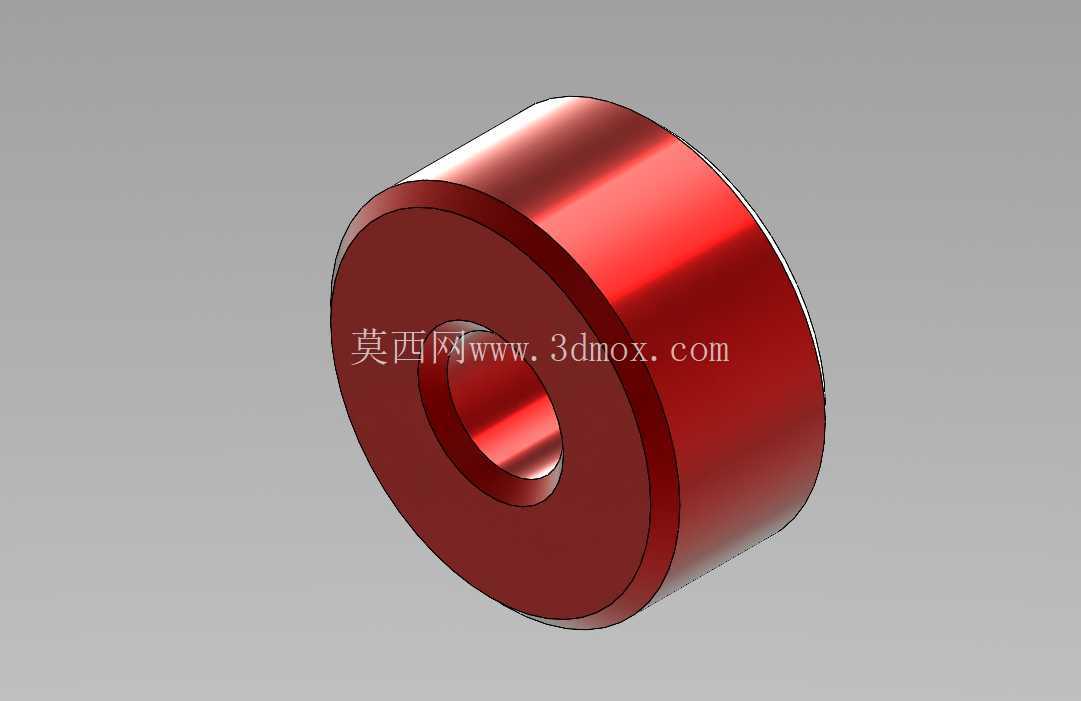

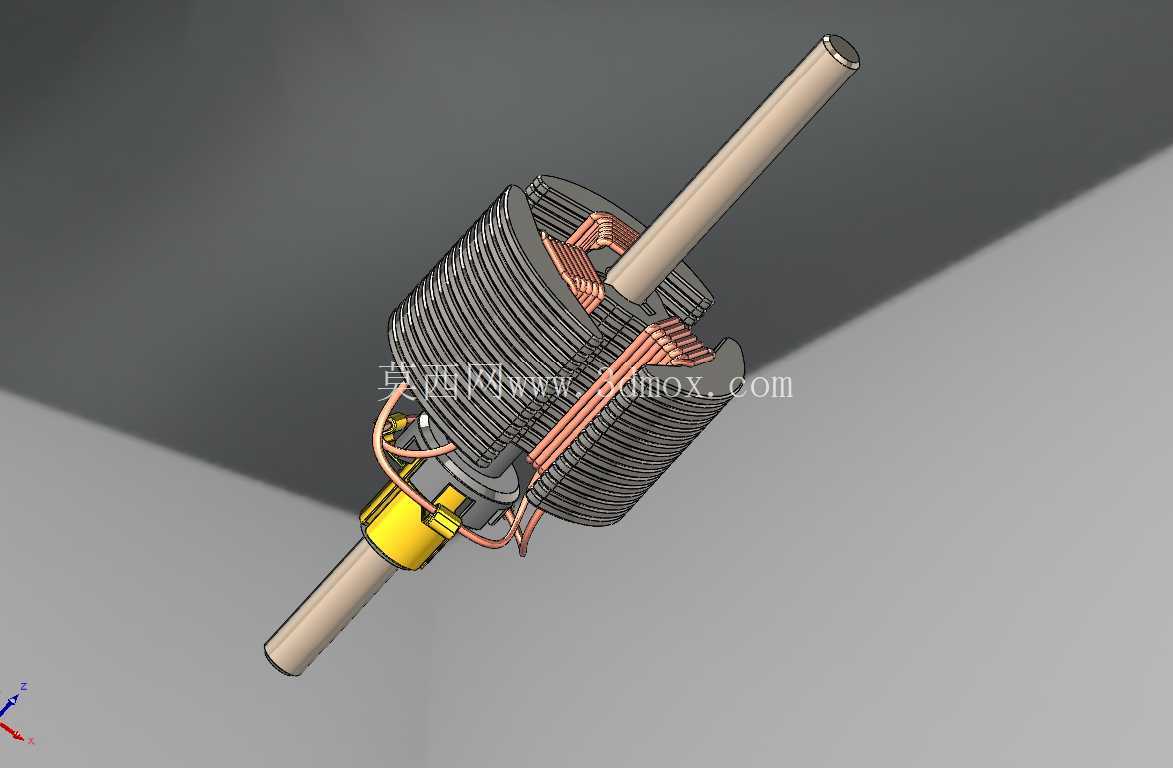

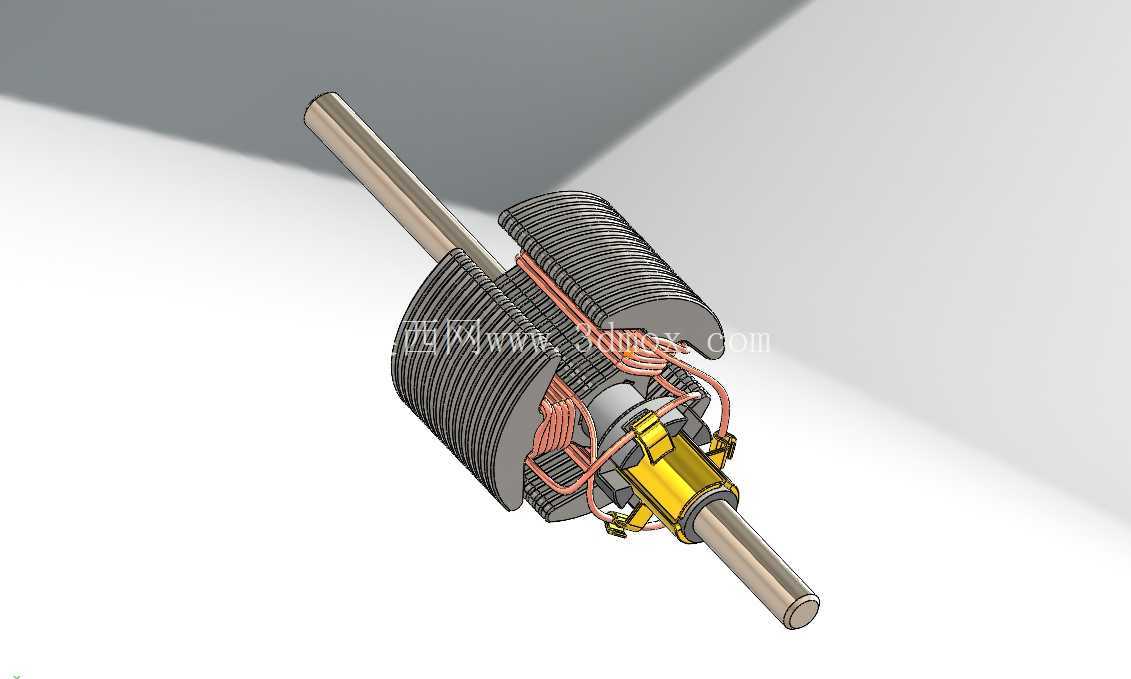

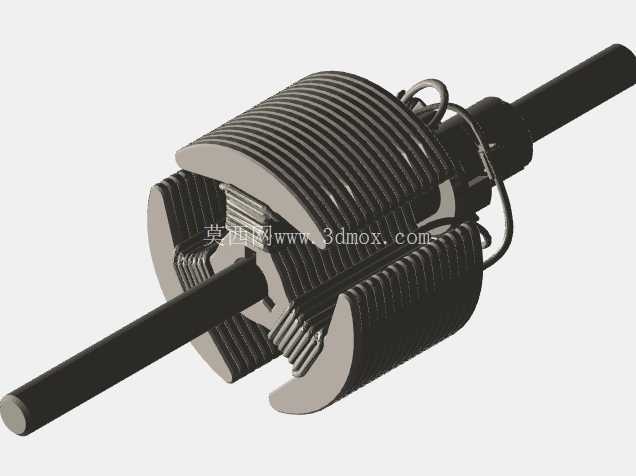

　　建模时没有只做一个封闭外壳，而是把工程上真正影响装配的部位拆开表达。转轴采用双侧伸出的形式，主输出端长度和直径需要与联轴器、带轮、齿轮或者负载支架配合，非输出端则用于端盖轴承定位；轴肩位置决定了转子铁芯的轴向限位，若轴段长度或台阶尺寸不合理，装配后会出现转子窜动、扫膛或者电刷与换向器接触偏移。模型中转子部分可以看到叠片铁芯、槽内绕组以及端部铜线走向，这些细节虽然在外观件上不可见，但对理解电机发热、转动惯量和动平衡区域很有价值。

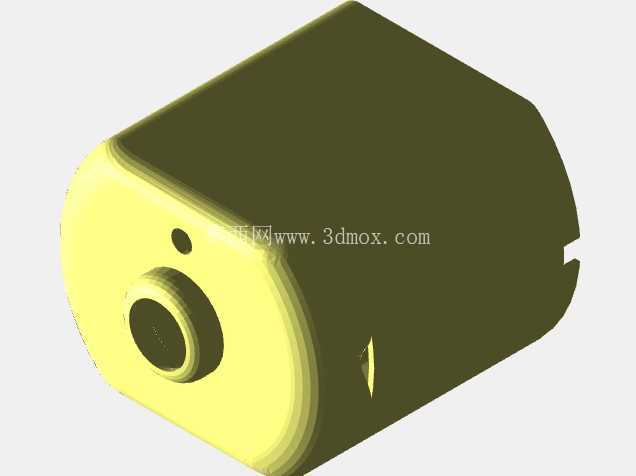

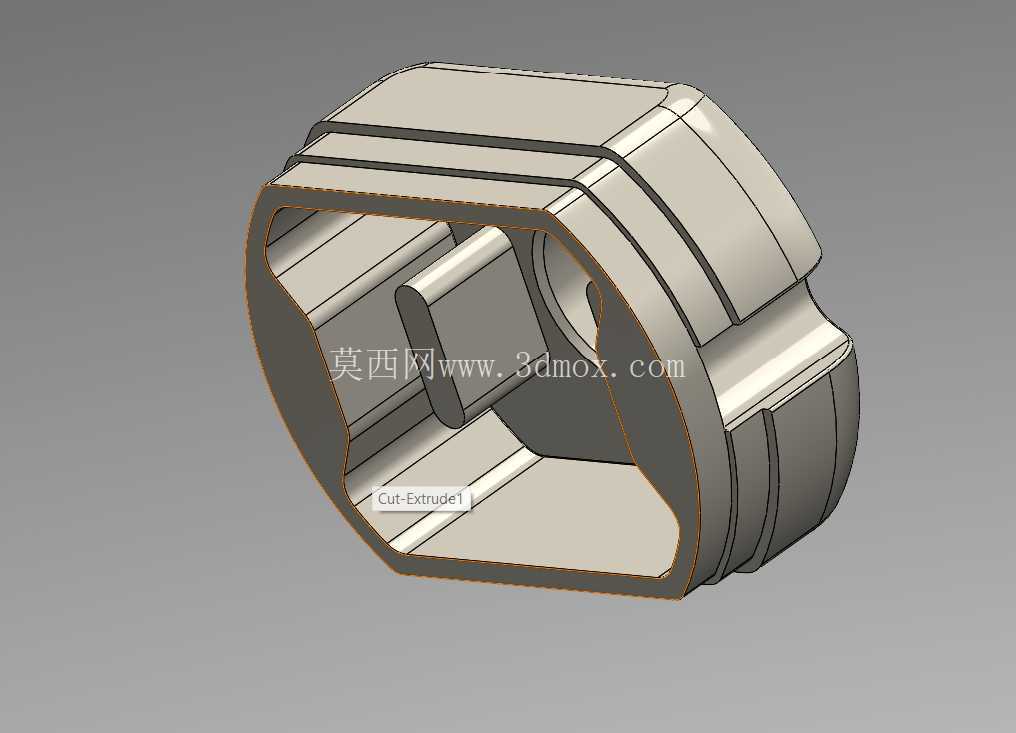

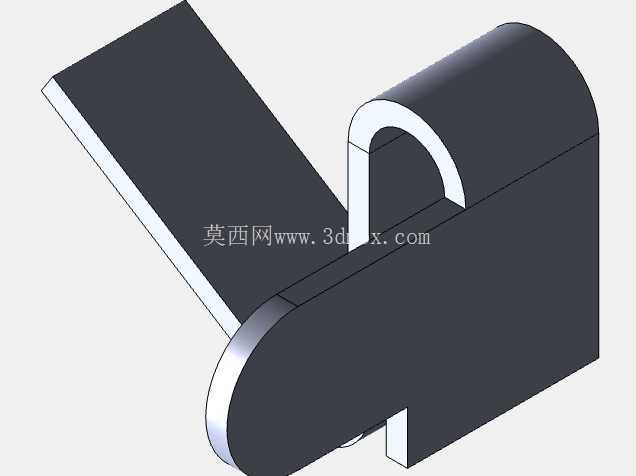

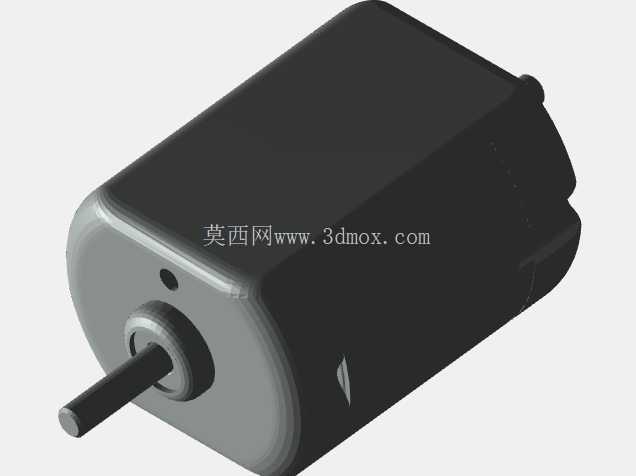

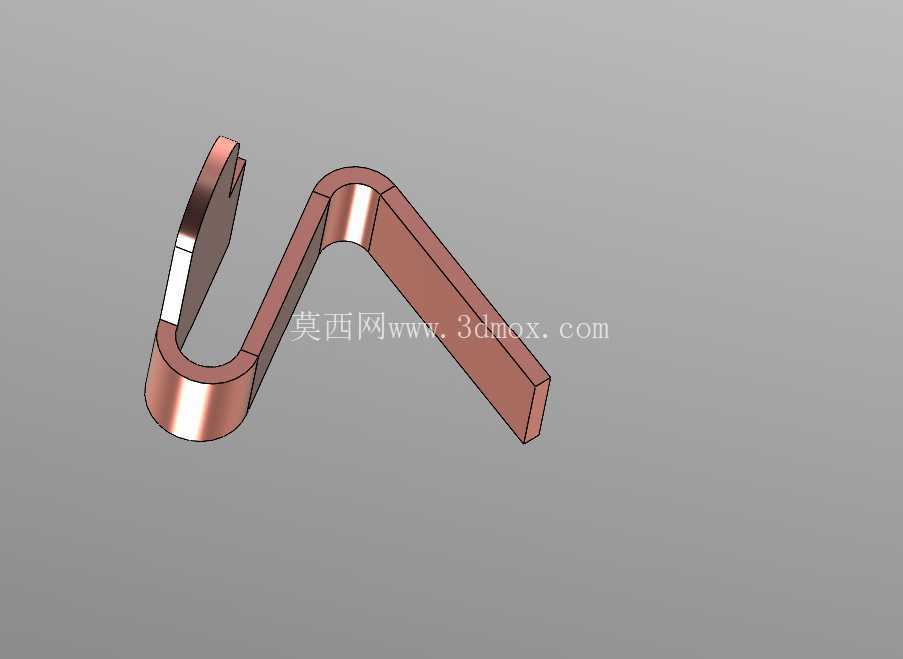

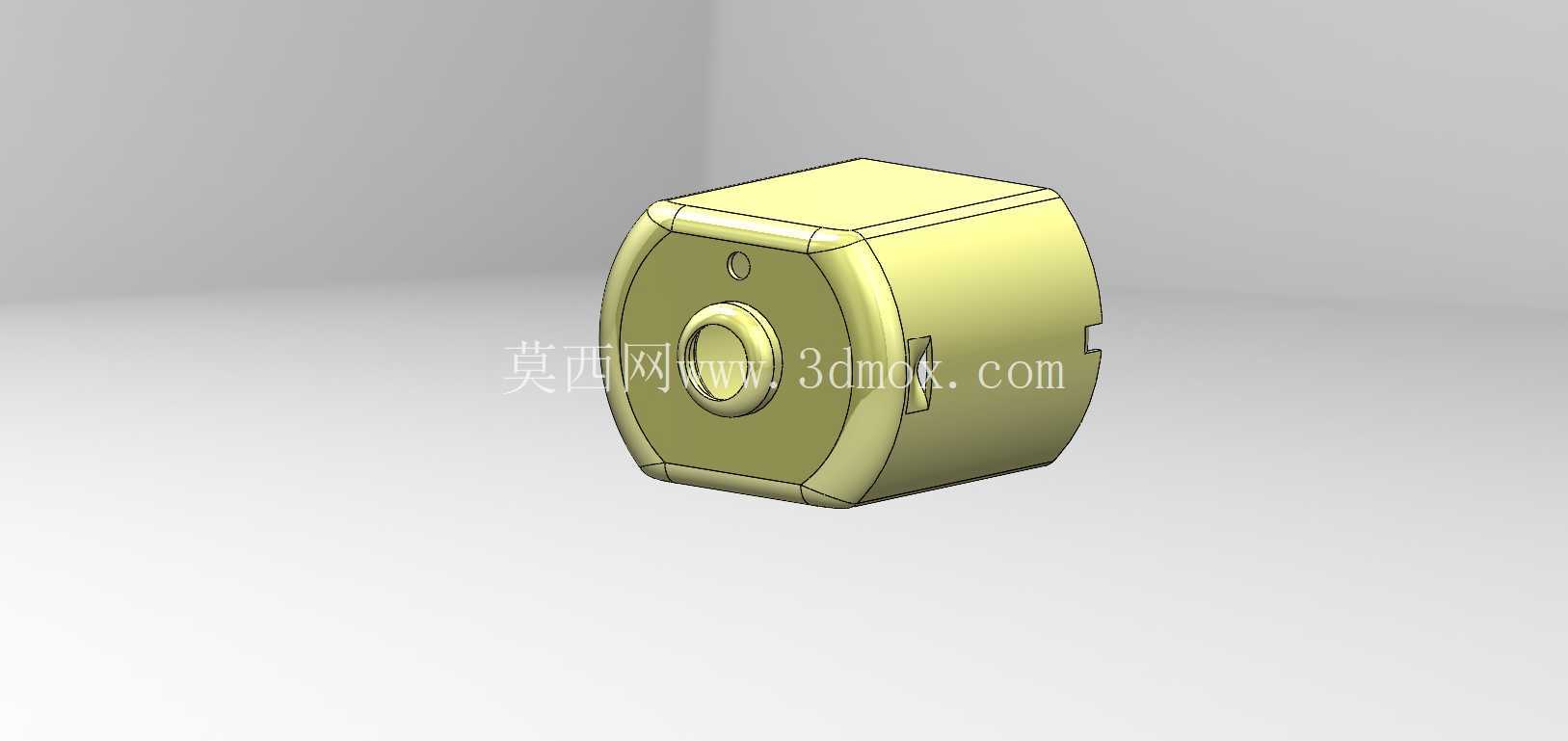

　　定子与机壳的关系也需要在结构设计阶段重点确认。机壳外形兼顾散热、防护和安装，圆柱主体配合前后端盖形成封闭腔体，端盖上的卡扣、螺钉柱或止口结构决定了维修拆装顺序。电刷通常布置在端盖或刷架附近，依靠弹性压力压在换向器表面；刷握位置、电刷行程和弹簧压缩量会直接影响接触电阻、火花等级和使用寿命。数模中将电刷、换向器与转子轴线的同轴关系表达清楚，便于设计者判断更换电刷时是否需要拆解整个负载机构。

　　安装边界方面，不能只关注电机本体外径。布置设备时，应在输出轴周围预留联轴器装拆空间，在端盖外侧预留接线和散热间隙；机身附近若靠近传感器、控制板或精密导轨，还要考虑电刷磨损产生的粉尘以及电磁干扰对周边器件的影响。电机固定方式可以采用端面螺钉、抱紧支架或者成型安装座，支撑面需要与轴线保持平行，否则皮带张紧或齿轮啮合时会给轴承带来附加径向力。接线端子位置同样影响走线，若设备内部线束弯曲半径不足，后期维护会非常困难。

　　从设计思路上看，该模型把外观曲面、内部电磁组件和传动支撑件放在同一装配环境中，能够帮助工程师同时检查外形包络、零件层级和运动关系。转子旋转时，绕组、换向器与轴一起运动，电刷和定子保持静止，两者之间存在滑动接触；在三维环境中明确这些运动关系，可以避免把固定件和旋转件错误约束，也能在后续做爆炸视图、装配工艺卡或原理说明时直接复用。

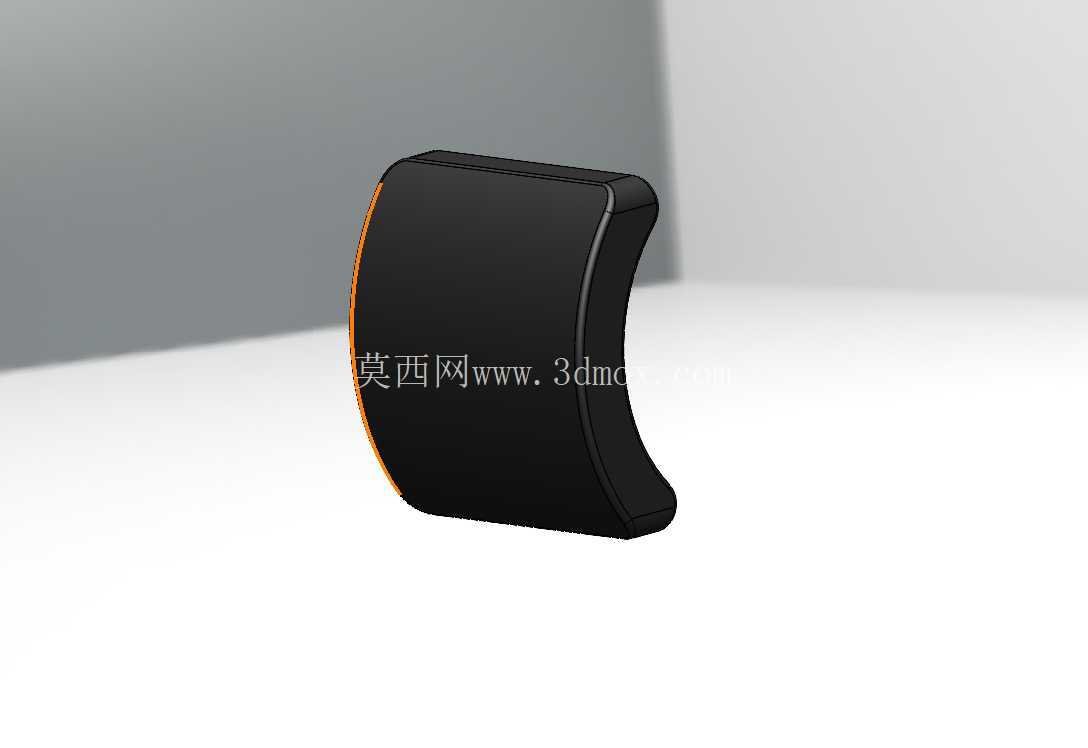

　　对于设备选型人员，这类数模的价值不止于展示外形。通过观察定子磁路、电枢槽型、换向器直径和轴承跨距，可以初步判断电机适合高速轻载还是低速大扭矩工况；通过轴伸长度、端盖止口和机身固定点，可以把电机快速放入机器人轮组、输送辊筒、摆动机构或实验台架中进行空间校核。对于教学和仿真人员，透明结构还能把磁场作用、电流换向、电刷摩擦和转子支撑这些抽象概念落到具体零件上，使装配关系、动力传递路径和维护点位都更加直观。
