带滚轮输送端的双导轨伸缩平移机构

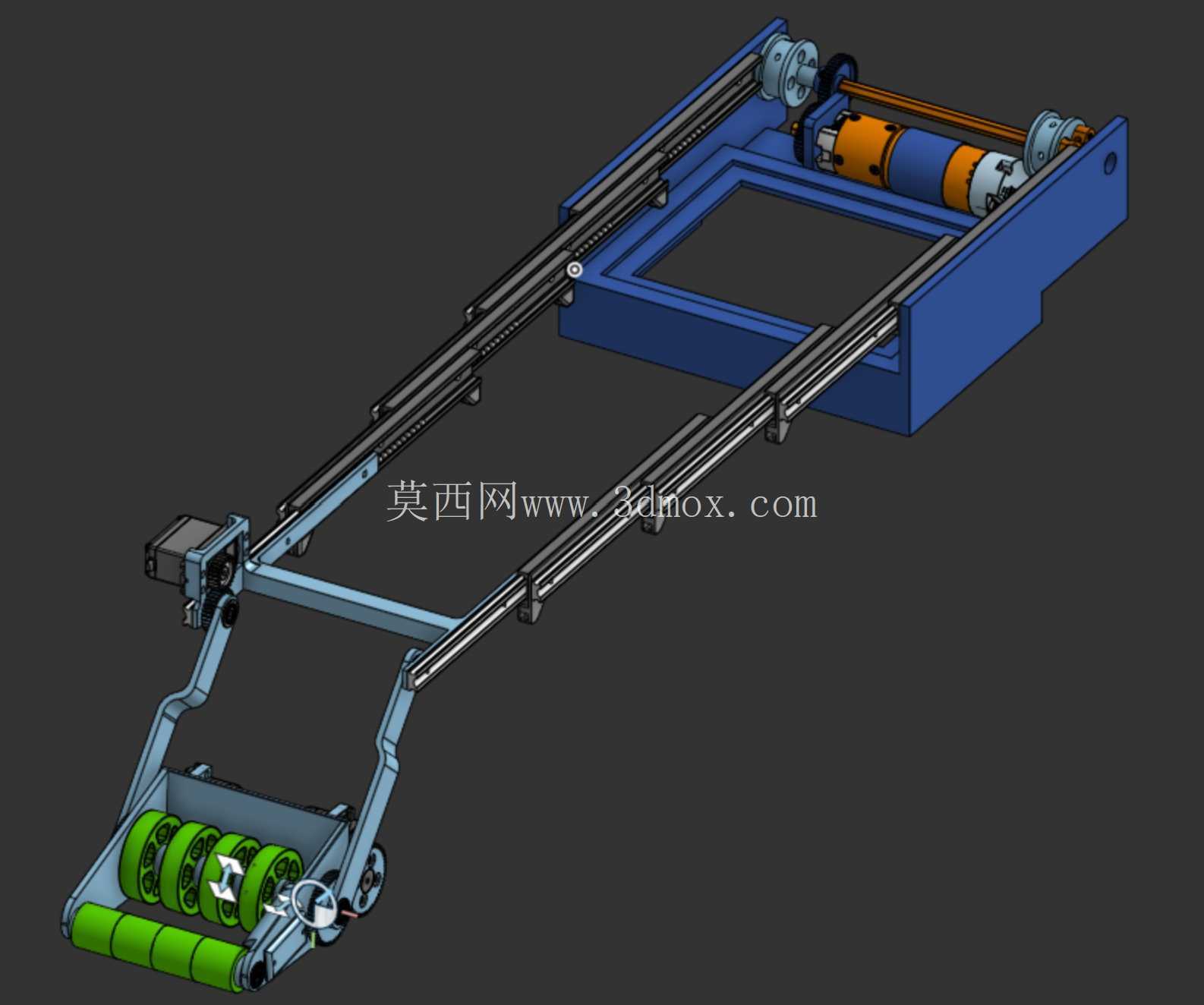

　　这套双导轨配置的伸缩平移机构，核心适配生产线上工件跨工位转运、窄空间内物料递推的作业场景，在电子组件装配线、小型零部件分拣线、仓储料箱接驳工位都能找到对应的应用位置，尤其适合安装空间纵深有限、需要机构在非工作状态完全收回、作业时伸出指定长度完成物料托举或输送的工况。从结构布局来看，固定端采用矩形框式焊接基座作为承载主体，基座两侧平行安装两根高精度线性导轨，滑动架通过多组滑块与导轨配合，保证伸缩过程中运动方向的直线度，避免伸出较长距离后出现悬臂下垂、运动卡滞的问题。驱动端布置在固定基座的尾部，采用气缸配合同步带的传动组合，气缸负责提供伸缩动作的核心推力，同步带则保证两侧滑动架运动的同步性，避免单侧受力过大导致滑块偏磨、导轨精度损失。

　　前端的作业端集成了多组平行布置的绿色聚氨酯滚轮，滚轮通过芯轴安装在前端摆架上，摆架与滑动架末端通过铰接结构连接，可根据对接工位的高度差做小范围的角度自适应，保证滚轮面与待输送工件底面完全贴合，减少工件输送过程中的剐蹭、卡料问题。设计过程中优先考虑了安装边界的适配性，固定基座的底面预留了多组标准安装孔位，可直接通过螺栓固定在设备机架或者生产线的型材框架上，不需要额外加工转接板；机构完全收回状态下，整体长度控制在固定基座的轮廓范围内，不会占用相邻工位的操作空间，伸出最大行程时，前端滚轮组的位置刚好覆盖相邻两个工位的对接间隙，可实现工件在两个无动力滚筒线之间的平稳过渡。结构细节上，导轨选用了带防尘密封端盖的标准线性导轨，

　　可适配车间内有少量粉尘的作业环境，延长维护周期；所有铰接位置都加装了自润滑铜套，不需要频繁加注润滑脂即可保证转动灵活性；滚轮采用聚氨酯材质，邵氏硬度控制在85A左右，既有足够的承载能力，又不会刮伤工件表面的涂层或者加工面，适合输送表面质量要求较高的电子零部件、注塑壳体类工件。在运动逻辑上，机构初始状态为完全收回，当上游工位的工件到达指定位置后，气缸驱动滑动架沿导轨伸出，前端滚轮组插入到上游工位的工件下方，待工件完全落在滚轮组上后，滑动架收回，将工件转运到下游工位的对接位置，滚轮自身可通过外接的小型同步带驱动实现转动，辅助工件完成最后的位置微调，不需要额外配置机械手抓取，整体结构简单，控制逻辑不复杂，后期维护成本较低。从受力角度分析，

　　固定基座的框式结构将导轨安装面的平面度控制在0.1mm以内，保证滑块运行时不会出现过约束；滑动架采用矩形钢管焊接后加工导轨安装面，在保证整体刚性的前提下控制了自身重量，降低驱动端的负载；前端摆架的铰接点位置经过重心匹配，当滚轮组承载工件时，摆架的受力方向始终沿铰接点的径向，不会出现额外的翻转力矩，保证机构运行的稳定性。这套机构可根据实际工位的行程需求调整导轨长度和滑动架的伸出距离，不需要改动核心的驱动和连接结构，适配性较强，对于需要做短距离直线伸缩、末端带输送功能的工位来说，是结构相对精简、可靠性较高的一种实现方案，建模过程中所有配合面都按照实际加工公差做了预留，安装孔位、配合尺寸都符合通用机械设计的标准规范，可直接导出工程图用于生产加工，也可作为模块化单元集成到整线设备的三维方案中做布局验证。
