尼龙10CF材质进气系统安装承载结构件

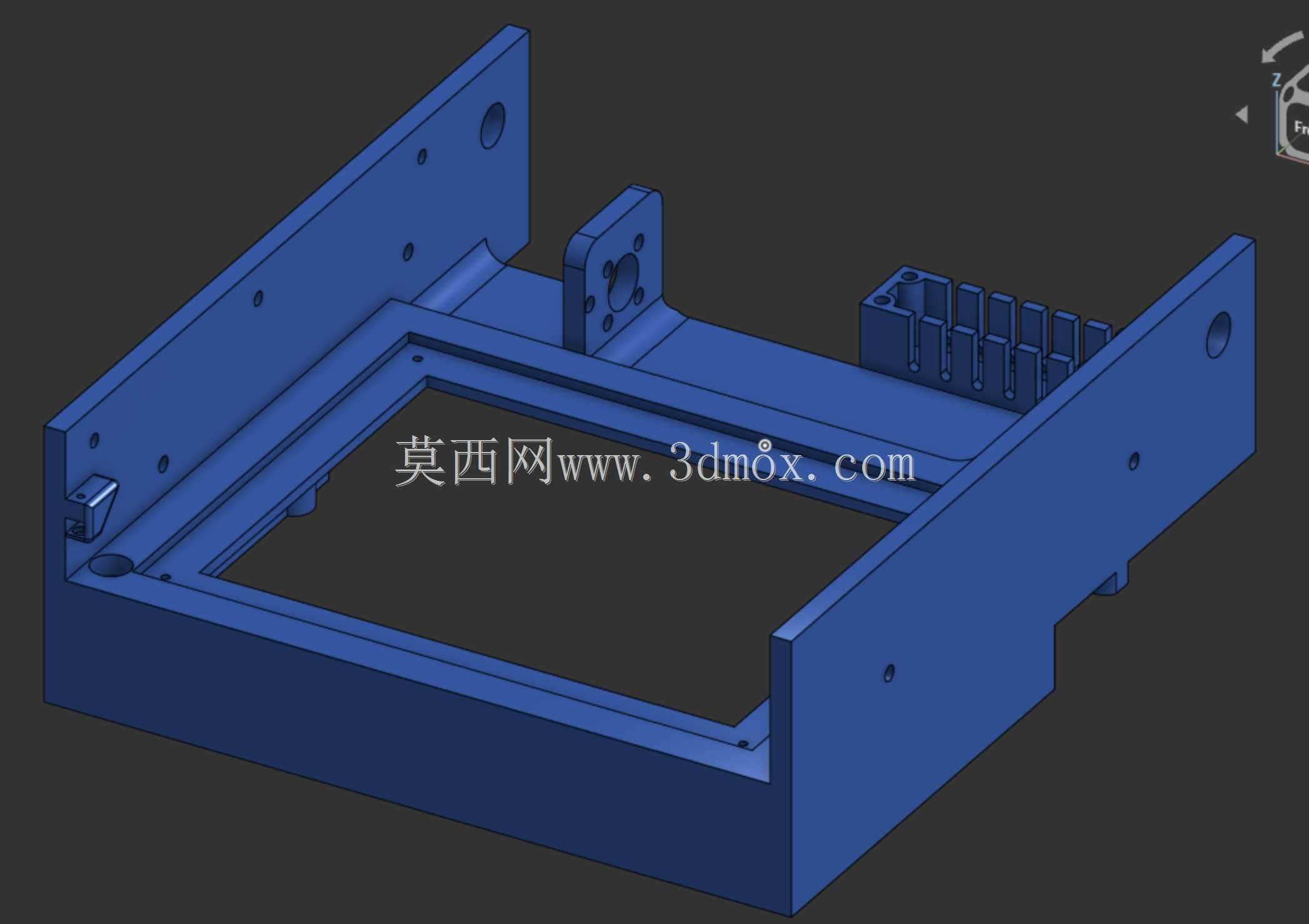

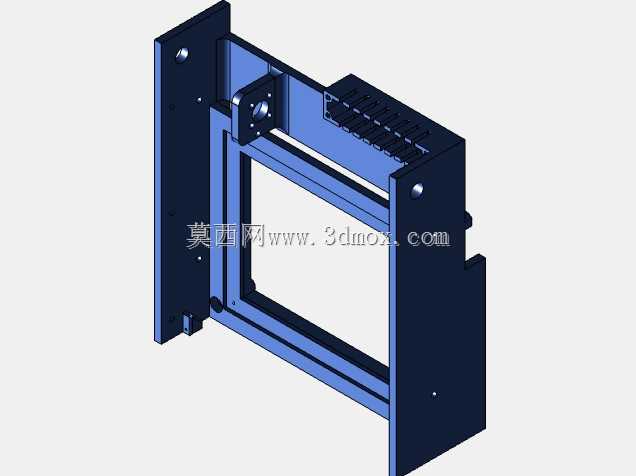

　　该结构件采用尼龙10CF碳纤维增强材质成型，主要应用于工业交流稳压类设备的进气系统集成安装场景，作为进气通路组件的核心承载基座，承担进气导流部件、过滤组件、传感检测模块的安装定位功能，同时为内部气流组织提供规整的流通边界，避免设备运行过程中气流紊乱引发的散热不均、元器件积尘等问题。从结构设计逻辑来看，整体采用框式开放式布局，两侧设置带安装孔的垂直立板，立板上的孔位按照安装基准做同轴度公差约束，可直接与设备主框架的预装螺柱对位，无需额外加工转接支架，减少装配环节的累计误差。底部为一体化成型的框型承托边，承托面的平面度控制在合理区间，能够保证进气过滤棉、导流格栅等平铺式组件安装后无翘曲间隙，避免未经过滤的空气从装配缝隙进入设备内部。

　　立板一侧集成了多槽位的插接结构，槽位的宽度与间距按照常用接插件的外形尺寸做适配设计，可直接固定进气通路的线束接插件、气路快插接头，省去额外的理线夹与接头固定座，让进气区域的管线排布更规整，减少管线对气流通道的占用。在安装边界设计上，整体结构的外轮廓尺寸充分考虑了交流稳压设备内部的预留安装空间，两侧立板的高度与设备内部风道的高度完全匹配，安装后可与风道侧壁形成完整的封闭气流通道，无需额外粘贴密封泡棉即可满足基础的密封要求。立板上的安装孔采用沉头设计，装配后螺栓头不会突出立板表面，避免与周边的电容、功率模块等元器件发生干涉，适配设备内部紧凑的排布需求。材质选用10%碳纤维填充的尼龙材料，相比普通纯尼龙材质，刚性提升40%以上，

　　长期在设备运行的温热环境下不会出现蠕变变形，能够持续保证各安装点位的位置精度，同时材料本身具备一定的自润滑特性，在插接件反复插拔、组件拆装维护的过程中，槽位与孔位不易出现磨损掉屑的问题，适配设备长期运维的需求。结构的转角位置均做了圆弧过渡处理，一方面减少注塑成型过程中的应力集中问题，降低成品开裂的概率，另一方面避免气流在转角位置形成涡流，降低气流通过时的风阻与异常噪音。框体中间的镂空区域按照进气流量需求做了尺寸优化，在保证整体结构刚性的前提下，尽可能扩大通流面积，减少进气阻力，保证设备运行时的进气量满足散热与内部正压防尘的需求。针对不同组件的安装需求，结构上还预留了多个不同规格的定位凸台，

　　凸台的高度按照对应组件的安装间隙做差异化设计，比如传感模块的安装凸台高度略高于过滤组件的承托面，避免过滤组件更换时磕碰传感探头；快插接头的安装位置做了局部加厚处理，保证接头插拔过程中结构不会出现开裂变形。整个结构没有多余的冗余设计，所有的结构特征都服务于进气系统的组件固定、气流组织、安装适配三个核心功能，在满足使用强度的前提下尽可能控制材料用量，降低单件的生产成本与成型周期，适配批量装备的生产需求。
