30比1比例轮式装载机工程作业机械

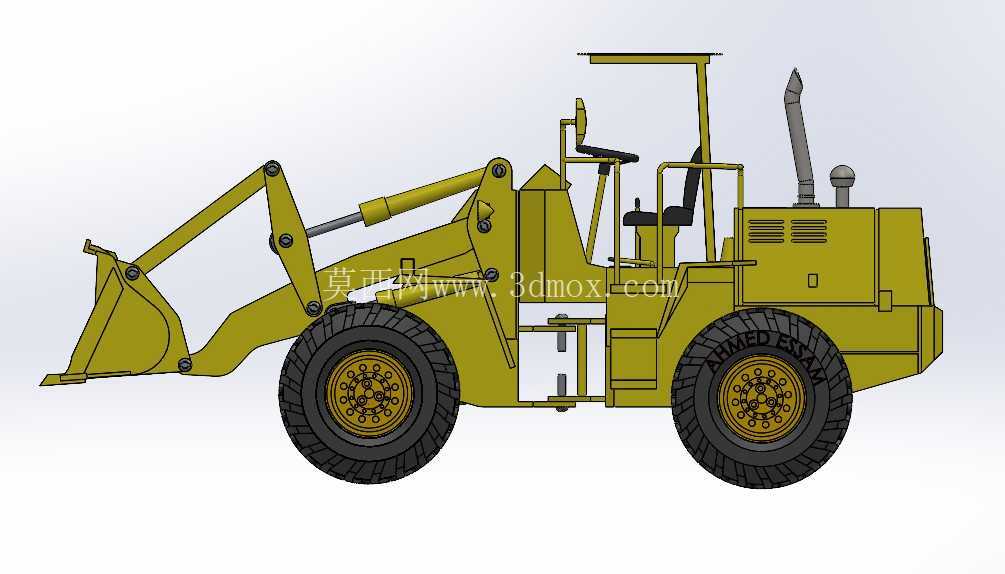

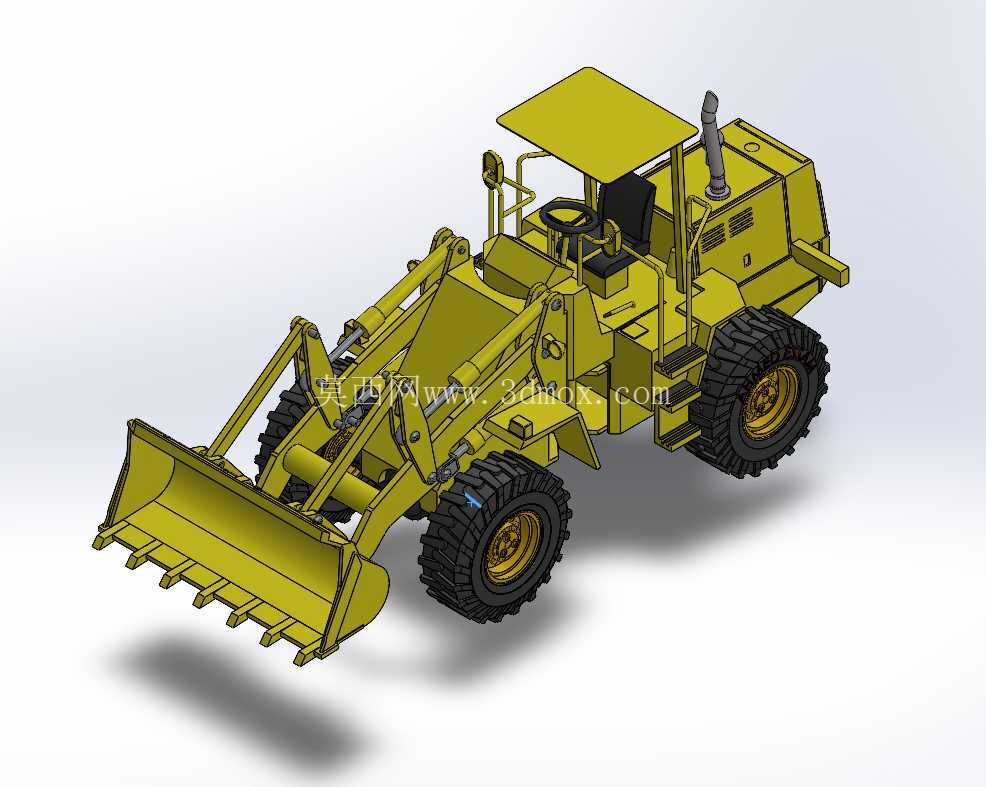

　　轮式装载机作为土方施工作业里的核心周转设备，常出现在市政基建、矿山剥离、料场转运、厂区散料倒运这些场景里，和履带式设备比起来，它转场速度快、对硬化路面破坏小，短距离转场不需要额外平板车转运，在中小型工程里的适配性非常高。这个按30:1缩放比例完成的轮式装载机构型，还原了常规中型装载机的完整作业结构，从前端铲装工作装置到后部动力舱、驾驶防护结构都做了对应还原，没有做过度的外观简化，能清晰看到各部件的装配逻辑与运动边界。

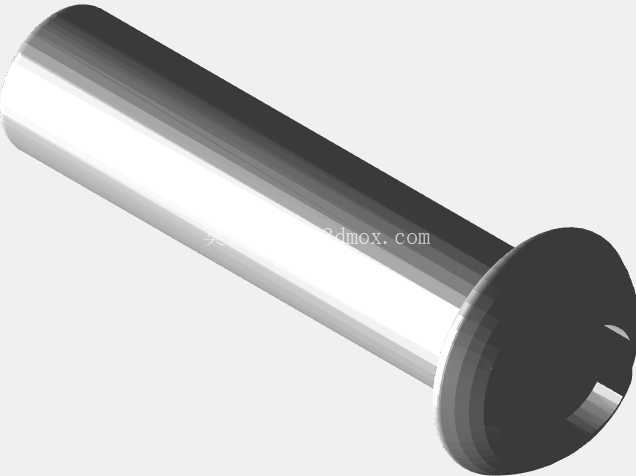

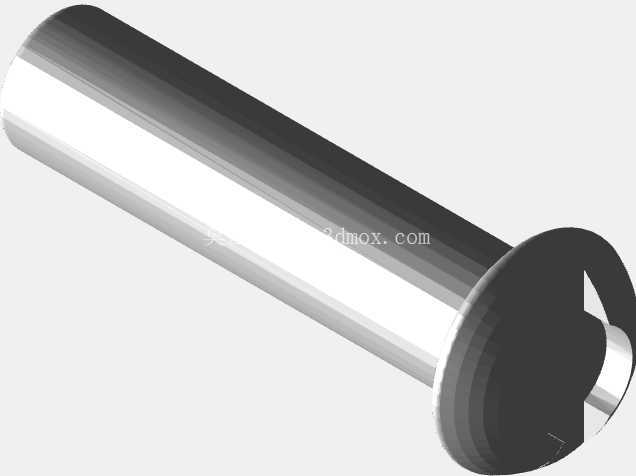

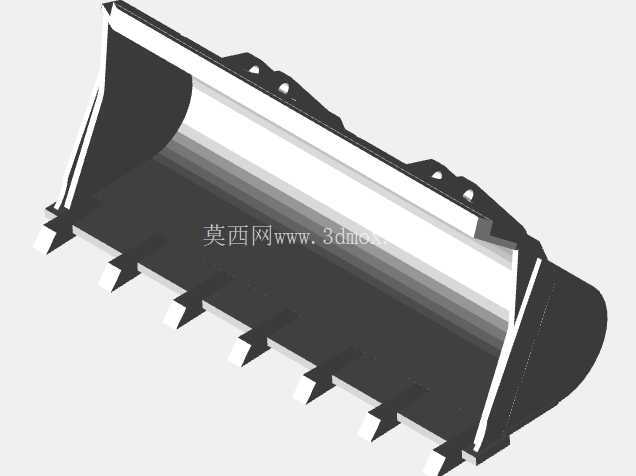

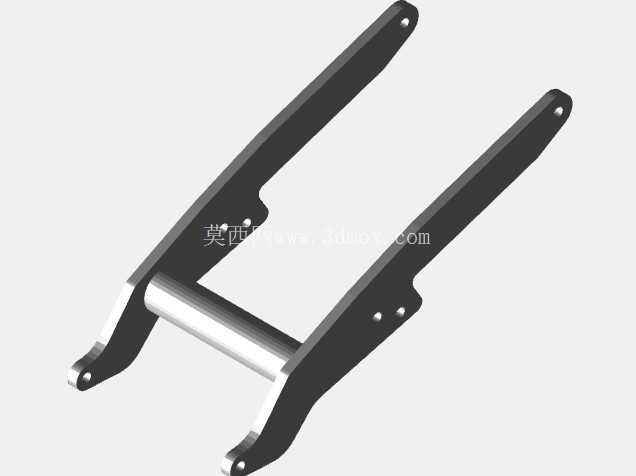

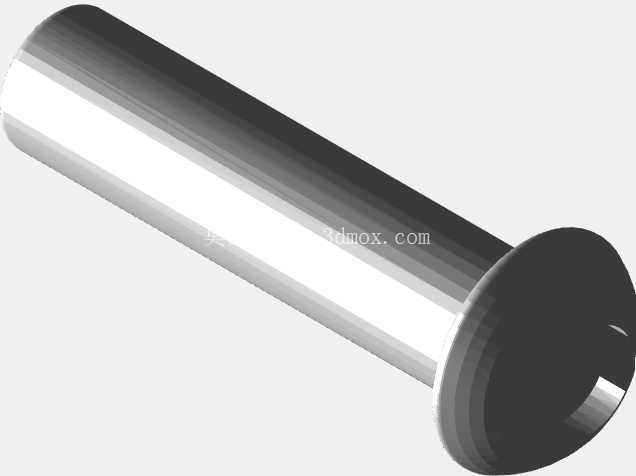

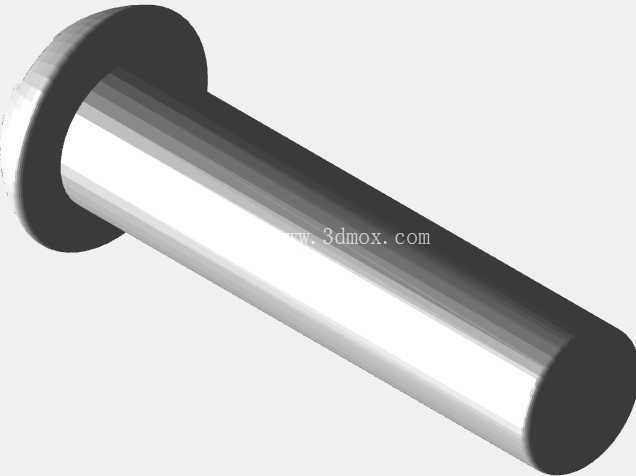

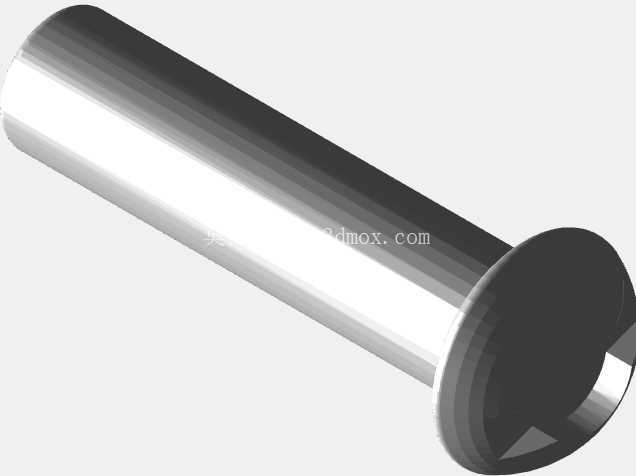

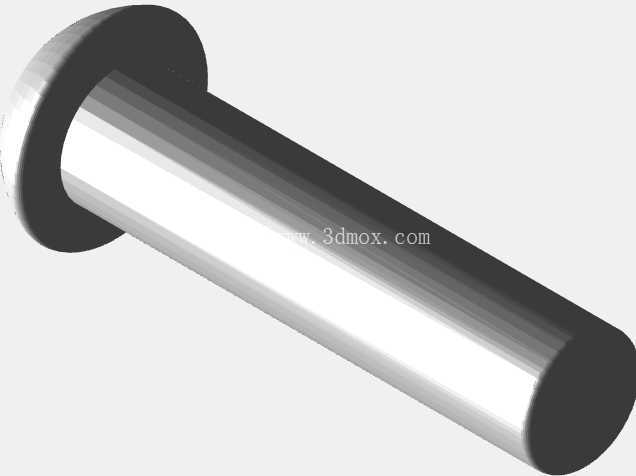

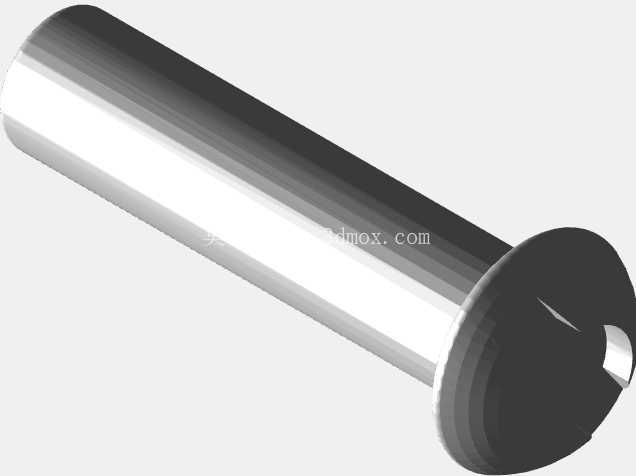

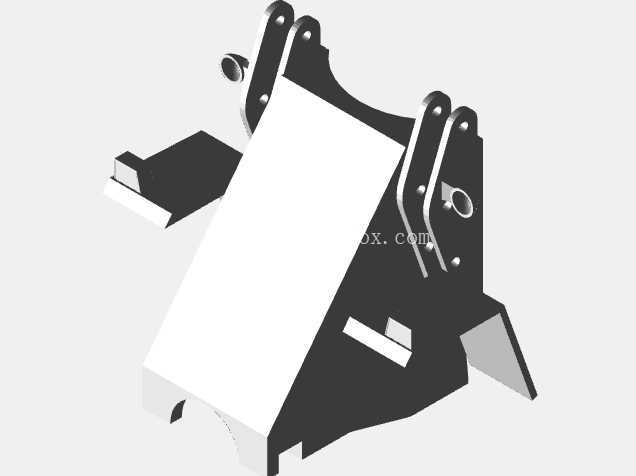

　　从实际作业逻辑来看，这类轮式装载机的核心功能是完成散状物料的铲装、短距离运输与卸料，前端铲斗带斗齿结构，切入料堆时能有效降低插入阻力，动臂与摇臂、连杆组成的工作装置，能实现铲斗举升、收斗、卸料的连贯动作，举升行程覆盖常规自卸车货箱高度，满足不同卸料高度的作业需求。设计时首先要匹配作业载荷与结构强度的平衡，轮式设备的载荷传递路径从铲斗经动臂传递到前车架，再通过铰接结构传递到后车架，前后车架的铰接点是整机受力最复杂的位置，既要承受作业时的垂直载荷、侧向载荷，还要满足转向时的相对转动需求，所以铰接位置的销轴、轴承结构都要做对应强度冗余设计，避免重载转向时出现结构变形。

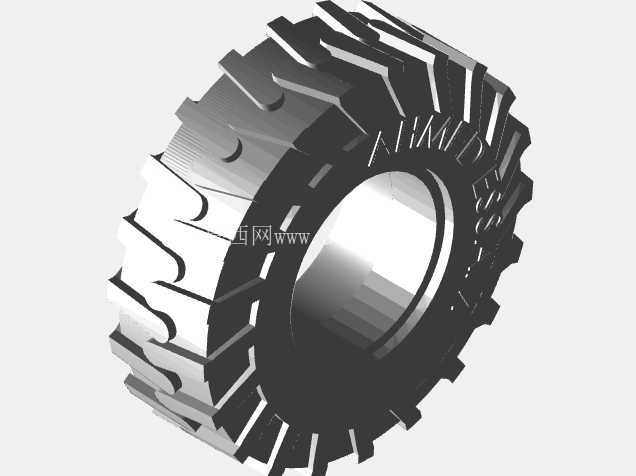

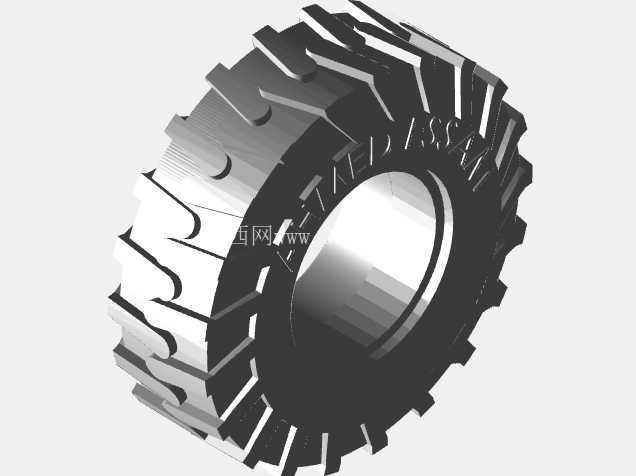

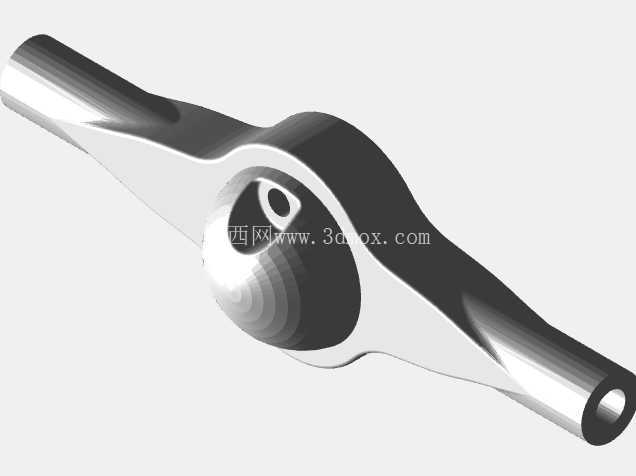

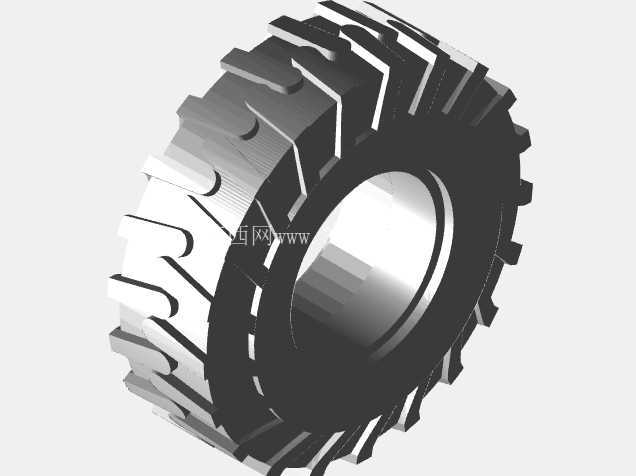

　　整机的外形尺寸边界要匹配作业场景的通行需求，常规同比例实机的宽度控制在2.5米左右，长度含铲斗在8米上下，高度到驾驶室顶棚约3.2米，能满足厂区、市政道路的通行限界要求，转弯半径控制在6米以内，适配狭小场地的转向作业需求。行走系统采用大花纹越野轮胎，胎面深度足够应对非铺装路面的抓地力需求，轮边减速结构搭配驱动桥，能提供足够的牵引力，保证铲装时切入料堆不打滑。动力舱布置在整机后部，一方面能平衡前端铲装时的载荷，避免翘头，另一方面也方便散热系统、排气系统的布置，高位排气结构能避免作业时扬尘进入进气系统，空滤的布置位置也预留了足够的维护空间，日常保养时不需要拆解过多覆盖件就能完成滤芯更换。

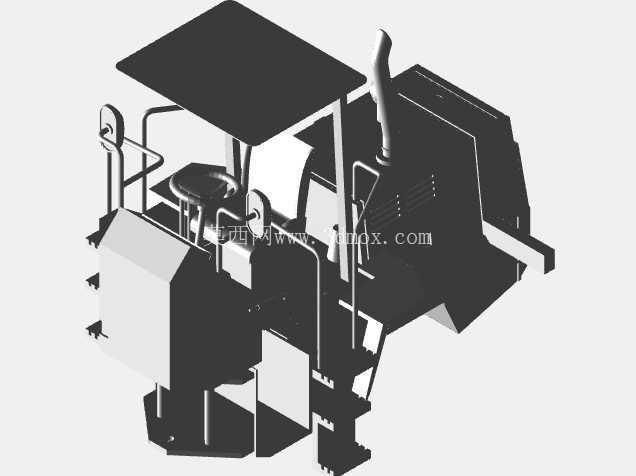

　　驾驶室采用开放式顶棚结构，在南方高温作业场景下通风性更好，视野也更开阔，驾驶员能清晰看到铲斗刃口与轮胎的位置，作业时的对位精度更高，操纵杆的布置位置在座椅两侧，符合人机工程学要求，长时间作业不容易产生疲劳。液压系统的管路布置沿着动臂、车架内侧走线，既避免了作业时物料磕碰管路，也让整体外观更整洁，管路的弯曲半径都符合液压管路的安装要求，不会出现过小折弯导致的通流阻力增大问题。燃油箱、液压油箱布置在车架两侧，加油口的高度符合日常操作的人机高度，不需要攀爬太高就能完成补油作业，油箱底部预留了放油螺塞，方便定期更换油液时排空旧油。

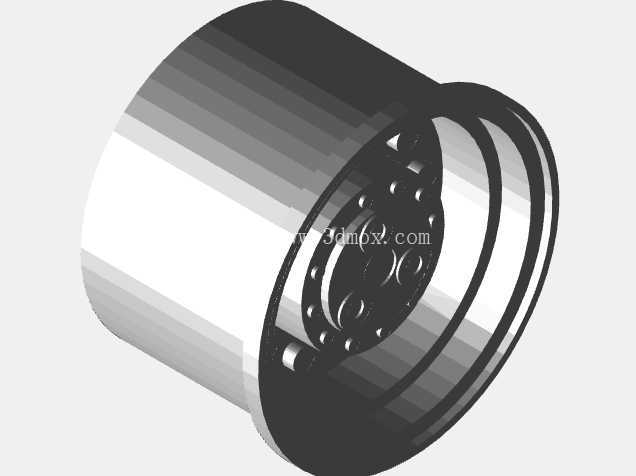

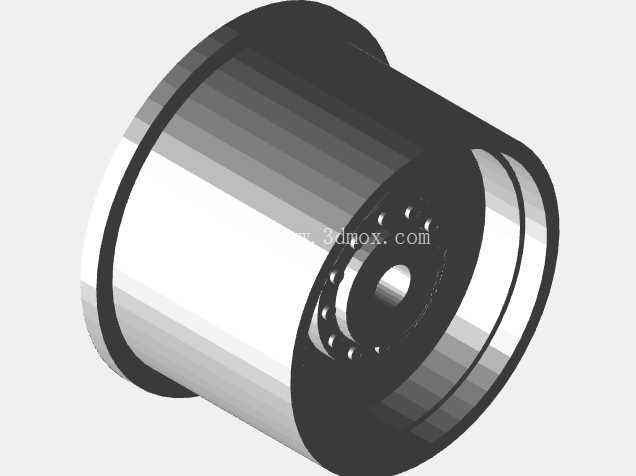

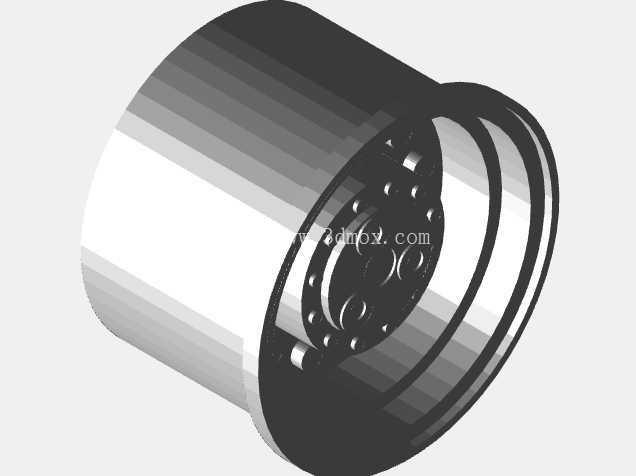

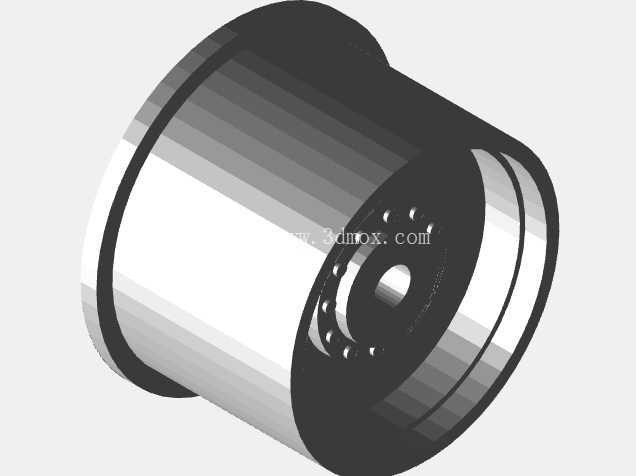

　　从建模逻辑来看，这个构型先从整体布局入手，确定前后车架的铰接位置、轴距、轮距这些核心参数，再依次搭建工作装置、行走系统、动力舱、驾驶室的结构，每个部件的装配关系都和实机保持一致，动臂的铰接点位置经过运动仿真验证，能保证收斗、举升、卸料全行程里铲斗的角度符合作业要求，不会出现撒料或者铲斗碰轮胎的干涉问题。轮胎的花纹、轮毂的螺栓结构都做了细节还原，能直观看到行走系统的装配关系，动力舱的散热格栅、排气筒、爬梯、扶手这些细节结构也都有体现，不是简化的块面模型，不管是用来做结构参考、作业仿真演示，还是做场景展示都能满足需求。

　　这类轮式装载机在实际使用里，还可以通过更换属具拓展作业场景，比如换装货叉能完成叉装作业，换装扫雪装置能完成冬季道路除雪，换装破碎锤能完成轻度破碎作业，属具更换的接口都采用通用快换结构，不需要改动主机的液压管路就能完成属具切换，设备的利用率能得到很大提升。建模时也预留了属具接口的安装位置，后续拓展不同属具时不需要改动主体结构，只需要在前端工作装置的对应位置装配属具模型即可。整机的重心位置经过匹配，空载时重心在前后桥中间偏后位置，满载举升时重心前移也不会超出稳定区域，作业时的稳定性有足够保障，不会出现侧翻或者翘头的风险。
