法兰连接式三通节流阀结构设计

　　在石油炼化、化工流体输送、市政供水管网以及工业液压系统的管路布局中，节流阀是承担管路流量精准调节、局部压降控制的核心管路元件，这款三通结构的法兰式节流阀，针对多支路管路的流量分配调节场景设计，可同时对接两条横向主通路与一条竖向控制支路，无需在管路中额外加装三通接头与独立节流阀，大幅减少管路连接节点的泄漏风险点，也能压缩管路安装的整体占用空间。从实际工况适配来看，这类三通节流阀常应用在需要对主路流体进行分流调节、或是支路流量精准配比的场景，比如化工反应釜的进料支路配比、换热系统的冷热流体流量调节、液压系统的支路压力控制等工况，相比两通节流阀，它能在单个阀位完成多通路的流量调控，减少管路中的阀件数量，降低系统整体的流阻损失。

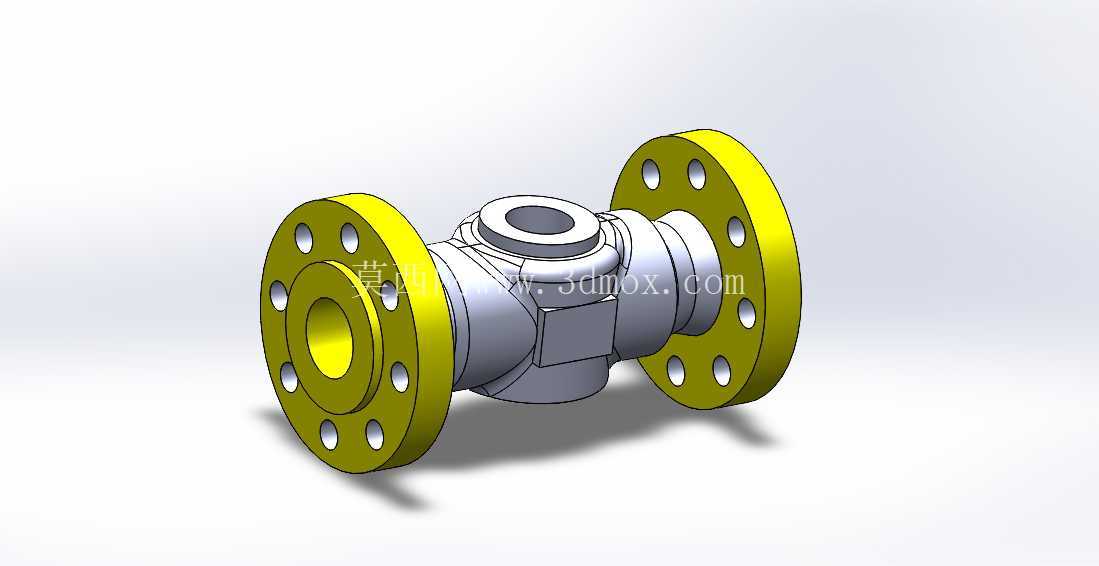

　　从结构设计逻辑来看，这款阀采用对称式法兰连接结构，两端的法兰盘采用标准凸面法兰设计，法兰盘上均匀分布8个螺栓通孔，可与同压力等级的管路法兰直接对接，安装时无需额外加工转接结构，法兰密封面的平面度公差控制在0.1mm以内，配合密封垫片可满足中低压管路的密封要求，避免流体在连接位置出现外漏。阀体主体采用流线型流道设计，内部流道转角处做圆弧过渡处理，相比直角转角流道，能有效降低流体通过时的局部紊流与冲蚀，延长阀体的使用寿命，同时减少流道内的压力损失，提升流量调节的线性度。中间的阀腔位置预留了节流元件的安装空间，上部的圆柱形接口用于安装阀杆与调节执行机构，可根据实际使用需求选配手动调节手轮、气动执行机构或是电动执行机构，适配不同自动化程度的控制系统。

　　从安装边界尺寸来看，两端法兰的端面间距根据公称通径匹配标准管路安装尺寸，法兰盘的外径、螺栓孔中心距、螺栓孔直径均符合对应压力等级的法兰尺寸标准，设计时已预留足够的螺栓安装操作空间，安装时可直接在现有标准管路上替换同规格阀件，无需重新调整管路间距。上部执行机构安装接口的中心与阀体流道中心保持同轴，保证阀杆运动时的对中度，避免阀杆偏磨导致的节流间隙不均、调节精度下降问题。阀体两侧的结构对称设计，也让安装时无需区分进出口方向，降低现场安装的出错概率，同时对称的受力结构能让阀体在承受管路压力与流体冲击时受力更均匀，减少单侧应力集中导致的阀体变形风险。

　　在功能特性上，这款节流阀的节流元件采用锥面节流结构，相比平面节流结构，它的流量调节线性区间更宽，在小开度工况下也能保持稳定的流量调节精度，不会出现小开度时流量突变的问题，适合需要精准微调流量的工况。阀腔内部的节流面做了硬化处理，可耐受含少量固体颗粒流体的冲蚀，适配更多复杂流体介质的输送场景。法兰连接的结构形式也让阀件的后期维护更便捷，需要检修或更换节流元件时，只需拆卸上部阀盖即可完成内部元件的更换，无需将整个阀体从管路上拆卸下来，大幅降低维护的工作量与停机时间。在管路布局设计时，这款三通节流阀可直接布置在管路的分支节点位置，替代传统的三通加两通阀的组合结构，减少管路的焊接或法兰连接点，不仅能降低管路系统的整体泄漏概率，也能让管路布局更紧凑，尤其适合安装空间受限的设备内部管路布局，比如成套液压站、小型化工反应装置、集成式换热机组等场景的管路设计。建模过程中对所有配合面的尺寸公差、安装间隙都做了参数化设定，可根据不同的公称通径、压力等级快速调整参数生成对应规格的模型，适配不同项目的选型设计需求，模型中所有的倒角、圆角、螺栓孔等工艺细节都按实际加工要求做了还原，可直接用于管路装配干涉检查、施工布局模拟等工作。
