笼式套筒式控制阀内件笼架结构设计

　　笼式控制阀的核心内件笼架，是决定整阀调节精度、流通能力与抗气蚀性能的关键承载构件，这类结构广泛应用于石油化工长输管线、煤化工高压差工况、电站给水调节系统以及市政水务的精准调压场景，区别于传统单座、双座阀的阀芯导向形式，笼架式结构通过侧壁开窗的几何构型，同时承担阀芯导向、流体整流、流量特性适配三重功能，在高压差、含少量固体颗粒的流体工况下，能大幅降低阀芯受到的不平衡力，减少阀杆密封件的偏磨损耗，延长整阀的在线服役周期。

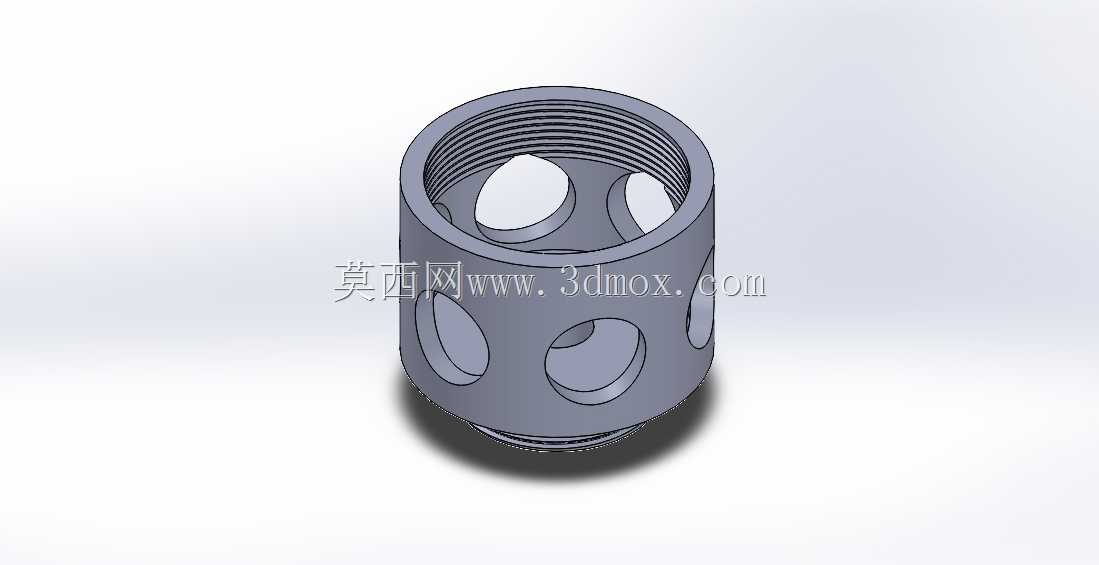

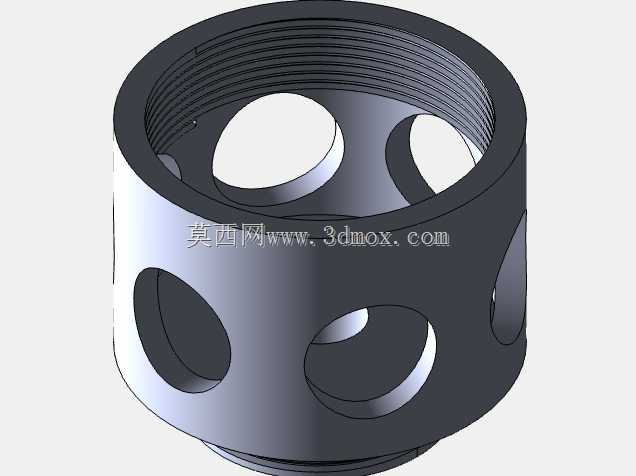

　　从结构设计逻辑来看，该笼架采用整体筒式构型，上端加工内螺纹用于和阀盖或者套筒压套实现刚性连接，安装时需保证螺纹旋合长度满足额定压力下的抗拉脱要求，螺纹公差选用6H级配合，避免装配后出现同轴度偏差导致阀芯卡涩。筒身侧壁均匀分布多组圆形开窗，开窗的排布角度、开孔直径、孔边倒圆参数直接对应阀门的流量特性，等百分比特性的开孔会沿轴向做变径排布，线性特性则采用等径等距开孔，设计时需通过流场仿真验证不同开度下的流通面积变化率，避免小开度工况下出现流速激增引发的气蚀、冲蚀问题。所有开孔边缘均做R0.5-R1的倒圆处理，消除锐角边的应力集中，同时减少流体经过时的涡流噪声，针对高压差工况，还可在开孔外侧叠加多层节流孔板结构，实现逐级降压，避免空化气泡直接冲击阀体内壁。

　　笼架的内孔是阀芯的运动导向面，加工时需保证内孔圆柱度不低于0.02mm，表面粗糙度达到Ra0.8，和阀芯导向面的配合间隙控制在0.03-0.05mm，间隙过大会导致阀芯振动引发阀杆振荡，间隙过小则会在高温工况下因热膨胀出现卡滞。筒身下端为密封贴合面，加工时需保证端面和内孔轴线的垂直度不大于0.01mm，和阀座密封面配合时能实现均匀压紧，避免出现偏斜导致的内漏。安装边界方面，该类笼架的外径需和阀体内腔的导向台阶保持H7/h6的间隙配合，装配时需保证笼架轴线和阀杆轴线的同轴度误差不超过0.02mm，否则会直接导致阀芯动作卡阻、密封面偏磨。

　　在实际工况应用中，笼架的材质选型需匹配流体介质特性，常规水、油品工况选用304或316不锈钢即可满足强度和耐蚀要求，含硫天然气、强酸强碱工况则需选用双相钢或者哈氏合金材质，针对含固体颗粒的浆料工况，还需在笼架内表面、开孔边缘做硬化处理，比如堆焊司太立合金或者做氮化处理，表面硬度达到HRC45以上，提升抗冲蚀性能。设计建模过程中，需重点校验筒身开窗后的结构强度，在额定工作压力的1.5倍水压试验工况下，筒身的最大变形量不得超过0.01mm，避免高压下笼架变形挤压阀芯导致动作失效，同时需核算开窗处的应力集中系数，确保循环载荷下的疲劳寿命满足阀门开关10万次以上的设计要求。

　　不同于普通的阀类支撑构件，笼架的开窗构型不是简单的通孔设计，每一组开孔的位置、角度都需要和阀芯的行程做匹配计算，比如当阀芯行程达到额定行程的20%时，对应的开窗开启面积需匹配该开度下的目标流量系数，建模时需通过参数化关联，将阀芯行程、开窗面积、流量系数三者做联动校验，避免出现开度-流量曲线畸变的问题。此外，笼架上端的螺纹连接处需设计退刀槽，退刀槽的圆角半径不小于1mm，避免螺纹根部应力集中导致承压时开裂，下端密封面处可根据需求设计密封垫安装槽，用于放置金属缠绕垫或者柔性石墨垫，保证和阀座连接位置的静密封性能，杜绝阀腔内部的内漏窜压问题。
