工业用球阀阀杆精密结构设计

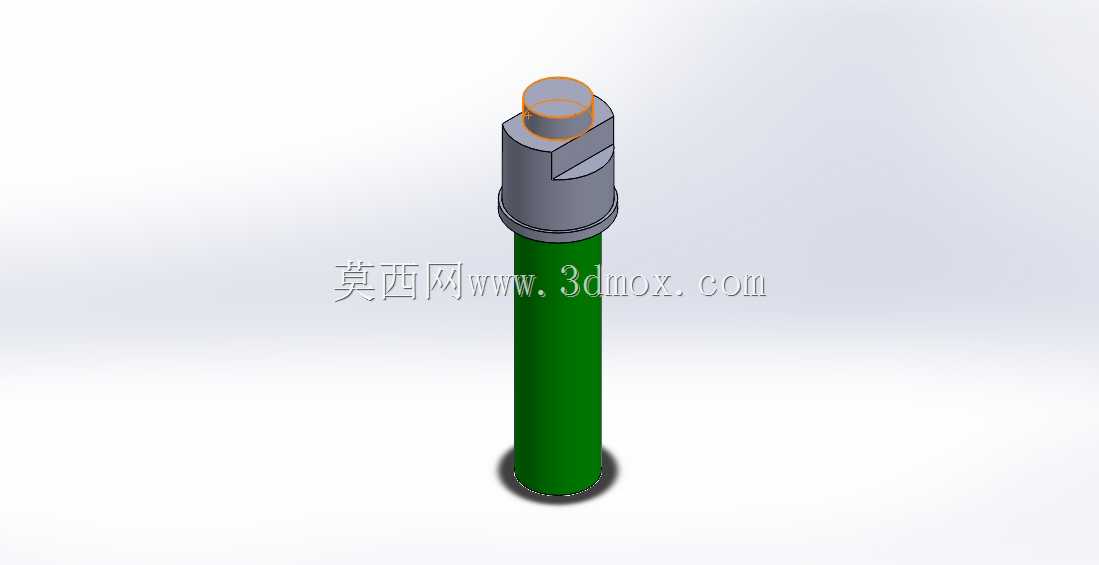

　　从实际应用场景来看，这类阀杆多用于公称通径DN15到DN50的低压球阀，适配水、油品、弱腐蚀性化工介质等常规输送工况，在给排水管路、小型化工配料管线、暖通空调水系统、普通工业设备的流体控制回路中都有大量应用，其上端的扁方结构是直接与手柄或者执行器输出轴配合的部位，设计时特意将扁方的对称度公差控制在0.05mm以内，避免装配后出现手柄偏转角度不准、开关位错位的问题，扁方上方的圆柱凸台是与阀盖填料压套的配合定位面，装配后该部位与填料函内的密封填料紧密贴合，承担阀杆部位的动密封作用，防止管路内的介质顺着阀杆间隙向外泄漏。在流体输送管网、工业过程控制管路系统中，球阀作为截断或调节介质通断的核心元件，其动作可靠性直接决定整套管路系统的运行稳定性，而阀杆作为连接执行端与阀芯的核心传动零件，是球阀扭矩传递、动作执行的关键受力部件，本次设计的阀杆结构针对中小通径浮动球阀的应用场景做了针对性的结构优化，适配常规工况下的手动、气动执行机构驱动需求。

　　阀杆中段的环形凸肩是核心的受力限位结构，装配后该凸肩被压在阀盖与阀体之间的限位台阶处，一方面承受阀门关闭时介质压力向上的推力，避免阀杆被介质压力顶出，另一方面也作为阀杆旋转的轴向定位基准，保证阀杆转动时不会出现上下窜动，降低密封填料的异常磨损速率。下部的长圆柱段是插入阀芯槽内的驱动端，圆柱末端做了小角度倒角，方便装配时快速对准阀芯的驱动槽，降低现场装配的对位难度，该段与阀芯槽的配合间隙控制在0.1mm到0.2mm之间，间隙过小会导致装配困难、低温工况下热胀卡涩，间隙过大则会导致开关动作空程过大，阀门开关位置精度不足，传递扭矩时还容易出现冲击载荷，长期使用会造成配合面的挤压变形。

　　设计过程中特意规避了传统阀杆容易出现的应力集中问题，在扁方与圆柱凸台的过渡位置、凸肩与上下圆柱段的连接位置都做了R0.5的圆角过渡，避免扭矩传递过程中在直角台阶处出现应力集中，导致阀杆受扭断裂，尤其是在阀门频繁开关、带压启闭的工况下，圆角过渡结构能大幅提升阀杆的抗疲劳强度，延长零件的使用寿命。从安装边界来看，该阀杆的轴向安装尺寸完全匹配对应通径球阀的阀盖填料函深度，装配后上端扁方露出填料压套的高度刚好满足标准手柄或者小型气动执行器的安装要求，不需要额外加装接长杆，径向尺寸上，密封配合面的直径公差按照h7精度加工，既能保证与填料的紧密贴合实现密封，又不会因为尺寸过盈量太大导致阀杆转动扭矩过高，操作费力。

　　实际选型时需要注意，该结构阀杆的扭矩传递能力适配PN16及以下压力等级的球阀，如果用于更高压力等级的工况，需要重新校核凸肩的抗剪切强度以及扁方部位的挤压应力，避免高压工况下阀杆变形失效。另外，阀杆表面的粗糙度设计也做了区分，与填料接触的密封面粗糙度要求达到Ra1.6，降低填料的磨损速度，延长密封填料的更换周期，其余非配合面的粗糙度控制在Ra6.3即可，在满足使用要求的前提下降低加工成本。在三维建模过程中，所有配合尺寸都预留了合理的公差带，装配验证时可以直接通过软件的干涉检查功能确认阀杆在全行程转动过程中与阀盖、填料、阀芯等相邻零件不存在运动干涉，转动过程中各配合面的接触压力分布均匀，不会出现局部偏磨的问题。
