工业控制阀配套连接插头结构设计

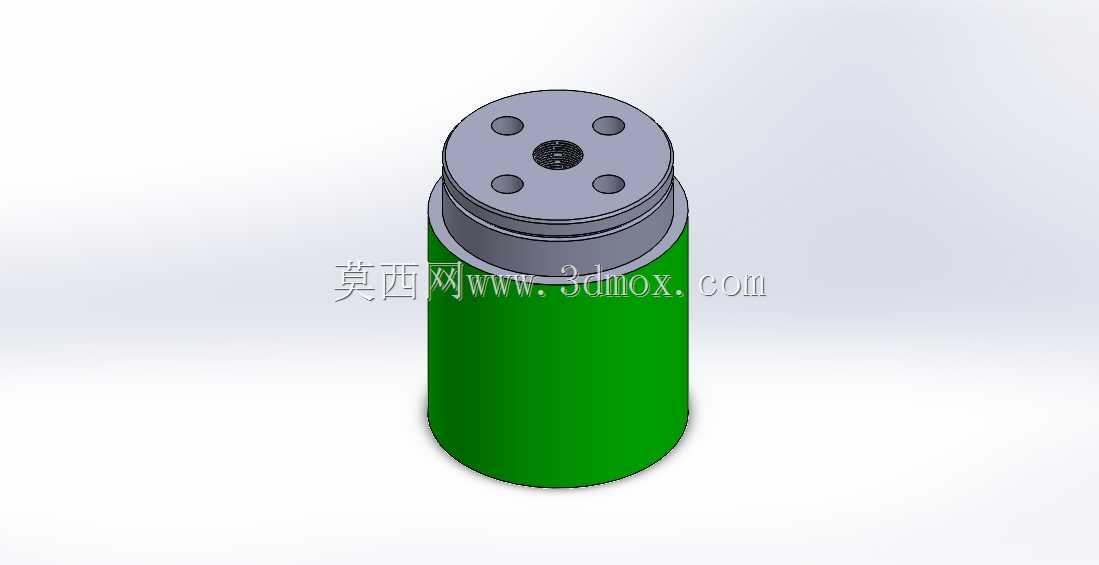

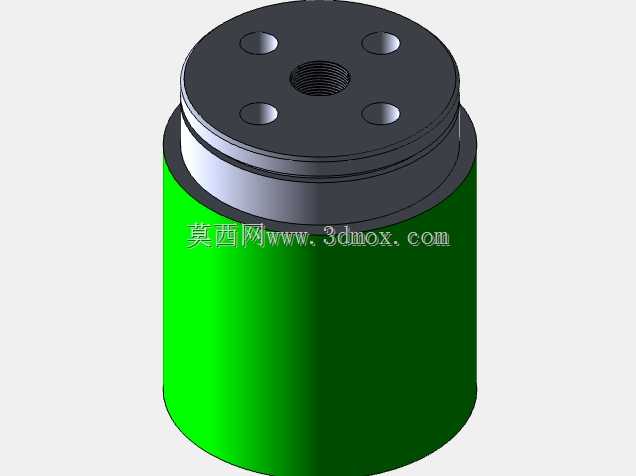

　　在流体控制回路的现场布设环节，控制阀插头是衔接阀体电磁驱动模块与外部控制线缆的核心衔接部件，其结构合理性直接决定信号传输稳定性与现场防护可靠性，不少现场出现的控制阀误动作、信号中断故障，追根溯源都和插头结构设计缺陷、安装匹配度不足有直接关联。这款插头的整体结构采用圆柱式同轴布局，主体绝缘基座选用耐油工程塑料材质，外层绿色防护套采用软质耐候橡塑材料，可在-20℃到80℃的工业现场环境下长期使用，不会出现材质脆化、密封失效的问题。顶部端盖为金属材质，均匀布设四个安装定位孔，中心位置为导电触点的密封安装位，四个孔位的位置度公差控制在0.05mm以内，可保证和阀体端插座对接时，所有触点同步贴合，不会出现单边接触不良、插装卡滞的问题。

　　从实际应用场景来看，这类插头广泛适配气动换向阀、液压比例阀、电磁开关阀的接线端，不管是工厂自动化生产线的气动控制回路，还是液压站的压力、流量控制阀组，或是化工管线的流体控制阀件，都需要这类结构的插头完成电气连接。和传统的螺钉压接式接线端子相比，这种集成式插头的现场安装效率可提升60%以上，不需要现场逐一压接导线、做绝缘处理，只要将预制好线缆的插头对准插座插合，通过端盖的四个固定螺钉完成锁紧即可，大幅降低现场接线的人工成本与接线错误概率。设计过程中，首先要匹配对应控制阀的安装接口尺寸，插合端面的外径公差采用h7级精度，和阀体插座的配合间隙控制在0.1mm以内，既可以保证插装顺畅，又能避免间隙过大导致的粉尘、水汽侵入。

　　端盖的四个安装孔采用沉孔设计，锁紧螺钉选用M3内六角不锈钢螺钉，沉孔深度可保证螺钉头部完全没入端盖平面，不会出现凸起干涉，同时螺钉拧紧力矩控制在0.8N·m，既可以保证端面密封圈的压缩量达到25%的最优密封区间，又不会因为力矩过大导致塑料基座开裂。插头内部的导电触点采用铜基镀银材质，接触电阻小于5mΩ，可承载最大10A的控制电流，适配绝大多数电磁阀、比例阀的驱动功率需求，触点和绝缘基座之间采用环氧树脂灌封处理，可达到IP67的防护等级，即使在有切削液飞溅、户外淋雨、粉尘浓度较高的工况下，也不会出现触点短路、锈蚀的问题。外层的绿色防护套和内部基座之间采用倒刺结构卡合，防护套尾部设计有线缆密封格兰头，可适配外径6mm到10mm的控制线缆，拧紧格兰头后可实现线缆处的密封，同时可以承受100N以上的线缆拉拔力，避免现场布线拖拽导致的线缆从插头内部脱落。从安装边界来看，这款插头的整体外径为32mm，总长度为58mm，安装时需要在阀体接线端预留至少40mm的径向操作空间，用于拧紧四个固定螺钉，轴向方向需要预留至少80mm的线缆弯曲半径，避免线缆过度弯折导致内部线芯断裂。

　　在实际选型匹配时，除了核对安装孔位的中心距、插针定义之外，还要确认插头的防护等级是否满足现场工况需求，比如在有腐蚀性气体的化工场景，需要选用外层防护套为氟橡胶材质的版本，在有防爆要求的场景，还需要配套选用防爆型的密封填料结构。建模过程中，所有配合面都做了0.2mm的安装导向倒角，插合端面设计有定位防呆槽，可避免现场安装时插反导致的触点接反、设备损坏问题，密封圈的安装槽尺寸按照O型圈的线径做了15%的预压缩设计，保证长期使用后密封圈不会出现永久变形、密封失效的问题。和市面上常见的方形插头相比，这种圆柱式结构的插头抗扭转性能更好，在现场有振动的工况下，不会因为长期振动导致锁紧螺钉松动、插头脱落，四个对称布置的螺钉可以让端面密封圈的受力更加均匀，不会出现局部密封压合不实的问题。
