台式数控雕刻加工设备结构设计方案

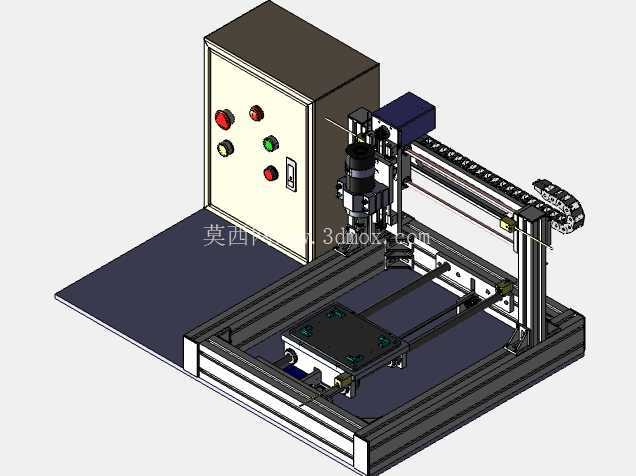

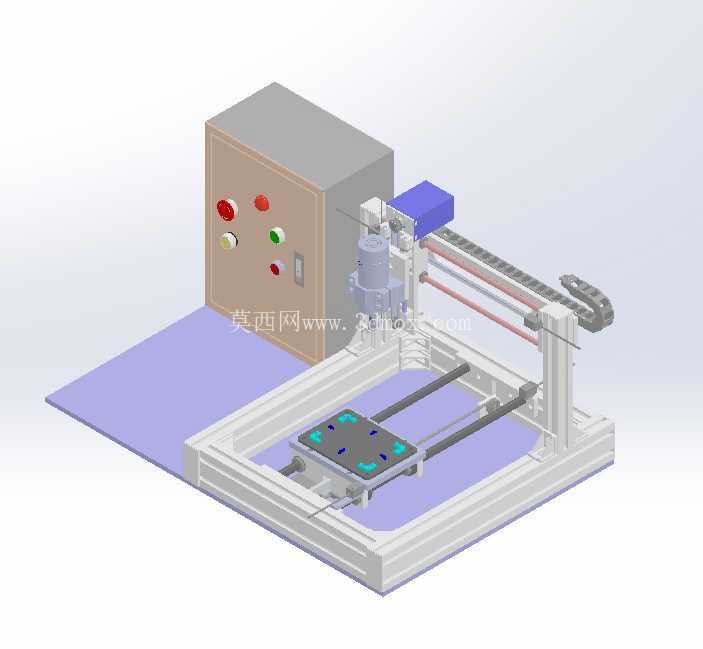

　　这套台式数控雕刻设备的结构设计，核心面向小尺寸工件的精密雕铣加工场景，常见于广告标识制作、小型五金零件雕铣、工艺礼品加工、PCB样板打样这类对加工幅面要求不高，但对走位精度、重复定位稳定性有明确要求的作业场景。从整体布局来看，设备采用经典的动龙门式结构，加工工作台固定在底座基座上，X轴传动组件沿工作台两侧的线性导轨布置，带动龙门横梁做前后方向的进给运动，Y轴传动组件集成在横梁上，搭载雕刻主轴做左右方向的横向进给，Z轴滑台挂载在Y轴移动座上，带动主轴完成上下方向的进刀、退刀动作，这种布局的优势在于工作台承重不影响龙门传动的负载稳定性，加工过程中整机的重心偏移量更小，能有效降低高速走位时的结构震动。

　　设备左侧集成了独立的电气控制柜，柜体采用薄钢板折弯焊接成型，柜面布置了急停按钮、启动停止按钮、状态指示灯、电源开关等操作元件，所有电控元件与机械加工区域做了物理分隔，既可以避免加工过程中产生的切屑、切削液飞溅进入电控回路造成短路故障，也方便操作人员在设备正面即可完成常规的启停操作，不需要绕到设备侧后方操控。控制柜内部预留了驱动器、开关电源、控制板卡的安装位，走线槽沿柜体边缘布置，强电弱电分离走线，减少信号干扰对加工精度的影响。

　　从安装边界来看，整套设备的占地尺寸适配常规小型加工车间、甚至个体门店的作业空间，不需要做特殊的地基预埋，放置在平整的硬化地面上，调平底部的支撑脚即可投入使用，工作台面的T型槽设计可以适配不同规格的工件夹具，不管是采用压板固定毛坯料，还是安装专用的吸附平台、分度工装，都有足够的安装空间。传动部分采用线性导轨搭配滚珠丝杠的组合，相比光杆传动的结构，其反向间隙更小，长时间运行的磨损量更低，能保证长期加工的精度保持性，拖链沿传动轴的运动方向布置，所有动力线、信号线都收纳在拖链内部，避免走线随轴运动时出现拉扯、磨损的问题。

　　设计过程中重点考虑了不同加工场景的适配性，主轴安装座预留了标准的装夹直径，可以根据加工材质的不同更换不同功率的雕刻主轴，加工木质、塑料等软质材料时可以选用高转速低功率主轴，加工铝件、铜件等软金属时可以更换刚性更好、扭矩更大的主轴组件，不需要改动Z轴滑台的整体结构。X、Y、Z三个轴的行程做了合理匹配，既保证常见小尺寸工件的加工幅面覆盖，也不会因为行程过大导致设备整体刚性下降，龙门横梁的截面做了加强筋设计，在减轻整体重量的同时，保证主轴高速切削时横梁不会出现明显的形变，避免加工表面出现振纹。

　　设备的底座采用框架式焊接结构，焊接后做整体去应力处理，避免长期使用后底座出现形变导致的导轨平行度偏差，导轨安装面预留了刮研余量，装配时通过刮研保证两根导轨的平行度、以及导轨与安装基面的平面度，从基础结构上保证进给运动的平顺性。加工区域周围没有设计全封闭的外罩，主要是考虑到小型加工场景下上下料的操作便利性，操作人员可以从三个方向靠近工作台完成工件装夹、对刀等操作，后续如果有加工防护需求，也可以在现有底座的安装孔位上加装透明防护挡板，不需要对主体结构做二次改动。

　　从实际使用的角度出发，这套结构的维护门槛较低，线性导轨、丝杠的润滑注油点都布置在容易操作的位置，日常保养时不需要拆解大量结构件即可完成注油维护，电控柜的柜门采用快拆式铰链，检修时可以完全打开柜门，内部元件的安装预留了足够的操作空间，更换驱动器、保险元件等操作都可以快速完成。Z轴滑台的配重通过结构本身的刚性平衡，没有额外加装配重块，减少了运动部件的整体重量，提升了Z轴的响应速度，在做小进给量的精雕加工时，主轴的上下进给动作更灵敏，能更好地还原精细的雕刻纹理细节。
