抽拉式键鼠一体化安装托架结构设计

　　在工业操作台、嵌入式工控机柜、小型设备操控工位的布局设计中，输入设备的收纳与操作便利性一直是容易被忽略却直接影响操作效率的细节，这套抽拉式键鼠一体化安装托架，正是针对这类紧凑空间的输入设备安装需求完成的结构设计。不同于普通桌面直接放置键盘鼠标的形式，该结构将键盘与鼠标的承载区域整合在同一块托板上，托板通过两侧对称布置的滑动支撑结构与上层安装台面连接，不需要使用输入设备时可以将整个托板完全推入台面下方的预留空间，完全不占用台面的操作面积，需要进行参数输入、指令操作时，只需将托板向外拉出至合适位置即可，抽拉行程的设计充分考虑了成年人坐姿操作时的手臂自然伸展距离，拉出后托板前缘刚好处于操作者小臂自然下垂的承托位置，

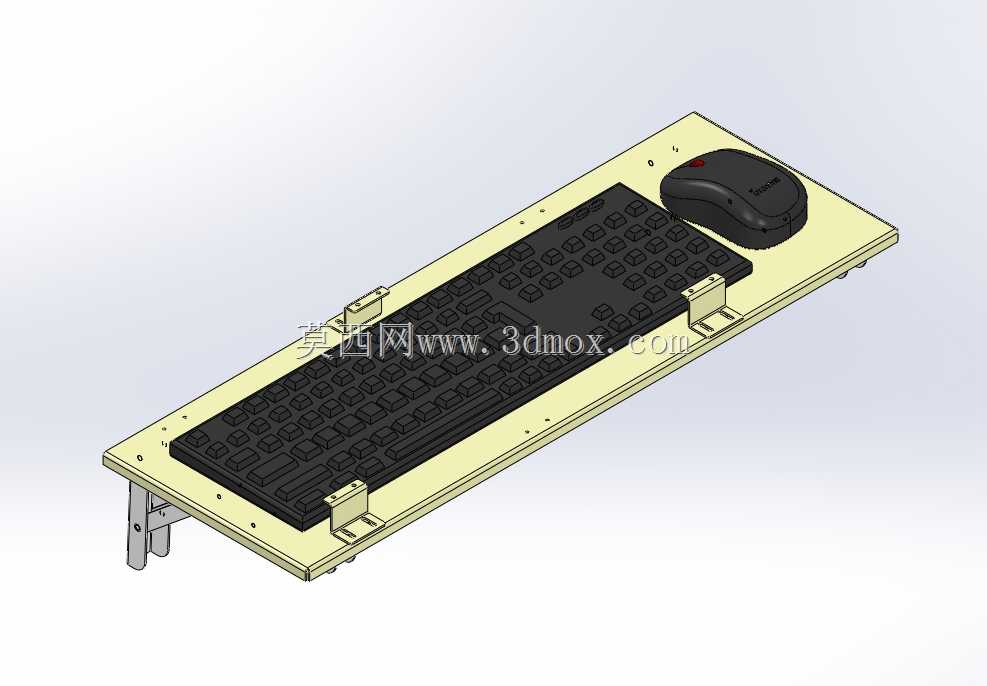

　　长时间操作也不会出现手臂悬空的疲劳感。托板的承载面做了分区设计，占整体面积约七成的区域为键盘安装位，预留了标准全尺寸键盘的安装固定点位，键盘嵌入安装后上表面与托板表面齐平，不会出现硌手腕的凸起边缘；托板右侧的独立区域为鼠标放置区，面积足够容纳常规尺寸的有线或无线鼠标，区域边缘做了微小的挡边设计，避免抽拉过程中鼠标从托板侧方滑落。两侧的滑动支撑结构采用了带定位阻尼的设计，托板拉出到最大工作位置时会自动卡入定位点位，不会因为操作时的手臂压力出现托板自行回退的情况，推入收纳时只需轻推托板即可解除定位，顺滑滑入收纳位，滑动过程无明显卡顿晃动，支撑结构的承重冗余经过校核，完全可以承载键盘、鼠标加上操作者手臂放置的总重量，

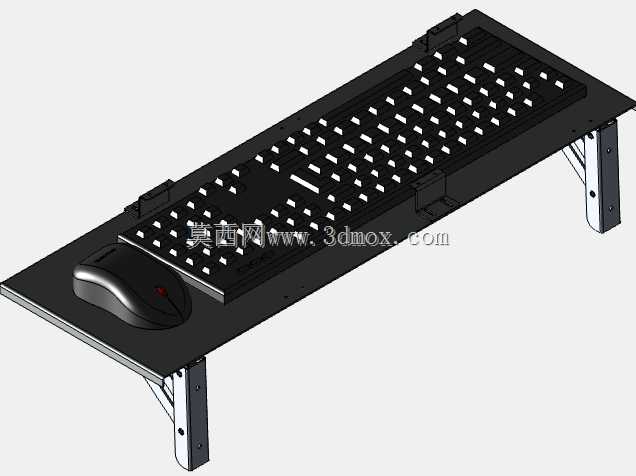

　　长期使用也不会出现托板下垂、变形的问题。托板下方设置了可折叠的辅助支撑脚，当托板完全拉出处于工作状态时，可以将支撑脚翻下抵靠在机柜或操作台的下部框架上，进一步提升托板的承重稳定性，避免托板末端出现受力下挠的情况，收纳托板时支撑脚可以向上翻折贴合在托板底面，不会与周边结构产生干涉。安装层面，该托架的上层连接点位完全适配标准工业操作台、工控机柜的下部安装尺寸，不需要对原有台面进行大规模改造，只需通过紧固件将两侧的滑动支撑座固定在台面下方的预设安装梁上即可完成装配，安装边界的尺寸预留充分考虑了不同厚度台面、不同深度机柜的适配性，托板推入后与台面下部的预留间隙经过精确计算，不会与台面下方布置的线槽、电气元件产生碰撞干涉。在实际应用场景中，

　　这类托架除了用于工业工控操作台，也可以适配紧凑型办公工位、升降桌、设备调试工作台的输入设备收纳需求，相比单独的键盘托架，一体化的鼠标承载区不需要额外加装鼠标拖板，结构更简洁，安装维护更方便，整个结构的零件全部采用常规机械加工即可完成生产，没有特殊的异形结构或定制零件，加工成本可控，装配流程简单，适合批量配套在各类需要紧凑布置输入设备的工作台、操控柜产品中。设计过程中针对托板的受力变形量做了仿真校核，在最不利的悬臂受力工况下，托板末端的最大变形量控制在操作感知阈值以下，不会因为受力变形影响键盘按键的正常触发和鼠标的平稳操作，滑动部件的耐磨性能也做了对应考量，长期反复抽拉使用后不会出现松动、间隙过大的问题。
