五轴桥式石材数控镂铣加工中心

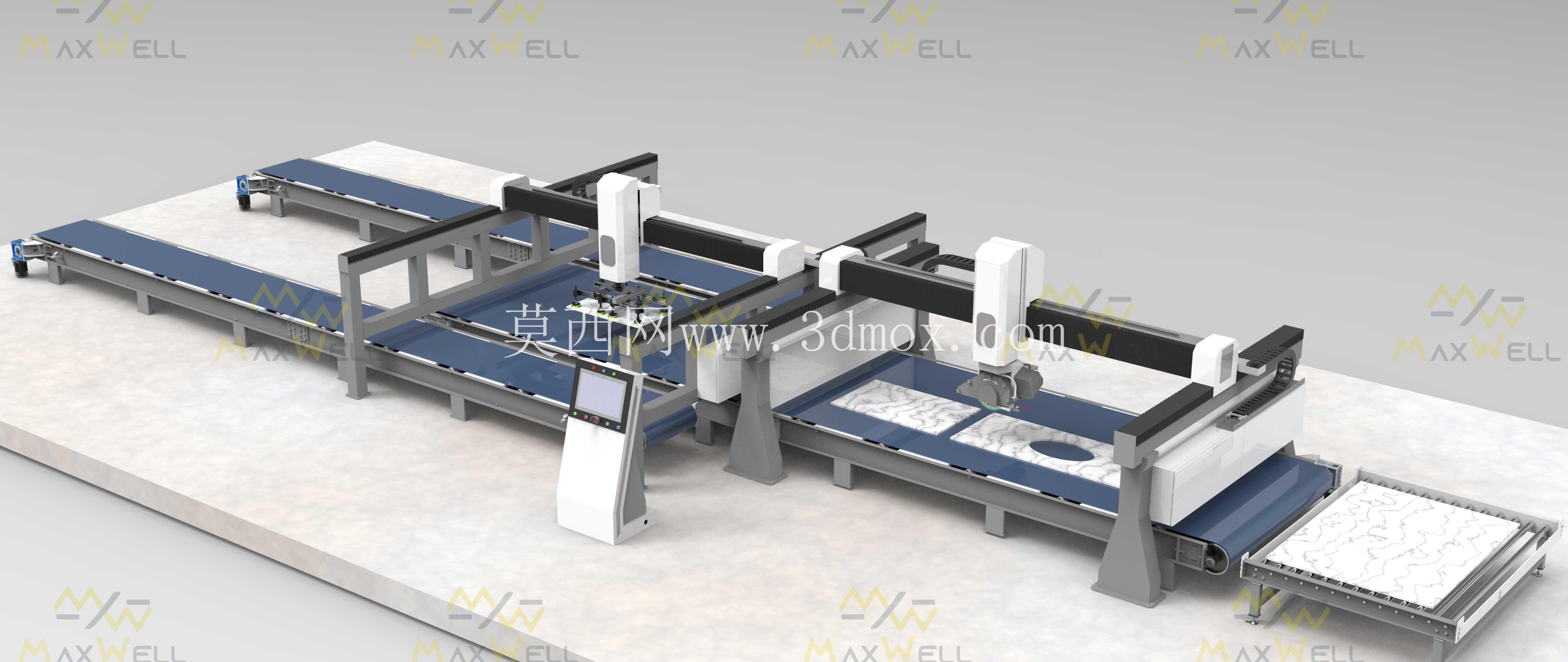

　　在石材大板深加工车间里，传统单工位雕刻机往往要等待吊装、对位、清屑后才能启动下一件加工，设备主轴空转等待占比很高。这套桥式五轴数控镂铣设备的布局，正是围绕石材、大理石板材连续流转的产线节拍展开：机身沿长向布置双工作台与贯通式输送辊道，待加工石板可从一端自动送入工位，完成镂铣、切割、倒角后由另一端输出，上下料动作与加工区作业并行，大幅压缩板材等待时间。

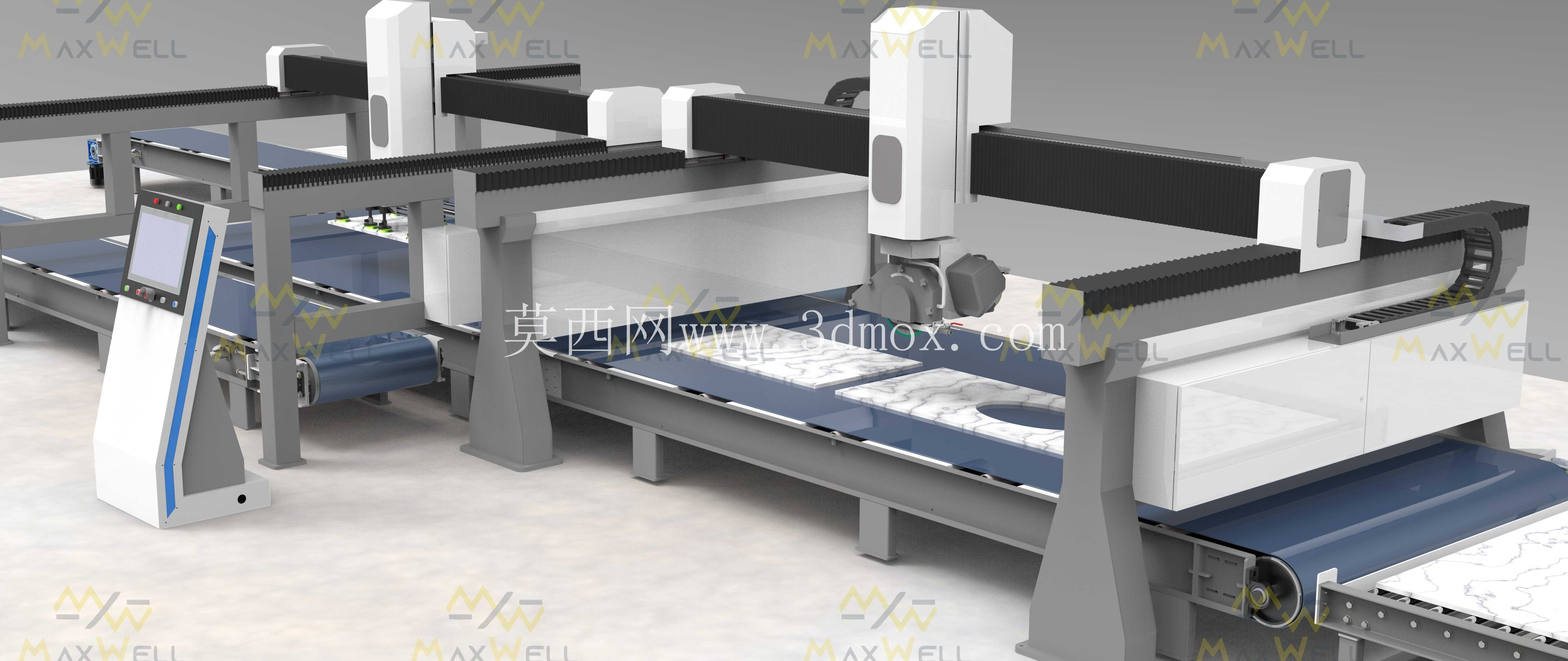

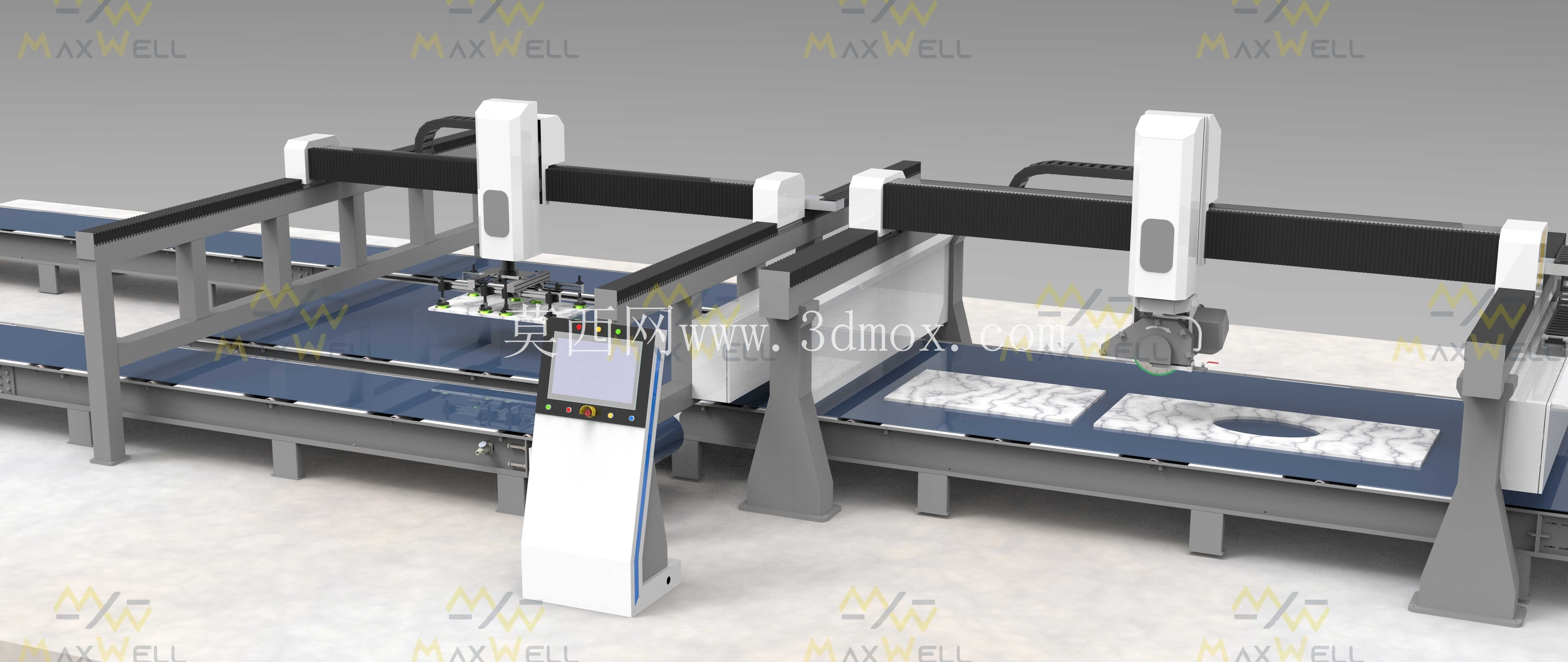

　　从结构边界看，设备采用双侧固定床身支撑横梁的龙门桥式架构，横梁沿床身纵向导轨做X向长行程移动，滑座在横梁上完成横向Y向进给，主轴箱沿滑枕实现Z向升降；切削端配置双摆角五轴头，两个旋转轴可让刀具在空间内连续改变姿态，无需二次装夹即可完成石板曲面浮雕、边缘异形切割、侧边倒角与背面开槽。整机长度随双工位排布延伸，宽度覆盖两块标准石材大板的并排加工范围，安装时需在床身外侧预留输送机构维护通道、电控柜散热空间以及石板吊装回转区域，基础地面要承受床身、横梁与大尺寸石板的集中载荷。

　　加工区的核心执行件是安装在横梁桥架上的高精度切削头，针对石材硬脆材料特性，主轴配套锯片、镂铣刀与雕刻刀具，五轴联动姿态可让锯片始终沿最优切削角度切入，减少石板崩边。横梁采用箱型焊接结构并做时效处理，两侧导轨座平行度在装配时反复调校，保证长行程移动下主轴刀尖的位置一致性；床身工作台面铺设耐磨承托结构，输送辊道与皮带分段布置，上料段负责将石板精准送入定位区，加工段台面提供刚性支撑，下料段承接成品并向外转运。

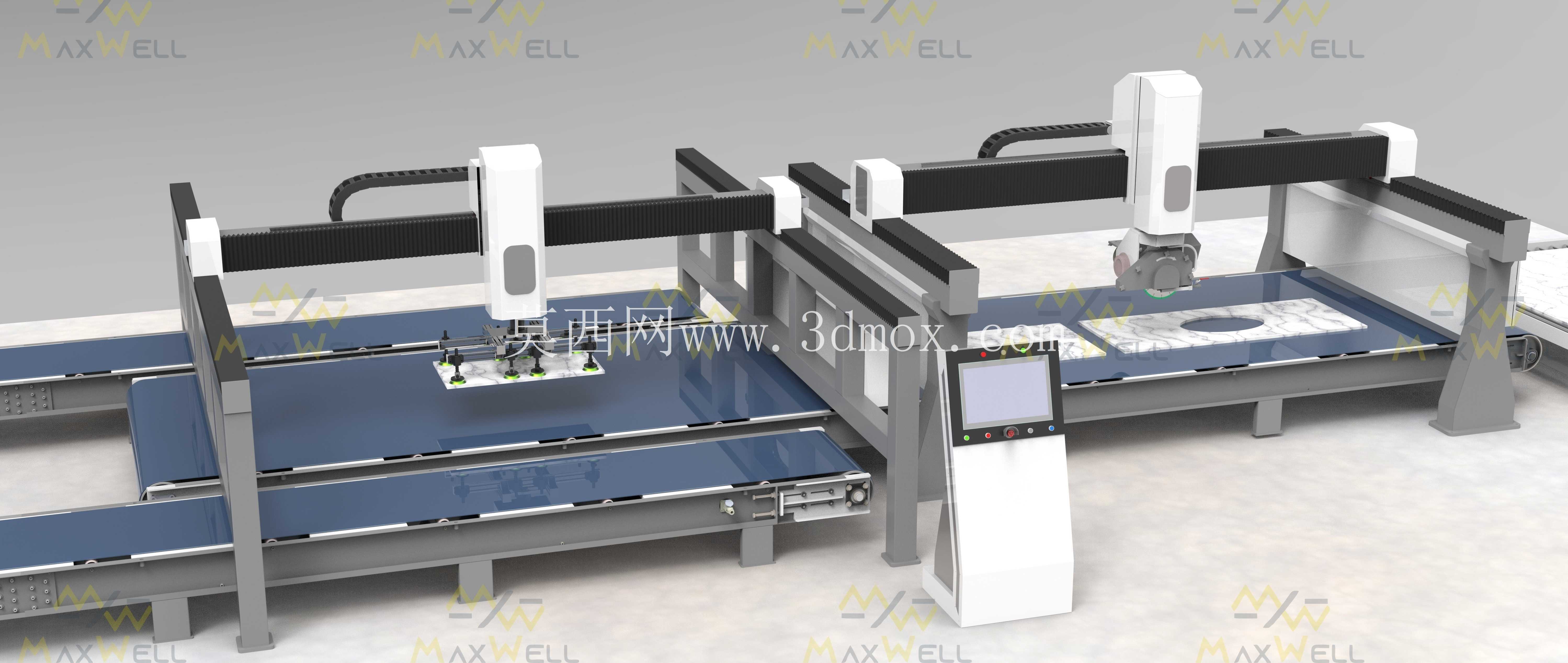

　　设备操作侧布置独立悬臂操作面板，面板可随操作人员站位旋转调整角度，数控系统集成五轴联动插补、刀具长度补偿、旋转轴坐标转换功能，车间操作人员可直接在面板调用加工程序、调整进给倍率、监控主轴负载。机身外侧设置全高防护围挡，切割区域配套冷却冲屑管路，加工产生的石粉与碎屑随冷却水汇入床身下方排屑通道，避免碎屑堆积在导轨面造成运动副磨损。

　　从产线适配角度，这种桥式布局区别于小型单台面雕刻机：它不针对小型工艺品雕刻，而是面向建筑装饰石材大板、工程石材构件的批量加工，可连续完成台面开孔、边缘线型加工、表面浮雕纹理铣削等多道工序。建模过程中需重点核对横梁运动极限位置与两侧输送机构的干涉间隙，五轴头在大角度摆动时刀具、压脚与工作台面的安全距离，以及长床身分段拼接后的导轨直线度公差；输送系统的驱动辊、张紧机构与床身支架的装配关系，也需要在三维环境中模拟板材进出全程，确认没有结构卡点，保证整套设备在工业规模生产中能够稳定承接大尺寸精密石材构件的加工任务。
