极简零件架构0至48伏交流稳压可调电源

　　在小功率电子调试、实验室低压供电、小型工控板卡预测试这类场景里，往往不需要冗余功能堆砌的大型可调电源，反而对器件数量、装配复杂度、占用安装空间有更严苛的要求，这款0-48V可调稳压电源的设计，正是瞄准这类轻量化供电需求展开。从实际应用层面看，它可以覆盖学生电子实验、小型传感器模块供电、低压直流设备调试、DIY电子项目临时供电等多个场景，输入侧适配48V直流输入，输出可在0到47.5V区间连续调节，足够满足绝大多数低压电子设备的供电测试需求。

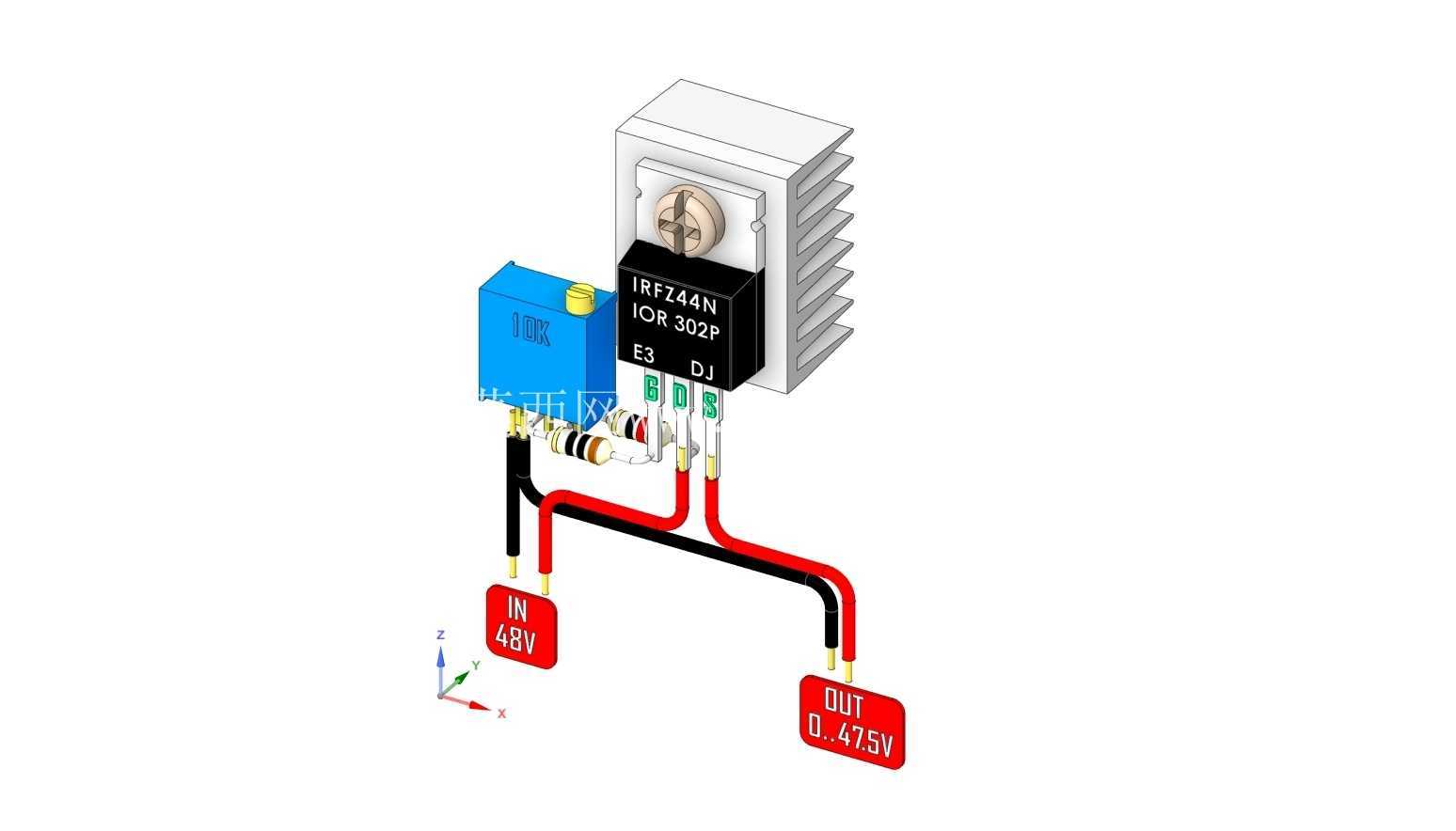

　　设计思路上全程遵循最少零件原则，核心功率器件选用TO-220封装的IRFZ44N功率MOS管，搭配散热鳍片直接压接固定，省去了额外的绝缘衬垫冗余结构，功率回路的走线采用红黑分色的大线径导线，红色对应正极路径、黑色对应负极路径，从输入端子直接连通功率调整管，再到输出端子，整个主回路没有多余的弯折和转接点，尽可能降低回路寄生电阻，减少大电流输出时的线损压降。被动元件全部采用直插封装，一方面降低手工焊接的难度，另一方面也方便后期故障排查与元件替换，电容直接就近布置在功率管的引脚侧，尽可能缩短滤波路径，抑制输出端的纹波波动。

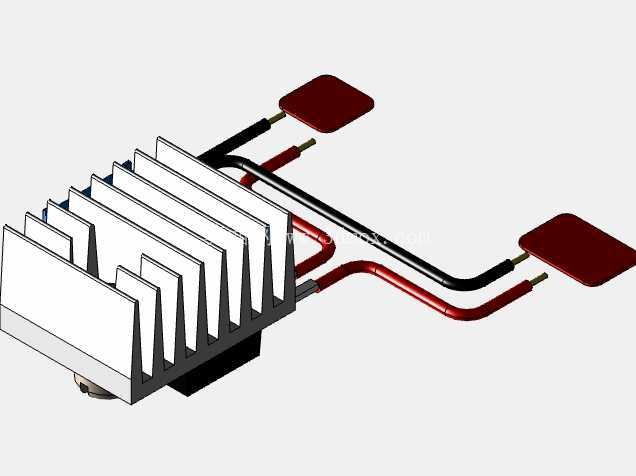

　　结构布局上，整个模块没有设计额外的封闭外壳，所有元件直接依托散热片和接线端子形成物理支撑，输入端子采用明确的标识牌标注IN 48V，输出端子标注OUT 0-47.5V，避免接线时出现正负极接反、输入输出混淆的问题。调节旋钮直接布置在功率管上方的轴伸位置，操作者可以直接通过旋钮调整输出电压，不需要额外加装延长轴或者面板转接结构，进一步压缩了整体的结构体积。散热鳍片采用平行齿结构，齿片方向垂直于安装平面，自然对流条件下即可满足小功率连续工作的散热需求，不需要额外加装散热风扇，避免了风扇带来的电磁干扰和噪音问题，适合对供电纹波要求较高的模拟电路测试场景。

　　安装边界层面，整个模块的核心安装基准是散热片的底面，预留了两个标准安装孔位，可以直接固定在设备的金属底板或者绝缘安装板上，安装孔距适配常见的小功率电源安装尺寸，不需要额外定制安装支架。外围元件的突出高度全部低于散热片的顶部高度，避免在安装时与上层结构产生干涉，接线端子的出线方向垂直向下，适配设备内部底部走线的布局逻辑，导线弯曲半径预留了足够空间，不会因为弯折导致线芯疲劳断裂。从实际使用的角度看，这种极简结构的电源模块，相比集成度高的成品开关电源，故障点更少，维护难度更低，在小功率、非长期连续运行的供电场景下，可靠性反而更有优势，而且因为零件数量少，整体的物料成本也能控制在很低的水平，适合小批量自制或者教学演示场景使用。

　　电路参数匹配上，功率管的耐压、电流参数留足了安全余量，即使输出端出现短时短路，只要搭配前端合适的过流保护，就不会直接烧毁核心器件，输出电压的调节线性度经过结构优化，旋钮转动全程没有调节死区，低压输出区间的调节精度也能满足常规测试需求。元件排布时特意将高压侧和低压侧的走线保持足够的安全间距，避免积尘或者潮湿环境下出现爬电问题，所有焊接点都预留了足够的焊盘尺寸，即使是焊接经验不足的操作者，也能完成可靠的焊接组装，不会出现虚焊导致的压降或者发热问题。
