户外防水型铸铝信号中继重复箱结构设计

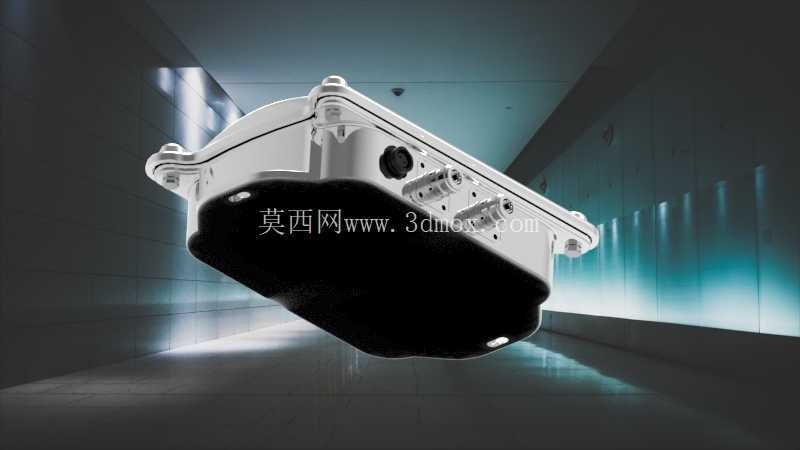

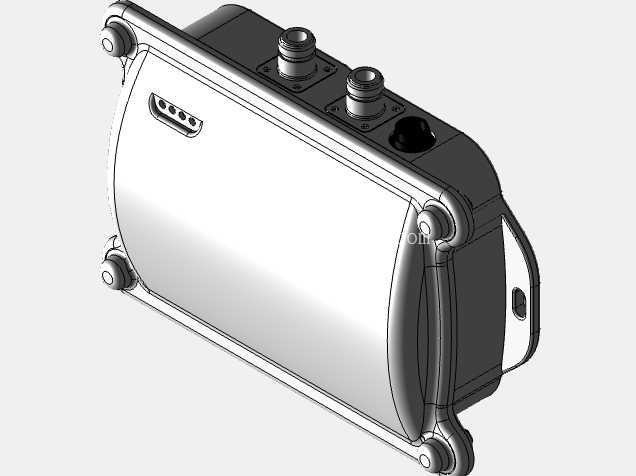

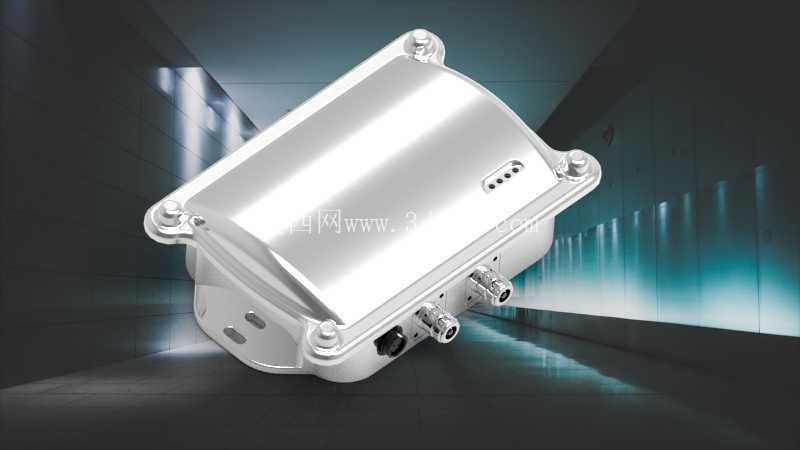

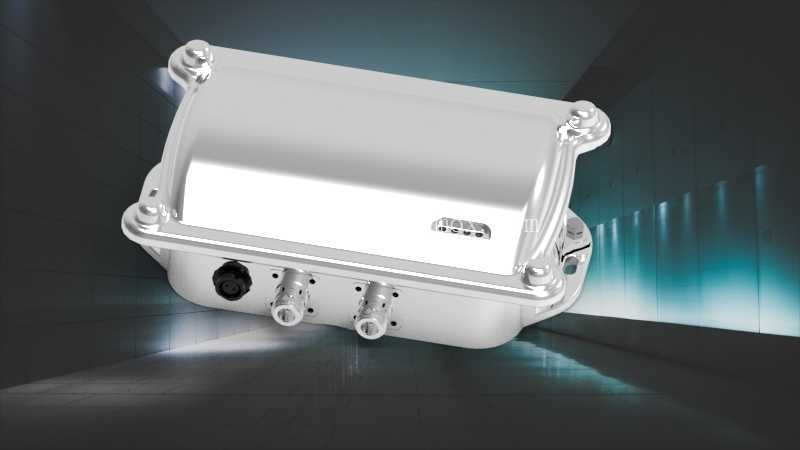

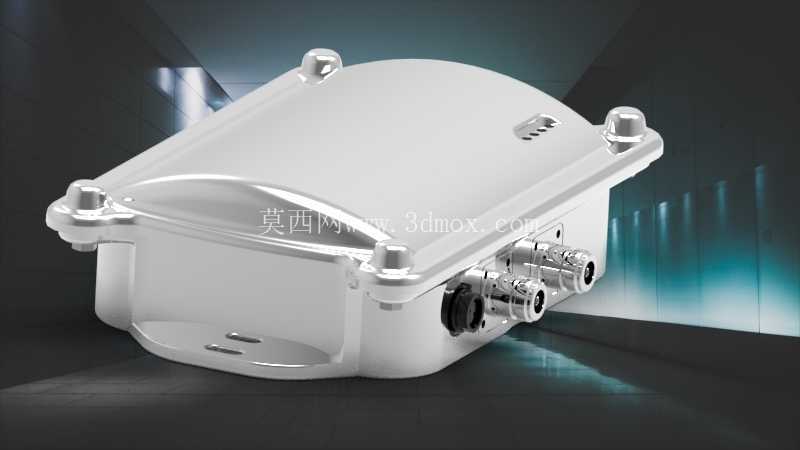

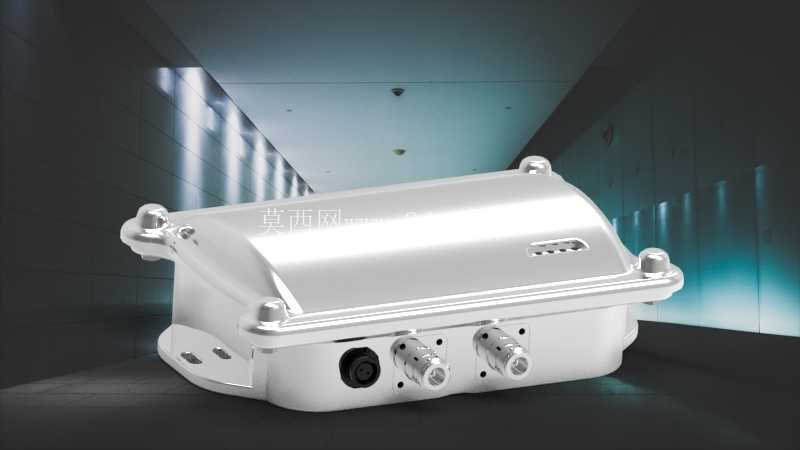

　　这款铸铝材质的箱体结构，最初是为户外分布式信号传输系统的信号中继放大环节设计的防护壳体，在实际工程场景中，这类箱体常被部署在厂区周界、户外杆塔、轨道交通沿线的信号节点位置，用来承载信号重复放大模块、电源稳压单元以及线路转接组件，解决长距离信号传输过程中的衰减问题，同时为内部精密电子元件提供可靠的物理防护。从结构设计的角度来看，整体采用一体化压铸铝成型的上盖与底座配合结构，上盖边缘做了外翻的压合边设计，配合内置的密封胶条安装槽，可以在合盖锁紧后实现IP67级别的防水防尘能力，完全适配户外露天部署的使用需求，不需要额外加装防雨外罩就能应对暴雨、扬尘、高低温交变的复杂户外环境。箱体底部的安装耳采用与底座一体压铸成型的结构，四个安装耳上分别开设了长圆形的安装孔，孔位的长轴方向沿箱体长度方向布置，能够抵消安装基面的加工误差，现场安装时可以在一定范围内调整固定位置，降低对安装基面的平整度要求，安装孔的孔径适配M8规格的膨胀螺栓或者不锈钢抱箍组件，既可以壁挂安装在混凝土墙面、设备机架上，也可以通过抱箍固定在直径60-120mm的金属杆塔上，安装适配性覆盖了绝大多数户外信号节点的安装场景。接口区域全部布置在箱体的短边侧壁上，从布局来看，左侧的圆形接口为电源输入接口，采用带防水锁扣的航空插头结构，插拔后可以通过螺纹锁止，避免户外使用时因为震动、拉扯导致接口松脱；右侧两个同规格的接口为信号输入输出接口，接口的中心高度保持一致，现场布线时可以统一线缆弯曲半径，减少线缆应力对接口焊点的损伤。接口旁边预留的小型开槽为状态指示灯的透光窗口，窗口采用内嵌的透明PC材质，与箱体侧壁做齐平设计，既可以让内部模块的工作状态指示灯光线透出，又不会破坏箱体整体的密封性能，也避免了突出结构在运输、安装过程中被磕碰损坏。箱体上盖的顶面做了微弧面的造型设计，并不是完全的平面结构，这种设计一方面可以让落在箱体上的雨水、灰尘顺着弧面自然滑落，减少顶面的积水积灰，另一方面弧面结构相比平面结构拥有更高的结构强度，在受到外部冲击、或者积雪覆盖产生静压力时，能够更好地分散应力，避免上盖出现凹陷变形，保护内部的电子元件不受挤压。上盖与底座的锁紧结构采用分布在箱体四角的不锈钢快拆螺丝，螺丝头采用内六角结构，并且做了不脱出设计，拧松螺丝后螺丝会留在上盖的安装孔内不会掉落，避免高空作业时螺丝脱落遗失，降低现场维护的操作难度。从内部空间的布局来看，底座内部预留了四个统一规格的螺柱安装位，螺柱的高度为8mm，用来固定内部的PCB安装板，安装板与底座底面之间留出的空隙可以用来布置内部连接线，同时也能形成一定的空气隔热层，减少外部环境温度变化对内部元件的影响，螺柱的位置按照通用信号中继模块的安装孔位设计，可以兼容市面上多数同规格的信号放大模块，不需要额外做转接结构就能直接装配。在设计过程中，对箱体的壁厚做了针对性的优化，主体壁厚保持在3mm，既保证了压铸成型时的铝液流动性，避免出现填充不足、冷隔等压铸缺陷，又能控制整体的重量，单台箱体的成品重量控制在1.2kg以内，单人就可以完成高空安装作业，不需要额外的吊装辅助。安装耳的位置做了局部加厚处理，厚度达到5mm，因为安装耳是整个箱体受力最集中的位置，加厚处理可以避免在长期承受风载、震动时出现安装耳断裂的问题，同时安装耳与底座连接的位置做了大圆角过渡，减少应力集中，提升结构的抗疲劳强度。箱体的所有边角位置都做了R3的圆角处理，没有尖锐的棱角，一方面是压铸工艺的要求，避免压铸时出现应力开裂，另一方面也能避免安装维护时尖锐棱角划伤作业人员，符合户外电气设备的安全设计规范。密封胶条的安装槽采用梯形截面设计，胶条装入后不会因为反复开合盖出现脱落，合盖时胶条的压缩量控制在30%，既保证密封性能，又不会因为压缩量过大导致合盖困难，或者长期压缩后胶条出现永久变形失去密封能力。在实际的工程应用中，这类箱体除了用于信号中继模块的承载，还可以根据内部安装模块的不同，用作户外传感器的接线盒、小型电源模块的防护外壳、工业现场的信号隔离器壳体，只要接口定义匹配，就可以直接适配使用，具备较强的通用适配性。
