宽压输入快充转换升降压电路模块

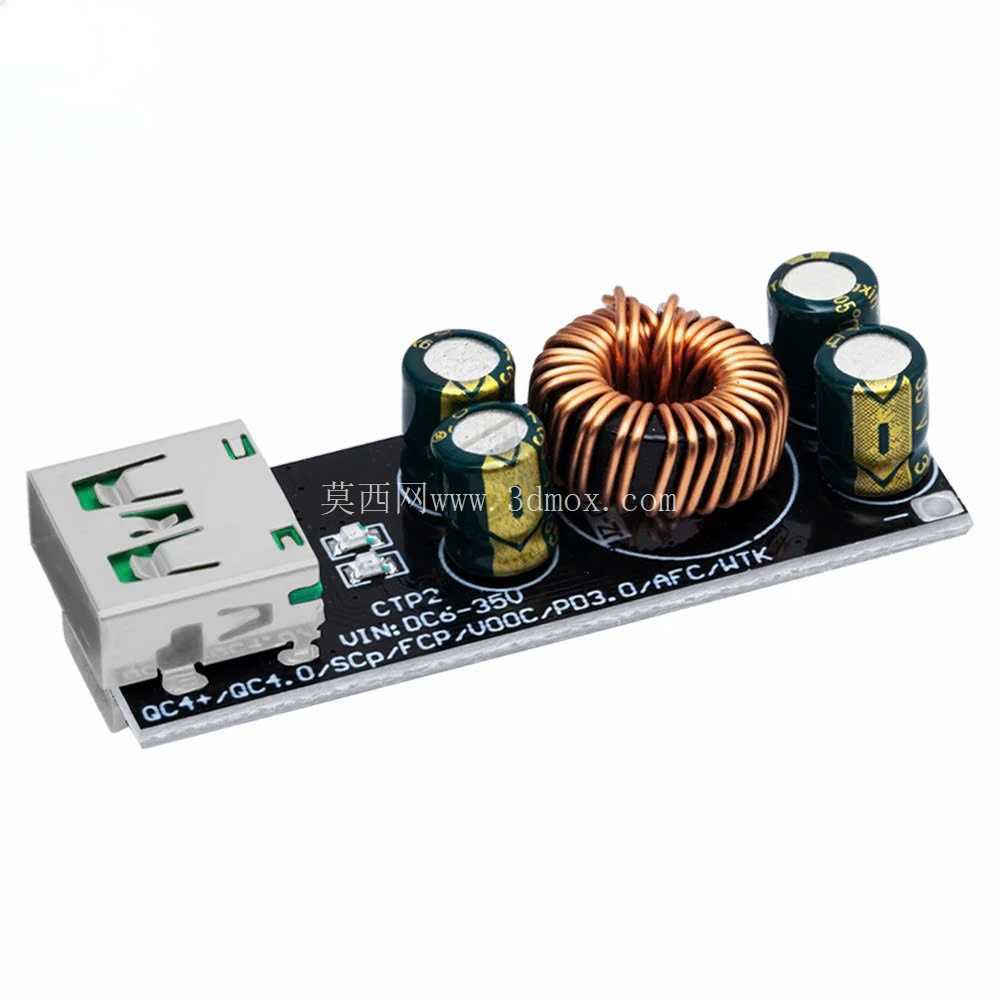

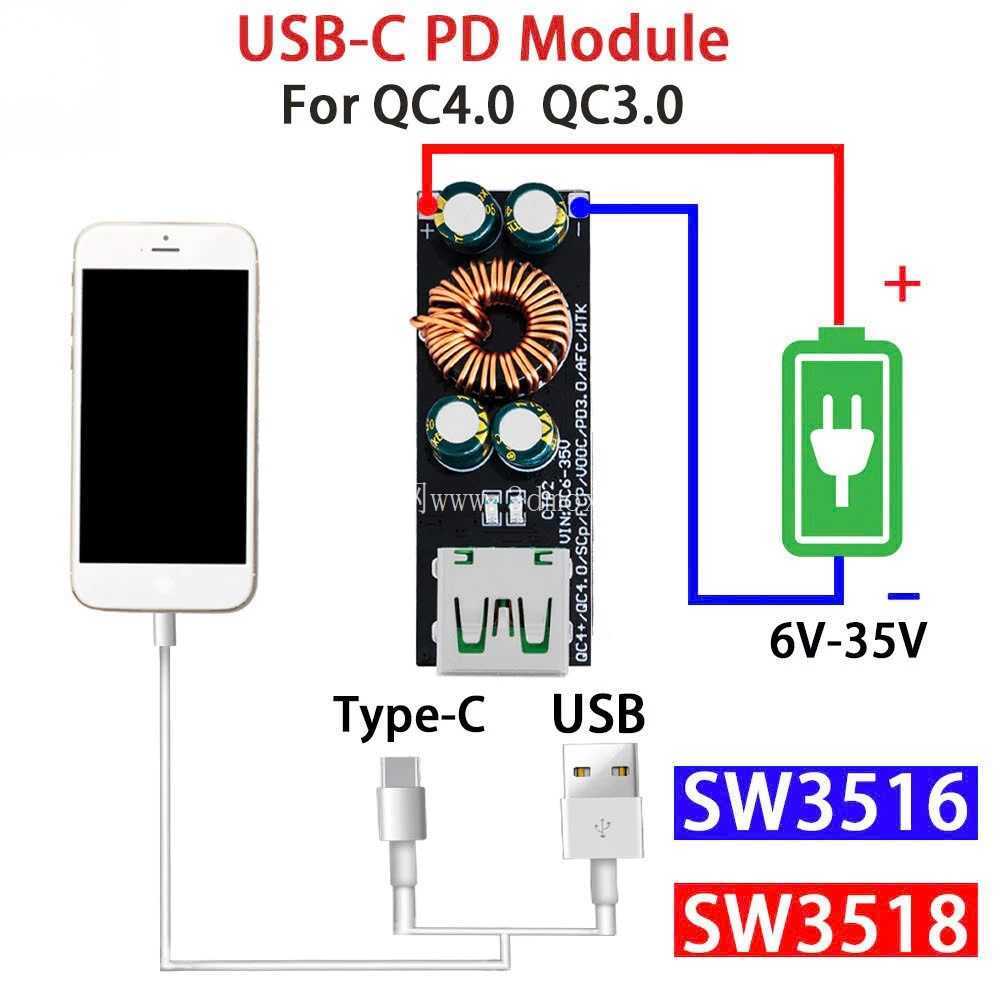

　　在户外便携供电、车载电子改装、小型储能设备配套、桌面多设备快充组网这类场景里，这类升降压快充转换模块的使用频率一直很高，很多结构工程师在做小型供电类产品的内置方案选型时，都会优先参考这类成熟模块的三维结构来做壳体适配、安装位预留，避免后期打样出现干涉、接口对位不准的问题。从实际功能来看，这款模块支持6-35V的宽范围直流输入，覆盖了常见的铅酸电池、锂电池组、车载点烟器、小型适配器输出的电压区间，不需要额外做前端电压匹配，就能通过升降压电路稳定输出QC4.0、QC3.0协议的快充电压，搭配Type-C与USB-A输出接口，可以给手机、平板、小型数码外设提供快速充电支持，解决不同输入电压场景下的快充适配痛点。做这款模块的三维建模时，

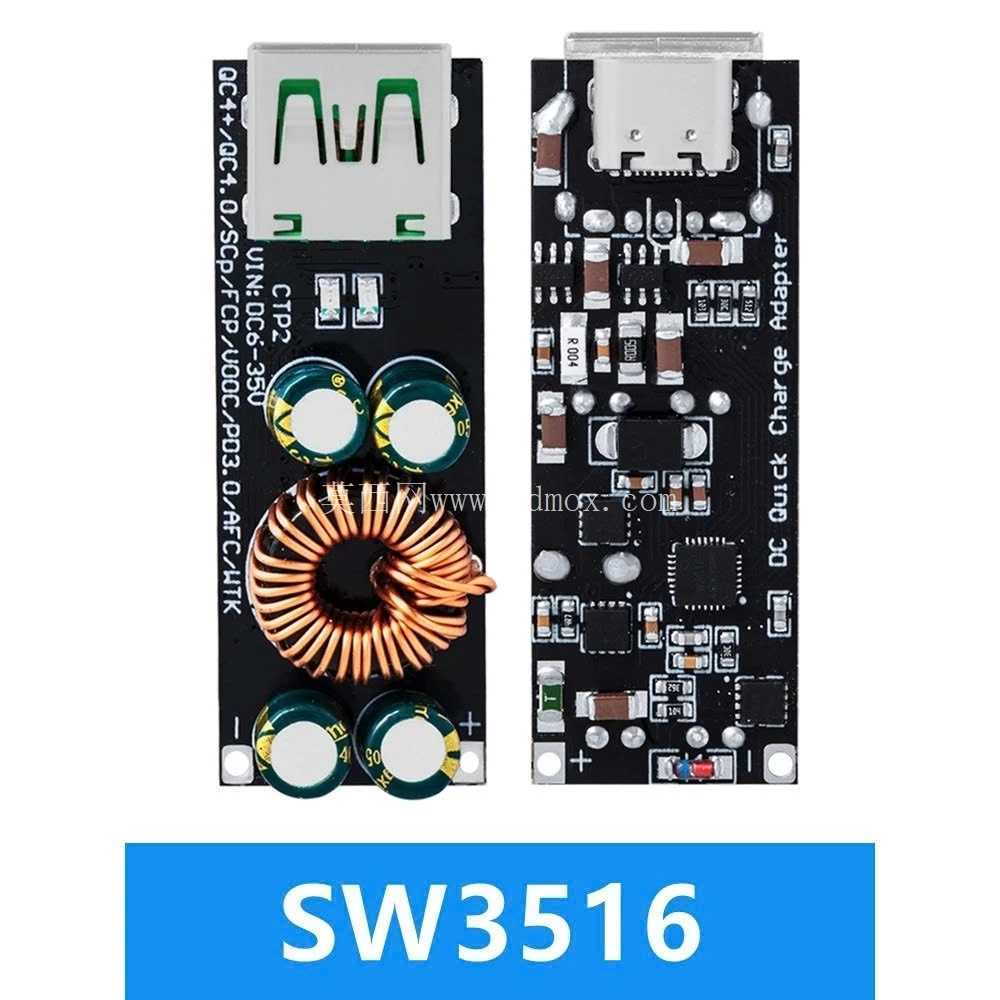

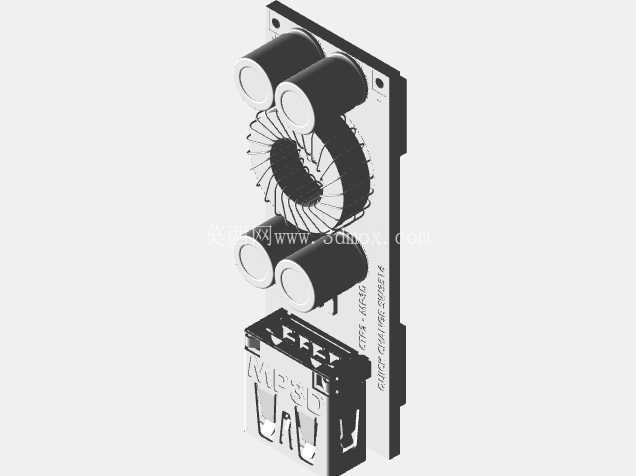

　　首先要梳理清楚板上核心器件的布局边界：板载的磁环电感是整个模块里高度最高的器件，四个电解电容的高度次之，输出接口端的金属外壳厚度、插脚伸出长度都需要严格按照实物尺寸还原，不能只画PCB板的轮廓忽略器件高度，否则做壳体设计时很容易出现顶盖压到电容、接口开口和插头插拔路径冲突的问题。从安装边界来看，PCB板的长宽尺寸要对应实物的安装孔位预留，板边的接插件位置、底部焊盘的突出高度都需要纳入尺寸校核范围，比如模块输入端如果是焊线式接线，要预留出线的弯折空间，不能让安装槽的侧壁顶住线材导致焊接处受力断裂。电路布局上，功率电感放置在板身中部，四个电解电容围绕电感布局，输入输出端分别布置在板的两端，这种布局可以减少功率回路的走线长度，

　　降低大电流工况下的线路损耗，建模的时候要准确还原每个器件的相对位置，尤其是电感的磁环尺寸、绕线的外径，不能简化成规则圆柱忽略绕线带来的直径增量，否则做热仿真或者结构间隙校核时会出现误差。输出端的USB接口金属外壳有定位凸点，Type-C接口的舌片位置、接口内部的弹片空间也要做准确的结构还原，方便设计配套的面板开口时，能精准控制开口的公差，避免插头插入时被面板挡住。在实际设备集成时，这类模块通常会被固定在塑料壳体的内部安装柱上，所以建模时要准确标注PCB上的安装孔孔径、孔位到板边的距离，方便结构设计师直接匹配安装柱的位置，不需要反复测量实物。另外要注意的是，板上的功率器件在满负载工作时会有一定发热量，建模时还原器件的真实尺寸，

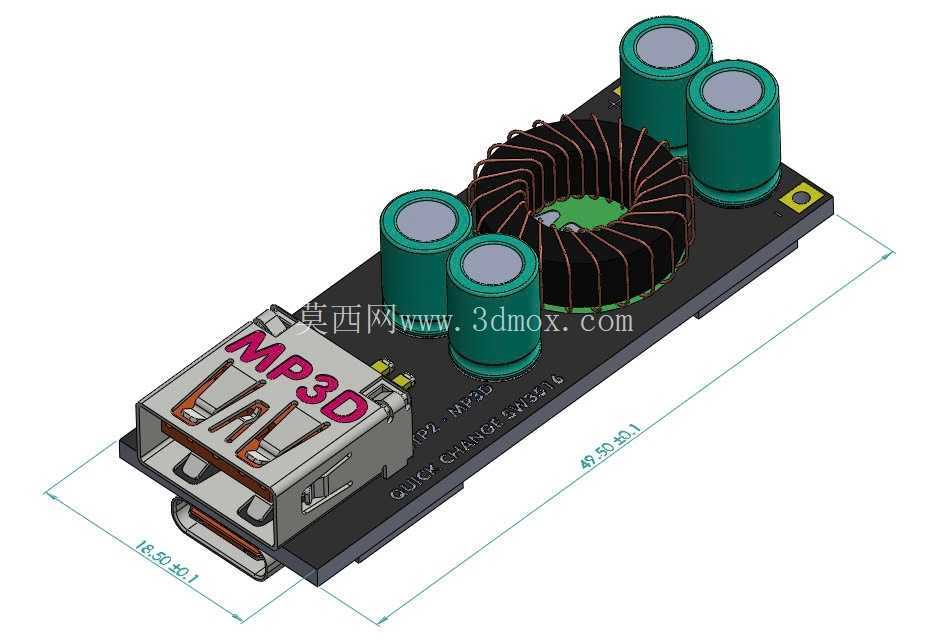

　　也能帮助设计师提前预留散热空间，判断是否需要在壳体对应位置开散热孔，或者添加导热垫的安装空间。很多工程师在选型这类模块时，最容易忽略的就是器件高度带来的壳体厚度要求，比如如果把模块装在超薄的车载充电器壳体内，电容和电感的高度如果没有准确的三维数据，很容易出现壳体合模缝过大、内部器件顶到外壳的问题，这款三维模型完整还原了板上所有直插件、贴片器件的真实外形和相对位置，包括接口处的细节、PCB板上的丝印标识对应的位置，能直接导入装配体做干涉检查，不需要再单独对每个器件进行测绘。从使用场景延伸来看，这款模块除了单独作为快充转换器使用，还可以集成到户外电源的输出面板、桌面多口充电站的内置电路、电动工具的外接充电改装模块里，只要输入电压在支持范围内，就能快速扩展出快充输出接口，不需要重新设计复杂的快充协议电路，大幅缩短产品的开发周期。建模过程中，对于非核心的小尺寸贴片阻容件做了适当的简化，但保留了所有影响结构安装的大尺寸器件的完整外形，既保证了模型的装配参考价值，也不会因为过多细碎零件导致模型过大影响装配流畅度。板端的尺寸标注也对应了实物的关键安装尺寸，比如接口端面到板边的距离、安装孔的中心距、最高器件的顶面到PCB底面的总高度，这些都是结构设计时最常用到的关键参数，不需要设计师再手动测量。
