厚门板缓冲阻尼隐藏式铰链结构

　　这套铰链结构主要面向12mm及以上厚度板材的柜门连接场景，常见于定制柜体、工业设备检修门、厚板装饰柜门以及需要频繁开合的箱柜类产品。实际选型时，很多工程师容易只关注门板开合角度，却忽略板材厚度对铰杯沉孔、铰臂避让和底座固定边界的影响；该结构在建模阶段就把厚板安装条件纳入约束，避免门板关闭时与柜体侧板发生干涉，也减少了现场因孔位偏差导致的调节困难。

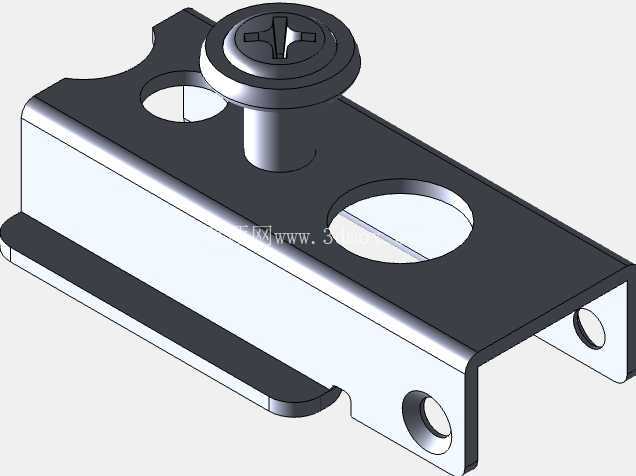

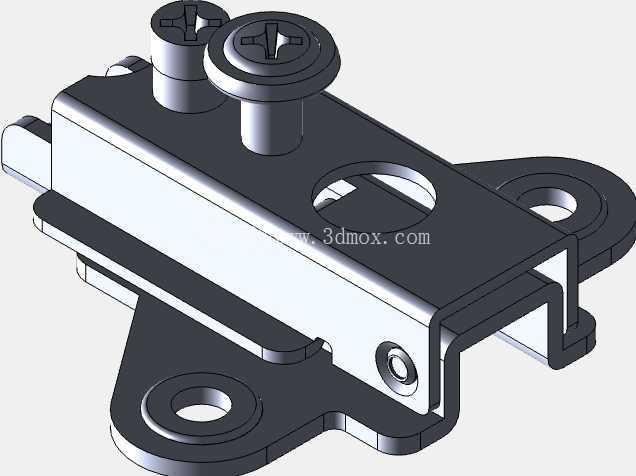

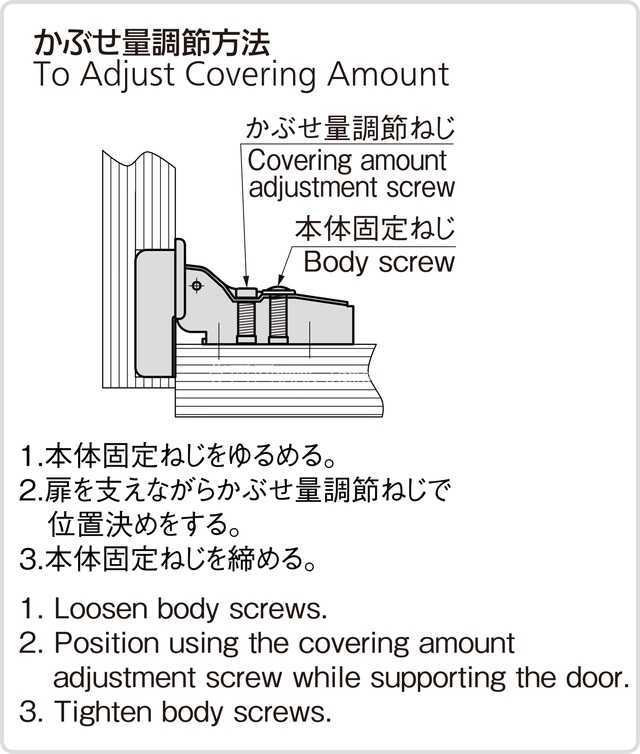

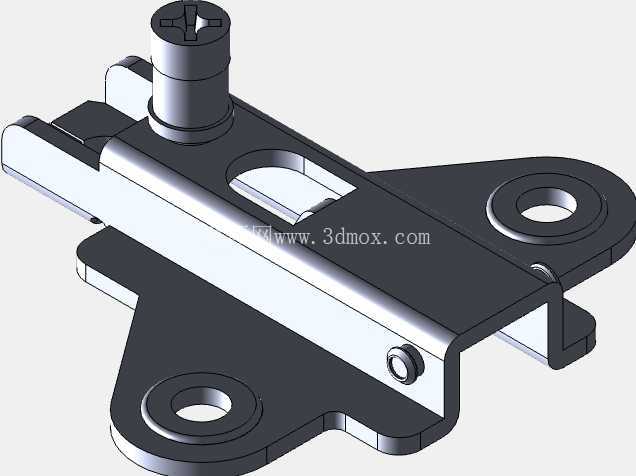

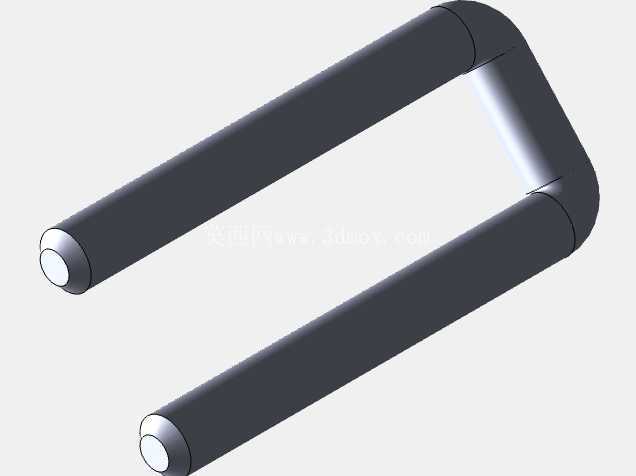

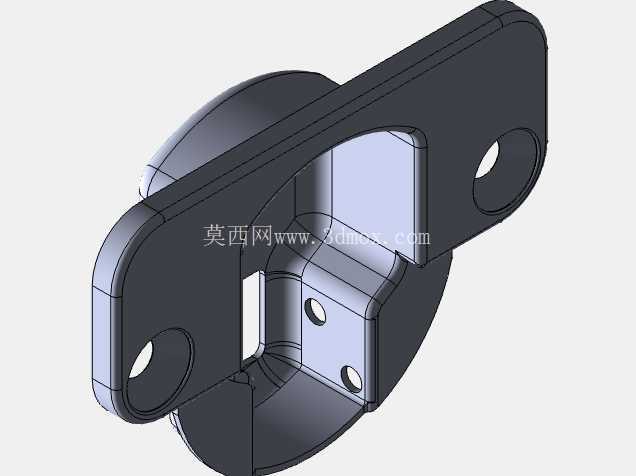

　　从功能上看，铰链承担门板与柜体之间的转动连接，并通过铰臂、连杆和弹性组件实现关闭过程中的缓冲与自锁趋势。铰杯嵌入门板背面预钻孔内，周围分布安装孔，用于保证门板受力时不出现松动；底座固定在柜体侧板上，铰臂与底座之间保留调节关系，可在装配后对门板的前后、左右或上下位置进行微调。这种可调设计在批量柜体生产中很关键，因为板材切割、封边和钻孔总会存在少量误差，五金件必须吸收公差，而不是把误差全部留给装配工人。

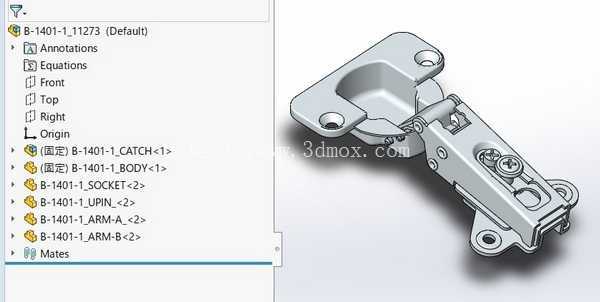

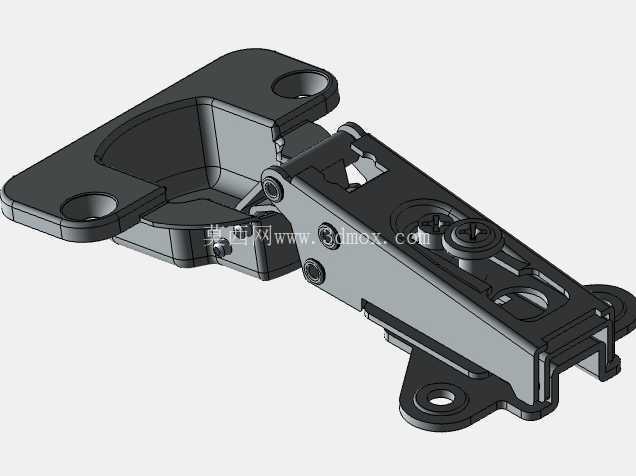

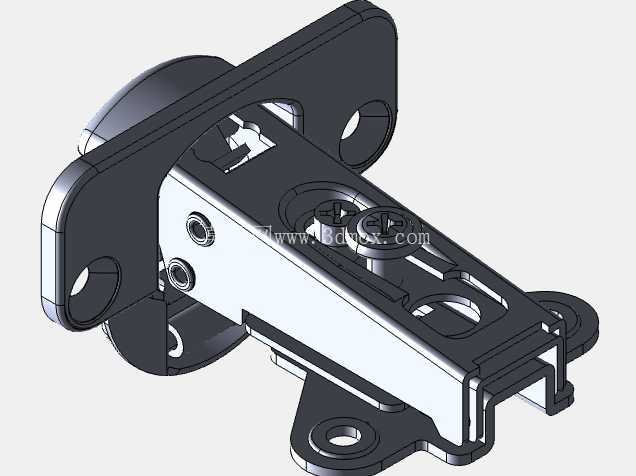

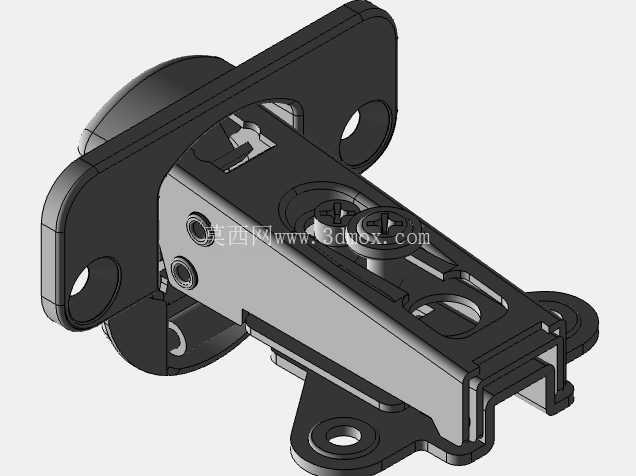

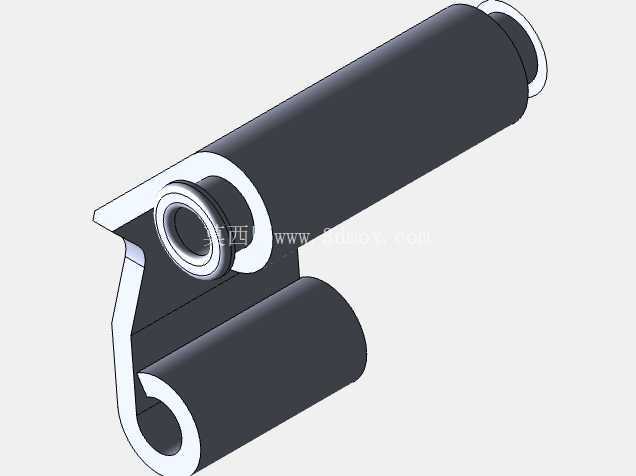

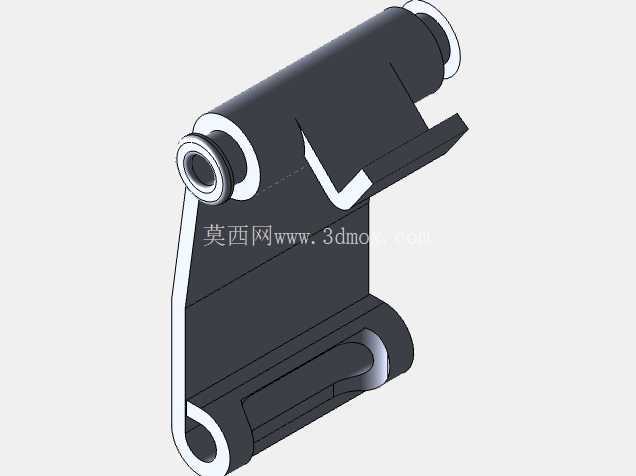

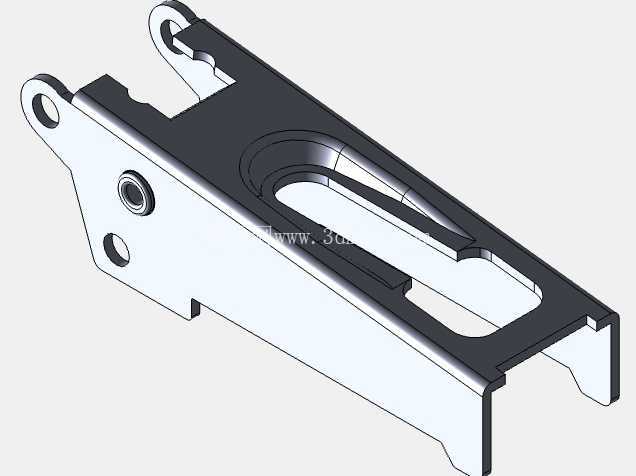

　　结构设计思路上，模型将CATCH、BODY、SOCKET、UPIN以及ARM-A、ARM-B等零件分别建立，再通过装配约束形成完整运动关系。这样处理的价值不只是外观展示，更在于能够检查铰链在开启、半开和关闭状态下的空间位置。铰杯外形采用圆角过渡，既对应冲压五金件的工艺特征，也能降低沉孔边缘应力集中；铰臂上的加强筋和折弯轮廓用于提高抗弯刚度，承受门板自重和反复开合带来的载荷；连接销轴位置则决定了转动中心和门板运动轨迹，若中心布置不合理，柜门在关闭瞬间容易产生碰撞、偏移或闭合力不足。

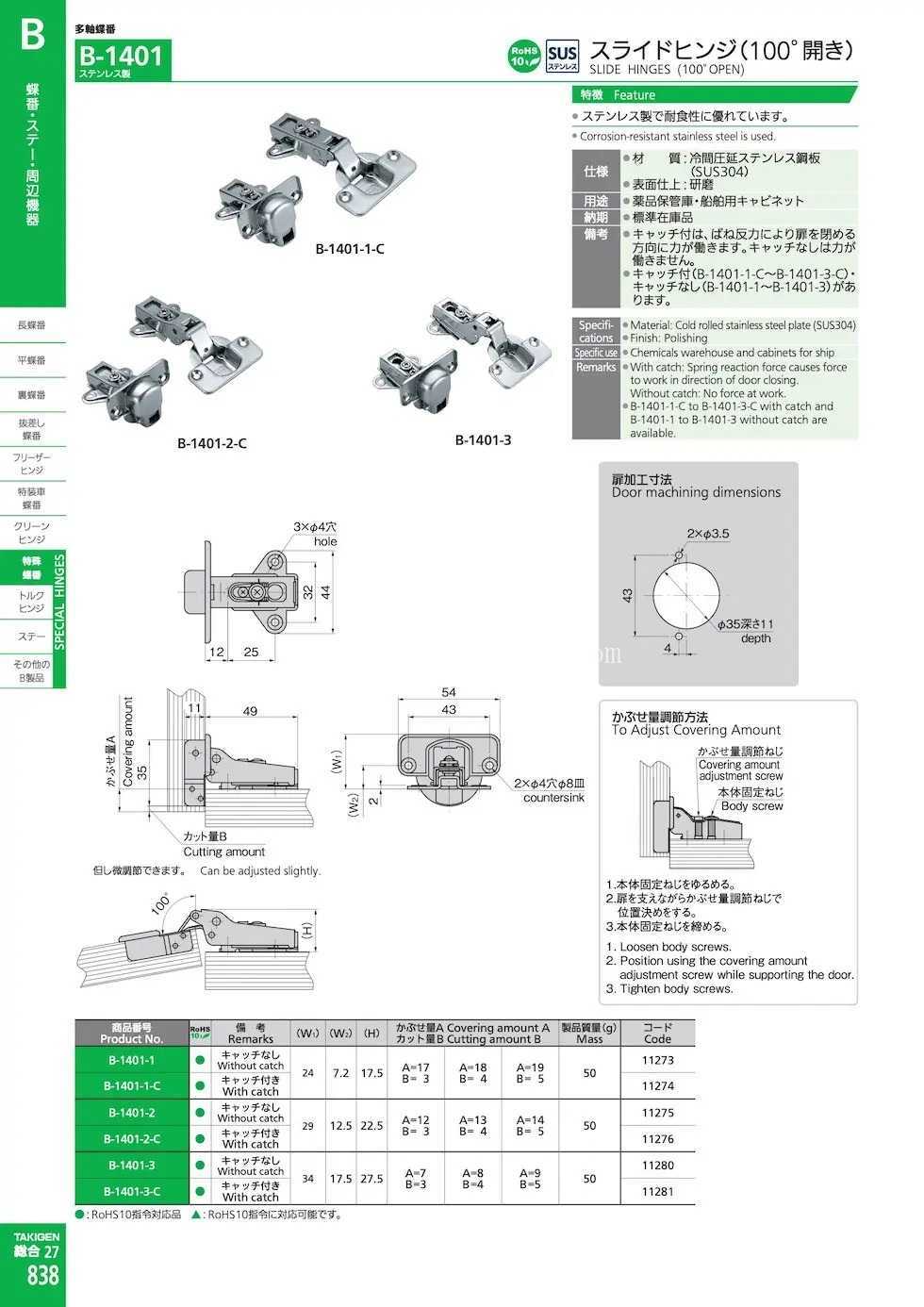

　　安装边界方面，铰杯沉孔直径、孔深以及孔边到门板边缘的距离需要与门板厚度匹配。厚门板虽然刚性更好，但重量和转动惯量也更大，若铰链规格偏小，长期使用后可能出现门板下垂、关闭不齐或缓冲失效。底座螺钉孔的位置应避开柜体侧板边缘和层板干涉区，同时保证螺钉有足够的咬合长度。铰臂在门板全开时会向柜内方向摆出，设计柜体内部隔板、抽屉或线缆时，需要预留旋转包络空间，不能只按关闭状态判断是否干涉。

　　在设备柜体应用中，这类铰链还会与门板密封、锁具和限位结构配合。若柜门需要防尘、降噪或减少冲击，缓冲铰链可降低门板闭合速度，使密封条逐步受压，而不是硬性撞击。对于检修门，铰链的开启角度和拆卸便利性也会影响维护效率；模型中各零件的装配关系清晰，可用于检查销轴拆装方向、底座调节余量以及门板预装后的运动路径。

　　从三维建模角度看，该结构适合作为家具五金和设备门附件的设计参考。建模时不能只做静态外形，应保留转动副、接触关系和关键安装孔位，使设计师能够在总装中直接验证门板开合。外形上，金属件以冲压和压铸形态为主，曲面过渡、孔位、螺钉头容纳区和铰臂避让槽都需要准确表达；这些细节决定了模型能否用于干涉检查、孔位图输出和装配指导。

　　实际工程使用中，铰链虽属于小型五金，却直接影响柜门的手感、寿命和外观一致性。厚板场景下，应把门板重量、开启频率、螺钉固定条件、柜内避让空间和缓冲需求一起纳入判断。通过完整三维结构提前确认铰杯沉孔、底座固定面和连杆运动范围，可以减少样机阶段反复修模、打孔和调整门板缝隙的问题，使柜体设计从外观到装配都更接近量产状态。
