工业用多孔安装定位玻尔板结构设计

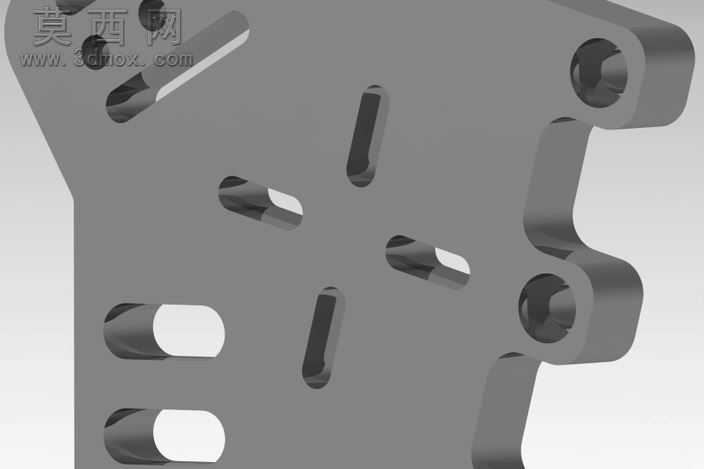

本作品为工业场景使用的安装定位玻尔板三维模型，建模阶段采用参数化特征建模思路完成整体结构搭建，首先绘制板件的主体外轮廓草图，通过拉伸特征生成板件的基础实体，严格控制板件的整体厚度与边缘倒角参数，避免尖锐棱角带来的装配划伤风险。建模过程中针对板件上的不同功能孔位做了分类设计：右侧的两个带沉台圆孔为固定安装孔，孔位同轴度公差严格控制在装配要求范围内，沉台深度与螺栓头部尺寸完全匹配，可实现螺栓安装后与板面齐平，无突出结构影响后续部件装配；板面分布的多组长条形腰型孔为调节安装位，腰型孔的长度、宽度与边缘圆角均按照通用调节行程要求设计，可适配不同安装位置的微调需求，降低装配时的孔位对位难度；板面侧边的半圆开槽为走线让位结构，开槽尺寸适配常规工业线缆的走线直径，可避免线缆装配时与板件边缘产生硬摩擦，保护线缆外层绝缘结构。材质渲染阶段选用哑光金属质感的工业钢材材质，调整材质的粗糙度、金属度参数还原真实冷轧钢板的表面质感，同时添加轻微的环境反射效果，让渲染效果更贴近真实工业零件的视觉表现，渲染时采用柔和的工业场景打光，清晰展现板件上所有孔位的结构形态与边缘细节，避免阴影过重遮挡结构特征。结构设计上充分考虑了板件的受力特性，在孔位分布时避开了板件的主要受力路径，防止开孔过多降低板件整体结构强度，同时对所有孔位的边缘都做了微小的倒角处理，既可以去除机加工产生的毛刺，也能在装配时起到导向作用，提升装配效率。整体建模过程严格遵循机械设计的加工工艺要求，所有特征均符合常规钣金或机加工的生产工艺，不存在无法加工的异形结构，模型的所有尺寸参数均按照通用工业安装标准设定，可直接用于相关设备的装配设计参考，也可用于机加工生产的图纸参考，模型的特征树保留完整的建模步骤，可根据实际使用需求快速调整孔位位置、板件厚度、整体尺寸等参数，适配不同的安装使用场景。
