三节AA电池仓带引线输出结构

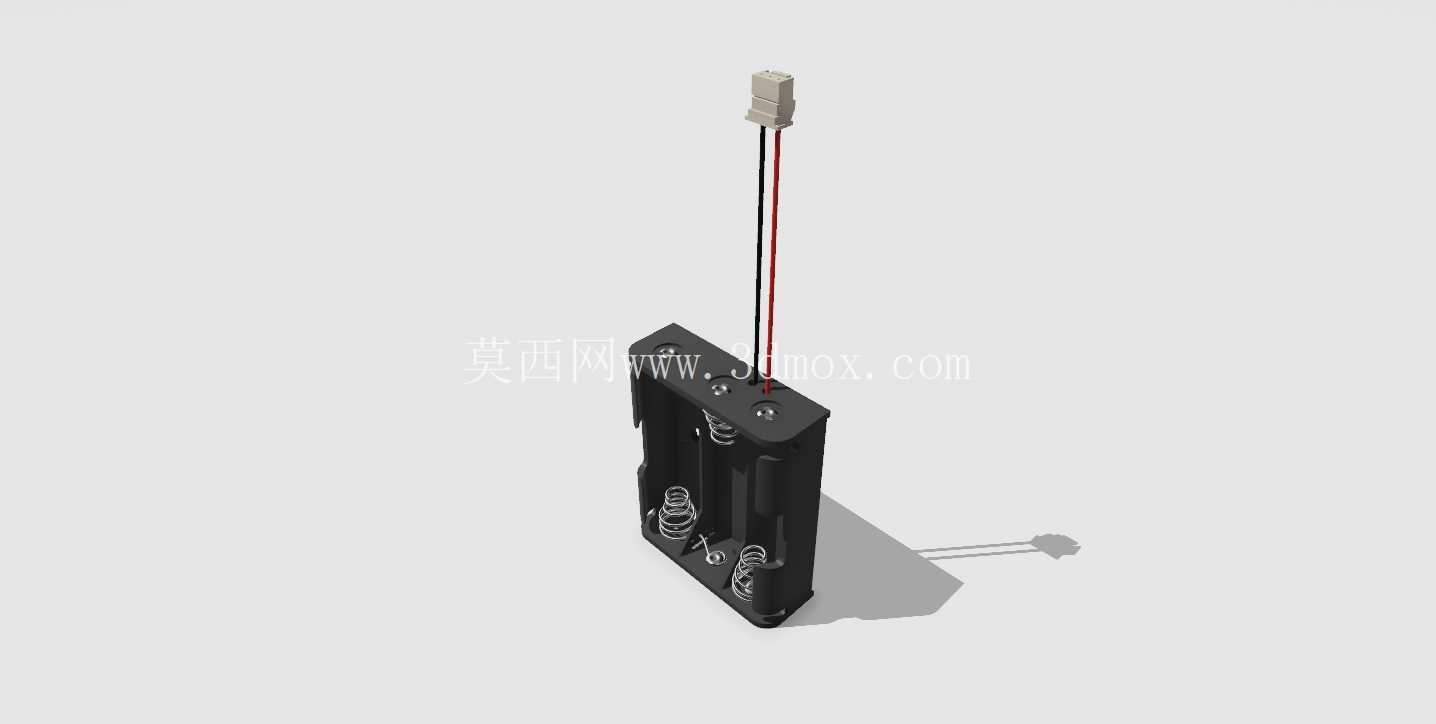

　　这款三节AA电池安装座，是小型便携电子设备、低压直流供电场景里常用的供电承载部件，日常在手持检测仪器、小型DIY电子装置、低功耗传感节点、桌面小型数码外设里都能见到它的应用，核心作用是将三节五号AA电池可靠固定并完成串联导通，对外输出4.5V直流供电，替代外接电源实现设备的无绳便携运行。从结构设计来看，整体采用立式排布的槽位设计，三个电池安装槽沿壳体长度方向依次排列，每个槽位底部都设置了螺旋压缩弹簧作为负极接触端，槽体上端对应位置设置凸起的金属正极接触片，这种设计一方面可以利用弹簧的压缩行程适配不同厂商生产的AA电池长度公差，避免电池公差导致的接触不良问题，另一方面弹簧的预紧力可以将电池向正极触点方向持续施压，即便设备出现小幅振动、

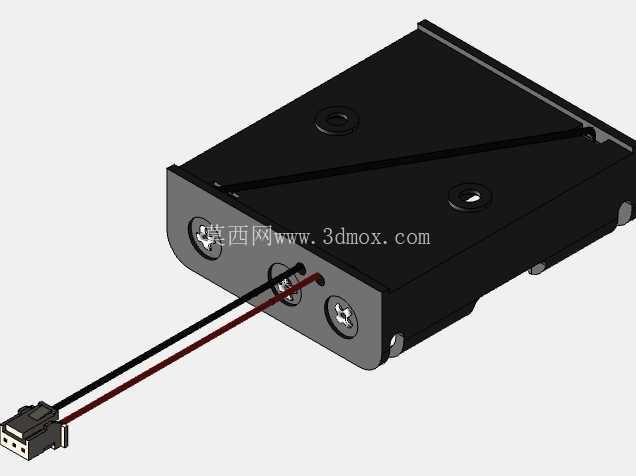

　　跌落冲击，也能保证电极接触的稳定性，不会出现瞬间断电的情况。壳体主体采用阻燃ABS材质注塑成型，槽体侧壁做了加厚的加强筋结构，既可以提升槽体的抗形变能力，避免多次插拔电池后槽位扩张松垮，也能在电池出现漏液、异常发热时提供基础的绝缘防护，降低电路短路风险。在导通结构设计上，三个槽位的接触片通过壳体内部预埋的金属导片依次串联，最终从壳体上端引出红黑两根绝缘引线，红色引线对应串联后的正极输出，黑色对应负极输出，引线末端做了镀锡处理，方便使用者直接焊接到设备主板的供电输入端，也可以根据实际装配需求自行对接接插件，省去了使用者自行焊接串联导片的工序，降低小批量设备组装的接线复杂度。从安装边界来看，整体外形为窄长立式结构，

　　占用的横向安装空间很小，适合内部空间局促的小型设备安装，壳体底部为平整平面，可以通过双面胶、螺丝固定或者热熔胶粘接的方式固定在设备壳体内腔的对应位置，安装时只需要预留出电池插拔的操作空间即可，不需要额外预留复杂的安装固定位。引线的出线位置设置在壳体上端的居中位置，出线处做了防拉扯的应力释放结构，避免组装或者更换电池时拉扯引线导致内部焊点脱落，提升结构的耐用性。在实际选型使用时，需要注意这款电池座适配的是标准尺寸的AA五号电池，无论是一次性碱性电池还是可充电的镍氢电池都可以兼容，安装时要注意按照槽位旁标注的正负极方向装入电池，避免反接损坏后端电路；由于采用弹簧接触+导片串联的结构，整体导通内阻很低，

　　可以满足最大1A以内的持续直流供电需求，适合低功耗便携设备的供电承载，不适合大电流放电的动力类设备使用。设计这类电池座结构时，核心要把控的几个点分别是电极接触的可靠性、槽位尺寸的公差配合、绝缘防护性能以及安装固定的便利性，这款结构在槽位开口处做了微小的倒角处理，更换电池时可以很顺畅地将电池滑入槽位，不会出现卡滞的情况；每个槽位的侧壁都预留了微小的手指让位缺口，更换电池时可以方便地将旧电池抠出，不需要借助额外工具。另外壳体的边角都做了R角圆弧处理，装配到设备外壳内部时不会划伤设备内部的导线或者其他元器件，也能避免组装过程中尖锐边角划伤操作人员。在三维建模过程中，这类结构需要重点验证弹簧压缩后的行程与电池长度的匹配关系，既要保证弹簧压缩量足够提供稳定的接触压力，也要避免压缩量过大导致电池装入困难或者弹簧长期处于过度压缩状态出现塑性形变，丧失弹性；同时要验证金属接触片的位置度，保证电池装入后正极凸起端可以可靠接触到金属片，不会出现偏位接触不良的问题；还要核对引线出线位置的空间，避免引线与设备内部其他结构产生干涉，影响整体装配。
