非线性弯弧钣金扫掠法兰构件

　　这类连续弯弧的扫掠法兰钣金构件，在通风管路系统、异形物料输送轨道、特种线缆防护套管的布设场景中应用十分广泛，很多现场安装工况受空间布局限制，无法使用多段直段加标准弯头拼接的方案——多段拼接不仅会增加法兰连接点位的泄漏风险，还会占用额外的安装空间，在设备内部紧凑排布的管线区域，这类一体化成型的非线性弯弧钣金件能大幅减少装配工作量，同时降低管路内部的风阻或物料输送阻力。

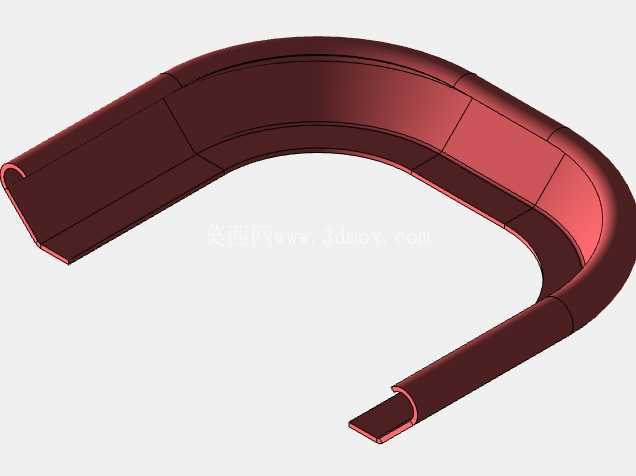

　　从实际功能来看，该构件属于带折边法兰的薄壁钣金壳体，两侧的翻边结构一方面用于提升薄壁弯弧段的整体结构刚度，避免长距离弯弧段在负压通风或者物料冲击下出现瘪陷变形，另一方面翻边可以作为后续连接配套管路或者固定支架的安装基准面，不需要额外焊接连接法兰，减少焊接变形对整体弯弧精度的影响。构件的截面为开口式槽型结构，这种截面设计在保证同等抗弯刚度的前提下，能有效降低构件整体重量，对于需要频繁拆装检修的管路段，开口结构也方便后期对内部线缆或者输送物料残留进行清理，不需要整体拆解管路。

　　设计这类构件时，核心要解决的是连续变曲率路径下的钣金展开精度问题，不能直接套用标准圆弧弯头的展开计算逻辑——标准弯头的曲率半径固定，展开料的切口计算有成熟公式，但这类非线性弯弧构件的曲率是沿路径连续变化的，扫掠轮廓的角度如果控制不当，展开后会出现局部材料拉伸过度或者褶皱的问题，直接导致折弯或者滚压成型时出现开裂或者起皱缺陷。设计过程中需要先根据现场安装的空间边界确定中心扫掠路径，路径的拐点处要做最小弯曲半径校核，确保弯曲半径不小于板材厚度的3倍（针对常用的冷轧钢板材质），避免弯弧处出现材料颈缩。之后再沿路径垂直方向添加法兰轮廓，轮廓的折边高度要统一控制在板材厚度的8-10倍，折边过高会导致扫掠过程中出现轮廓自相交，折边过低则无法起到加强刚度的作用。

　　关于安装边界，这类构件的两端接口需要和相邻的直段管路做适配设计，两端的截面要保持和直段截面完全一致，弯弧段的整体外轮廓尺寸要提前和安装区域的周边设备做干涉校验，尤其是弯弧的最外侧凸点和最内侧凹点，要预留至少15mm的安装操作空间，方便后期固定卡箍或者螺栓的拧紧操作。构件的壁厚选择要根据实际使用工况确定，普通通风场景下选用1.2mm厚度的冷轧钢板即可满足刚度要求，如果是输送颗粒状物料的工况，壁厚需要提升至2mm以上，避免物料长期冲刷导致管壁磨穿。另外在设计时要提前考虑钣金展开后的工艺缺口，在弯弧曲率变化最大的位置预留合适的工艺切口，避免成型时折边处出现材料堆叠，成型后再对工艺缺口处做补焊打磨处理，保证整体外观的平整性。

　　很多设计人员在做这类构件时容易忽略展开后的材料纤维方向，冷轧钢板的轧制纤维方向如果和弯弧的切线方向垂直，很容易在弯弧处出现开裂，所以在排样下料时要尽量让板材的纤维方向和扫掠路径的切线方向保持一致，能大幅提升成型合格率。同时，这类构件成型后不需要做额外的焊接整形，只要扫掠路径和轮廓参数设置合理，一次成型就能满足尺寸精度要求，相比多段拼接的方案，生产效率能提升60%以上，连接处的密封性能也更有保障，在一些对管路密封性要求较高的除尘、废气输送场景中，这类一体化弯弧钣金构件的优势尤为明显。
