有机肥生产整套工艺设备三维布局模型

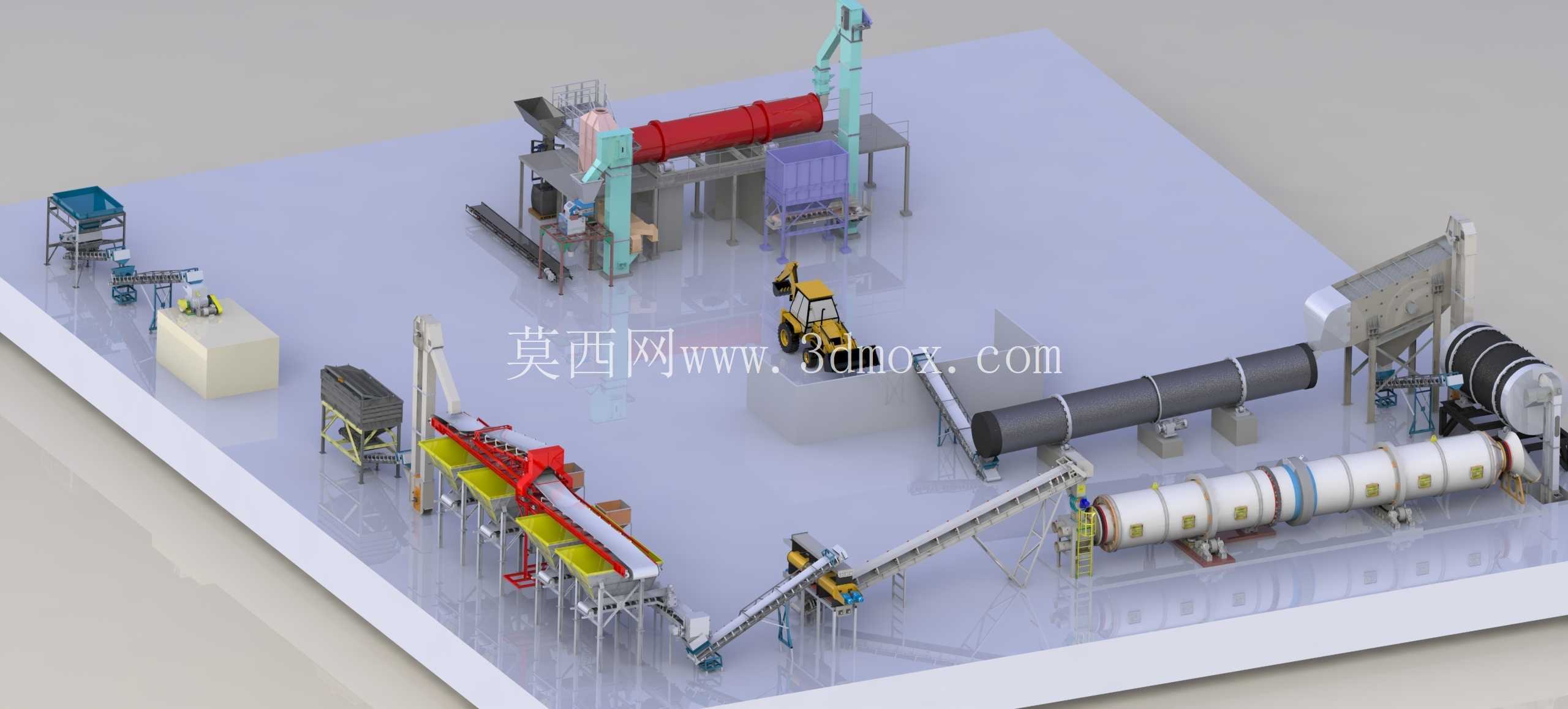

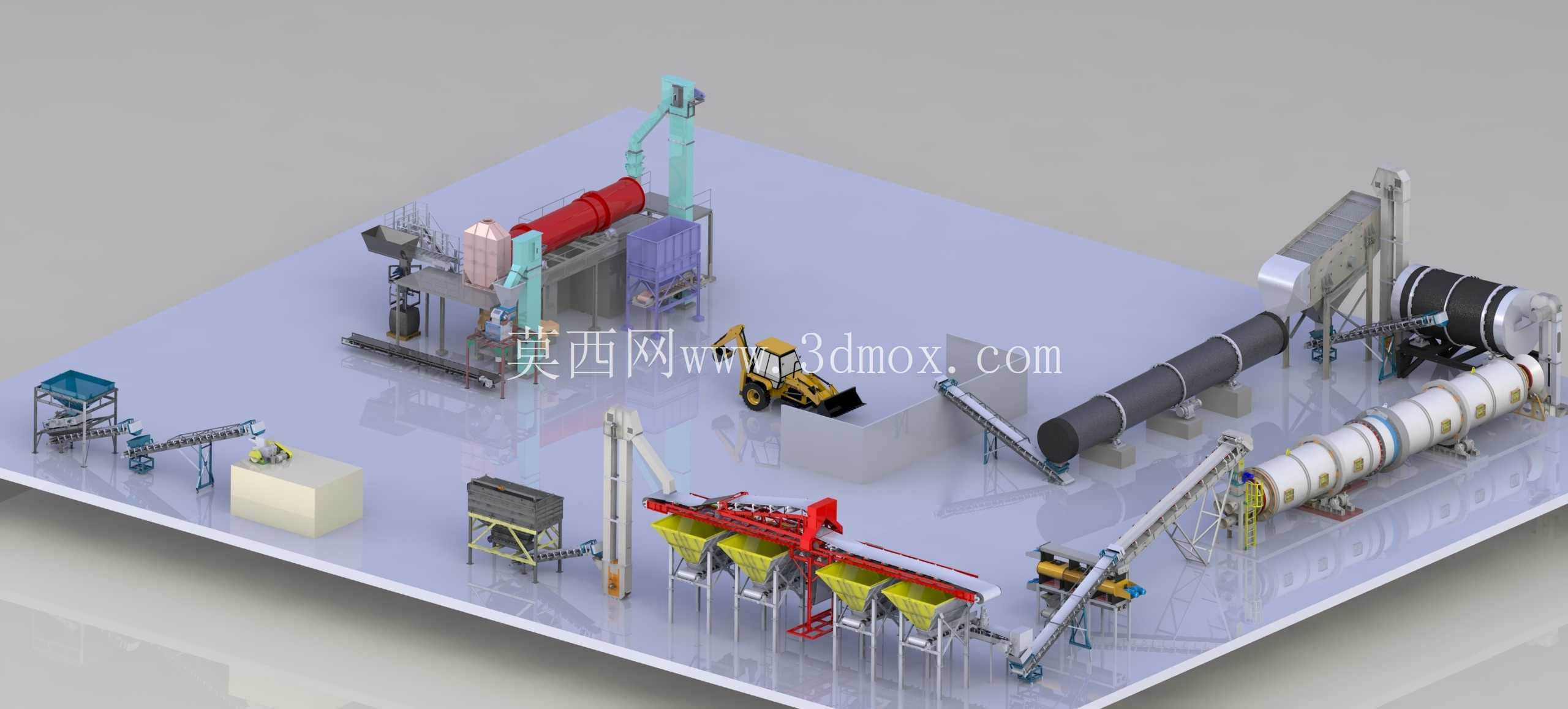

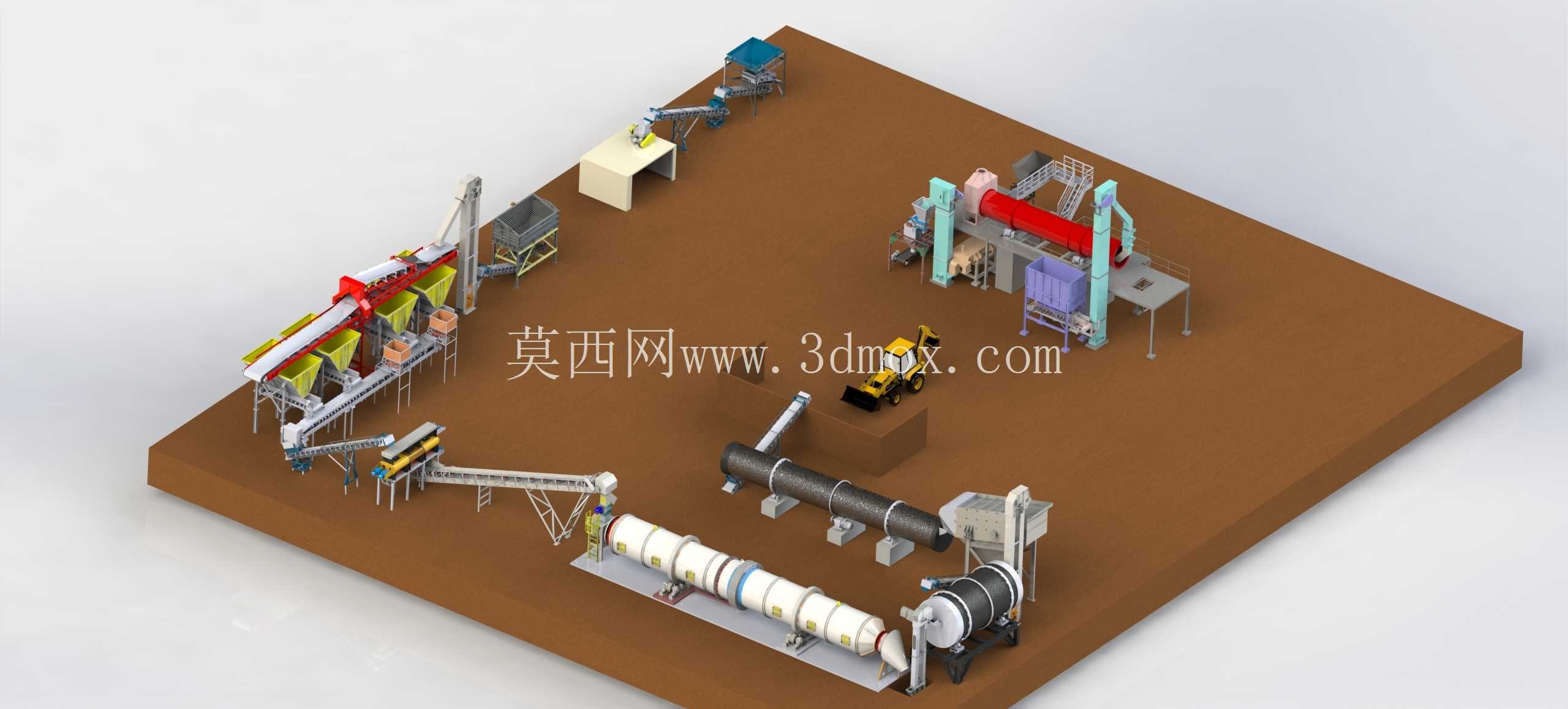

　　这套三维模型完整还原了规模化有机肥生产厂区的核心工艺段设备排布，覆盖从原料预处理到成品出料的全流程核心工位，可直接用于产线规划阶段的布局校核、设备干涉检查以及新厂区方案汇报演示。从现场工程落地的角度看，模型中各设备的相对位置完全符合有机肥生产的工艺流向逻辑，原料接收段设置在产线起始端，配套的上料料斗与皮带输送机衔接角度经过优化，避免物料输送过程中出现撒料、堵料问题，料斗的侧壁倾角设置为62度，刚好适配发酵后畜禽粪便、秸秆粉碎物等常见有机肥原料的安息角，无需额外加装振动器即可保证物料顺畅下滑。

　　造粒段作为整条产线的核心工位，模型中还原了转鼓造粒机的完整结构，筒体的倾斜角度设置为2.5度，转速匹配常规有机肥造粒的12rpm工况，筒体内部的抄板结构也做了等比例还原，能够直观展示物料在筒体内的成粒运动轨迹，造粒机出口衔接的皮带输送机预留了1.2米的检修通道，完全满足日常设备维护、易损件更换的操作空间要求。烘干段采用的是回转式烘干机，筒体直径与长度的比例设置为1:6，适配有机肥颗粒烘干过程中需要的缓速降水需求，烘干机配套的热风炉接口位置做了明确的结构预留，现场安装时可直接对接热风管道，无需二次调整接口方位，烘干机出口位置配套的冷却设备与筛分设备呈直线排布，缩短了物料输送路径，减少了颗粒在转运过程中的破碎率。

　　产线中配套的多台皮带输送机，其机架高度、托辊间距都按照常规有机肥生产的输送载荷做了匹配设计，爬坡段输送机的倾角设置为18度，表面加装的挡边结构可防止颗粒物料滚落，各输送机的衔接点都预留了0.3米的落料高差，既避免物料落差过大导致颗粒破碎，也不会因为高差过小造成物料堆积堵料。模型中还还原了产线配套的操作工位、小型辅助叉车的作业空间，整体厂区的操作通道宽度设置为2.8米，满足叉车日常转运成品、补充原料的通行需求，设备与厂区边界的安全距离预留了1.5米，符合工业设备安装的安全规范要求。

　　从设计思路上看，整套模型采用模块化排布逻辑，每个工艺段的设备都可以根据实际厂区的场地尺寸做单独的位置调整，不会因为局部设备移位影响整体工艺流向，各设备的安装地脚位置都做了明确的标识，现场施工时可直接参照模型中的坐标点做基础预埋，减少现场勘测的工作量。模型中所有设备的外形尺寸都按照行业通用的量产设备参数做等比例还原，不存在夸张缩放的问题，比如转鼓造粒机的筒体直径2.2米、长度12米，配套的烘干机筒体直径1.8米、长度14米，这些尺寸都对应时产3-5吨有机肥生产线的常规配置，可直接用于同规模产线的方案设计参考。

　　在细节处理上，模型还原了设备配套的爬梯、操作平台、护栏等附属结构，操作平台的高度距离设备操作面0.9米，护栏高度1.2米，符合工业操作平台的安全规范，设备之间的管道连接位置也做了清晰的结构展示，包括除尘管道、热风管道的走向都做了合理规划，避免管道与设备主体、输送通道出现干涉。整套模型没有冗余的装饰性结构，所有呈现的部件都对应实际生产中的必备设备，能够帮助设计人员快速梳理有机肥生产的工艺逻辑，校核不同设备之间的产能匹配度，避免在产线设计阶段出现设备选型不匹配、布局不合理导致的后续生产瓶颈问题。
