卧式煤粒干燥烘干筒体结构设计

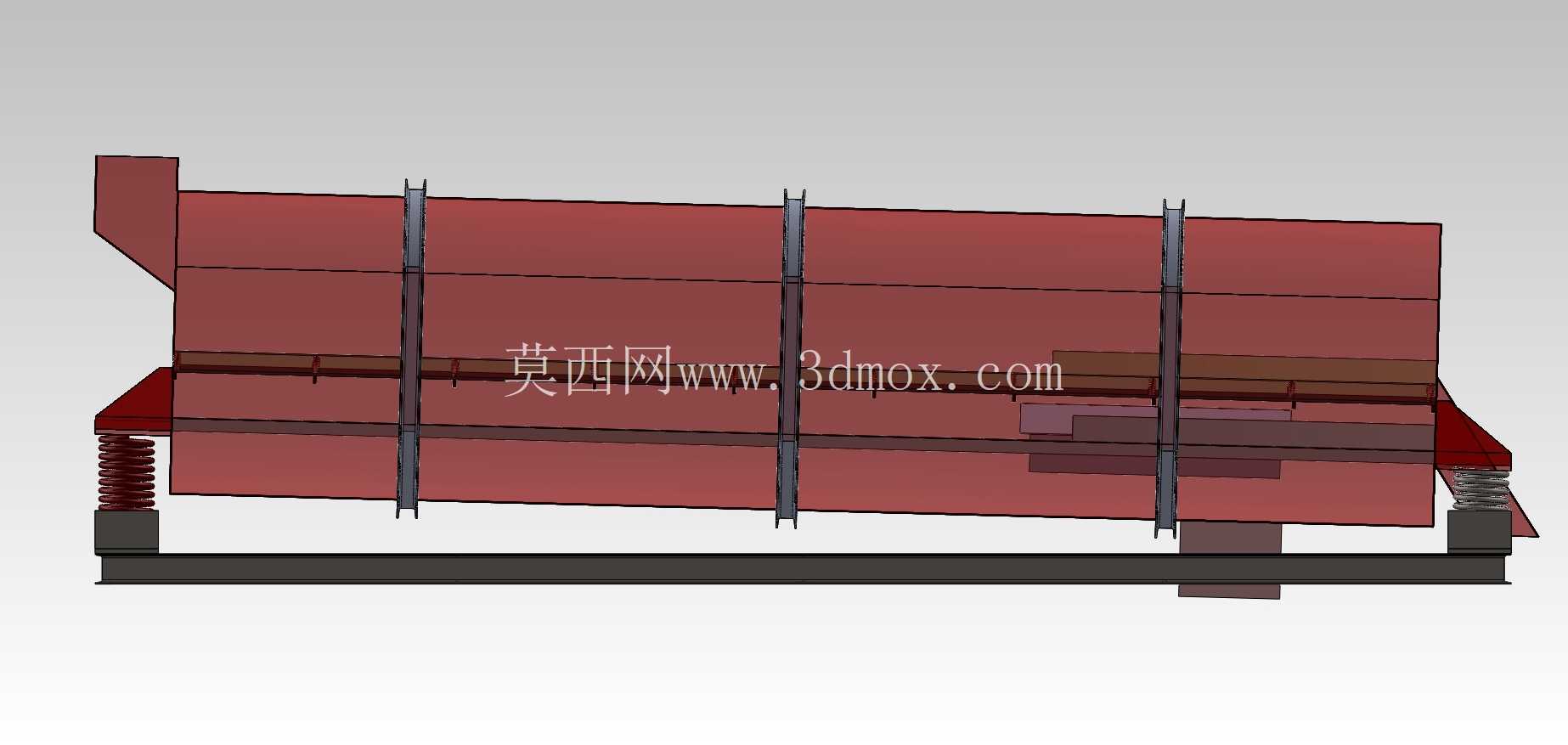

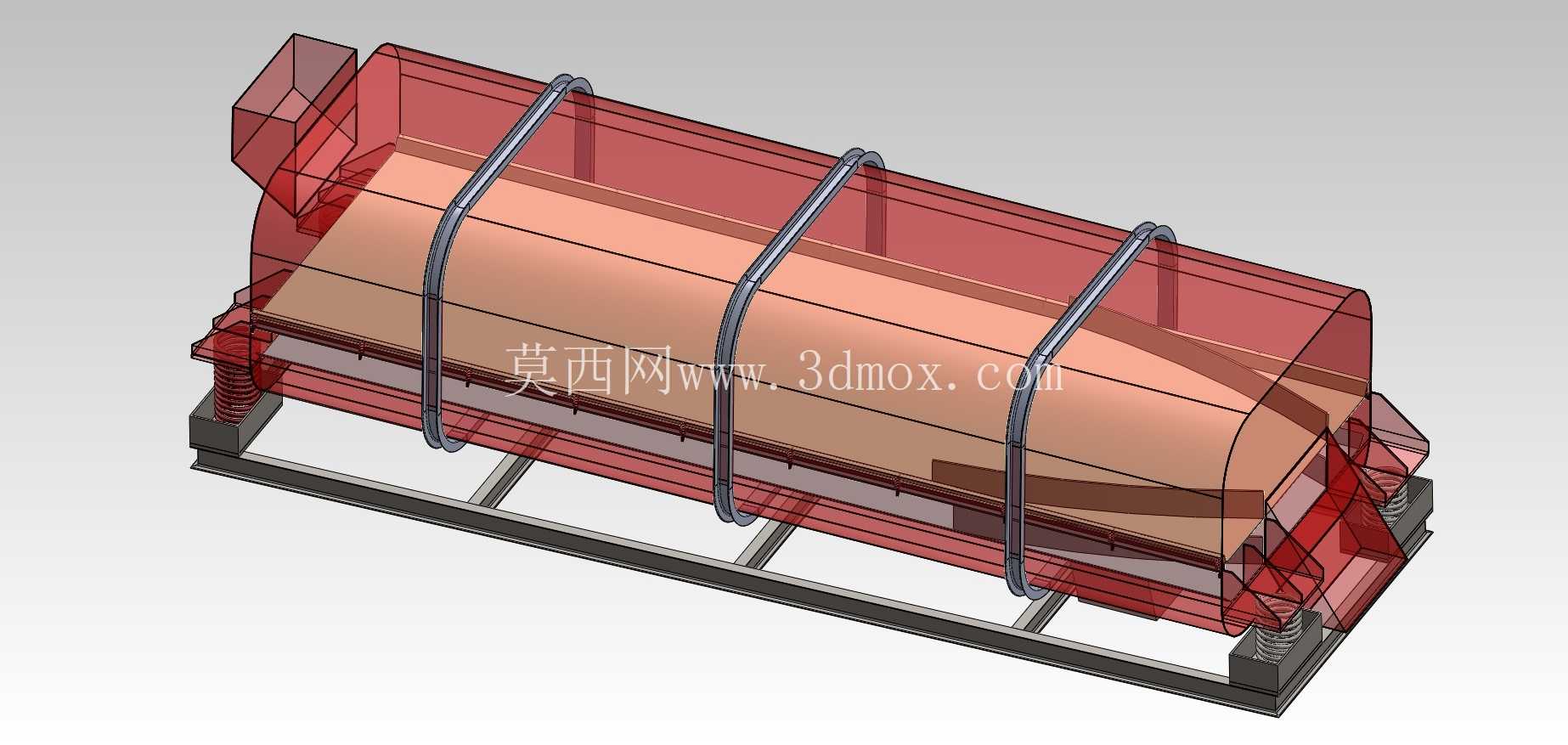

　　该卧式煤粒干燥设备主要服务于燃煤锅炉供料前的预处理环节，在火力发电供煤、工业锅炉燃煤制备、集中供热站燃料处理等场景中承担原煤粒的降水干燥职能，解决湿煤黏堵输送管路、燃烧不充分、热效率偏低的实际生产痛点。从结构设计逻辑来看，整体采用长筒卧式布局，筒体分段式拼接结构通过环形加强箍做刚性连接，既方便加工运输过程中的分段制造，也能在后期运维时针对磨损段单独更换，降低全生命周期的维护成本。筒体一端设置进料接口，与上游原煤输送设备的出料端做密封对接，避免干燥过程中粉尘外溢；另一端上部设置排风出料集成段，干燥过程中携带水汽的废气流从上部接口接入除尘系统，完成干燥的煤粒从下部出料口送入下游燃烧器的供料链路。

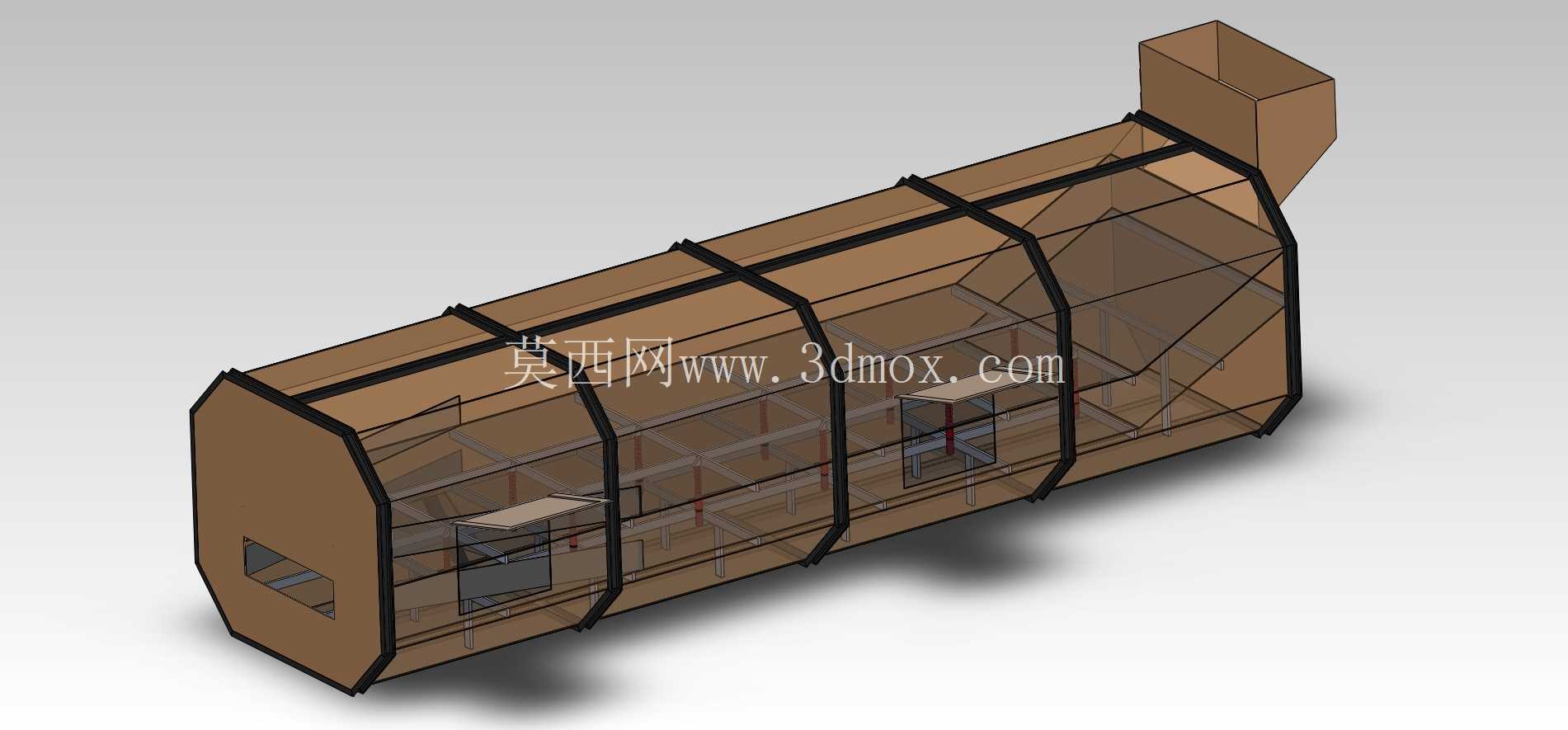

　　筒体内部设置多层导料与扬料结构，煤粒进入筒体后随着筒体的缓慢转动，被扬料板不断扬起洒落，与筒内通入的高温干燥介质充分接触，在筒体长度方向上完成顺流干燥过程，这种结构设计能保证煤粒在筒内停留时间稳定，避免局部过干燥引发的煤粉自燃风险，也能防止湿煤团堆积导致的干燥不均问题。从安装边界来看，筒体整体采用倾斜布置，进料端略高于出料端，依靠重力辅助煤粒向出料端移动，安装时需要预留筒体两端的旋转支撑工位，支撑位置对应筒体上的环形加强箍区域，保证支撑载荷均匀分布在筒体刚性加强段，避免筒体长期运转出现变形。筒体侧面设置的检修口对应内部扬料板的固定点位，日常运维时不需要整体拆解筒体，即可完成内部易损件的更换与积料清理。

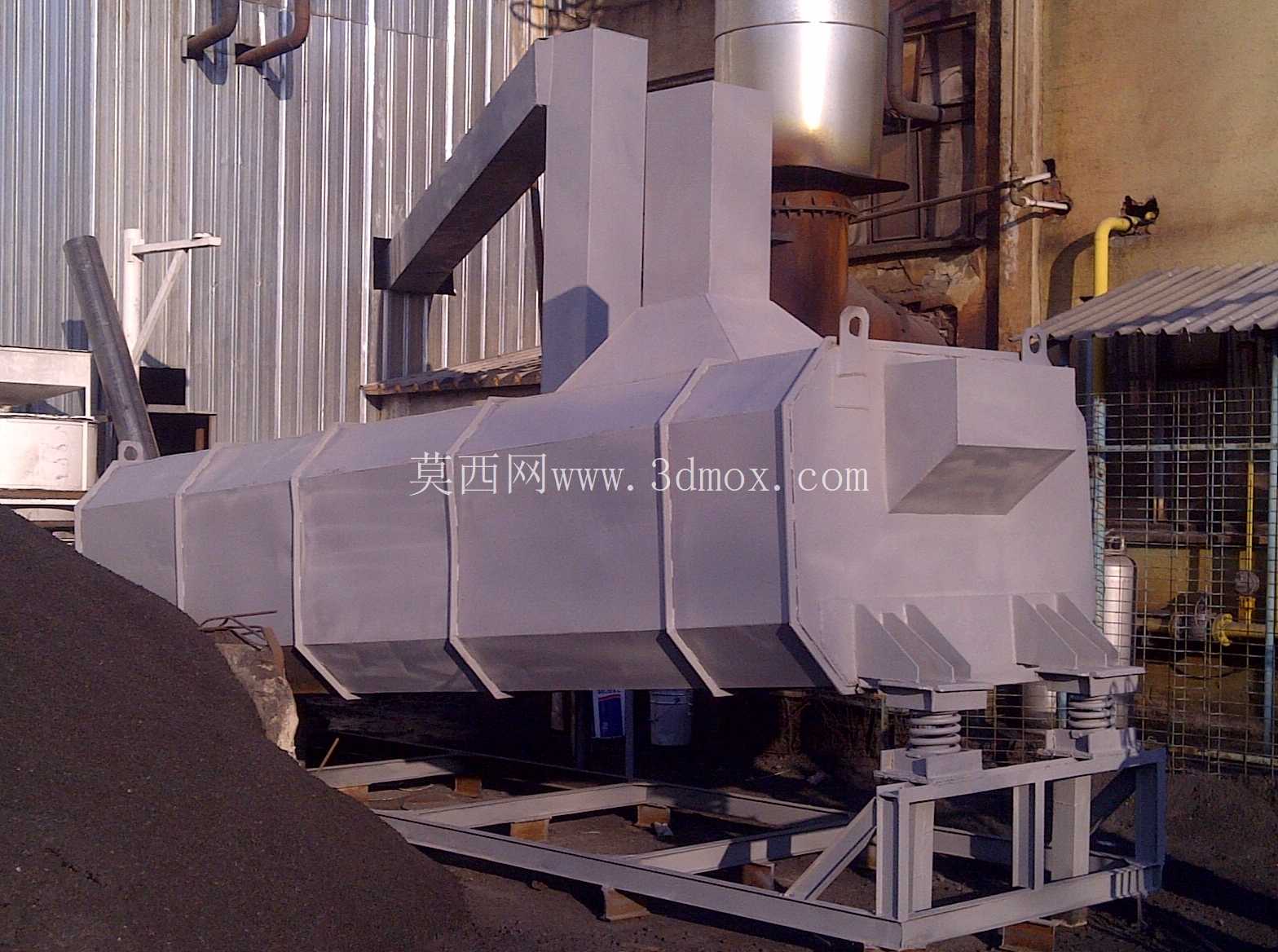

　　设备的外形尺寸适配常规工业锅炉房的设备层布局，长度方向预留的安装间隙需要满足筒体热胀冷缩的位移量，两端的密封结构采用接触式耐高温密封件，适配干燥介质的最高工作温度，减少漏风带来的热损。设计过程中针对煤粒的磨蚀特性，筒体内部与煤粒接触的区域做了耐磨衬层设计，扬料板采用可更换的耐磨钢板制作，固定螺栓做防松处理，适应长期连续运转的工况需求。筒体上部的排气接口尺寸匹配常规工业除尘风管的标准规格，不需要额外做变径处理即可对接现场的废气处理管路，进料口的尺寸适配常见的皮带输送机、螺旋输送机出料端规格，减少现场安装的适配改造工作量。

　　在功能实现上，该结构可以根据入料煤粒的含水率调整筒体转速，匹配不同的干燥强度需求，当入料含水率较高时降低转速延长煤粒停留时间，含水率较低时适当提高转速提升处理产能，整体结构没有复杂的精密传动部件，对现场运维的技术要求较低，适合工矿企业的长期连续使用场景。筒体外部的加强箍除了承担分段连接的功能，也作为筒体旋转的滚道接触面，与支撑托轮配合完成筒体的旋转支撑，滚道表面做淬火处理提升耐磨性能，减少长期运转的磨损量。
