长轴外转子无刷电机AS2814结构设计

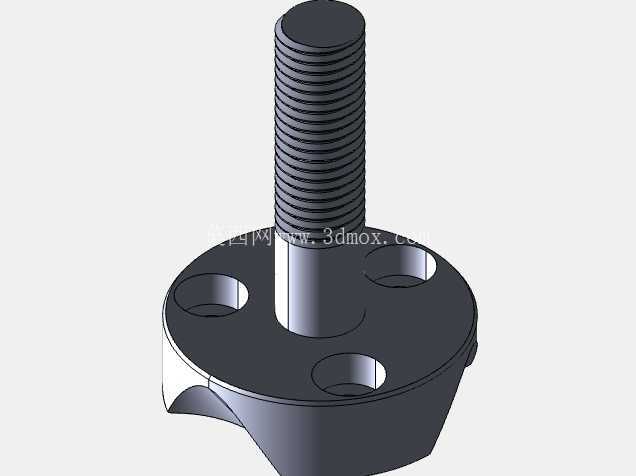

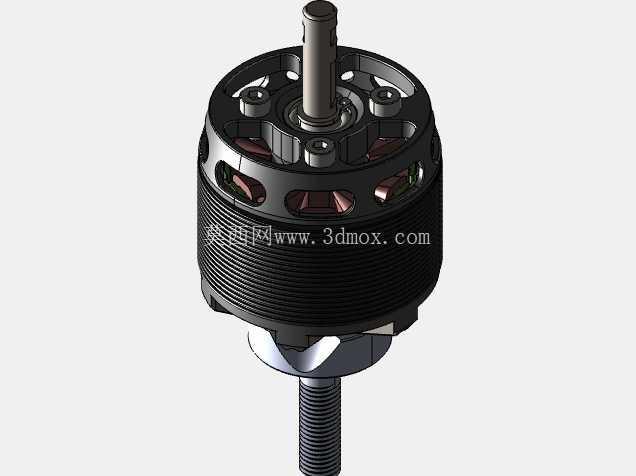

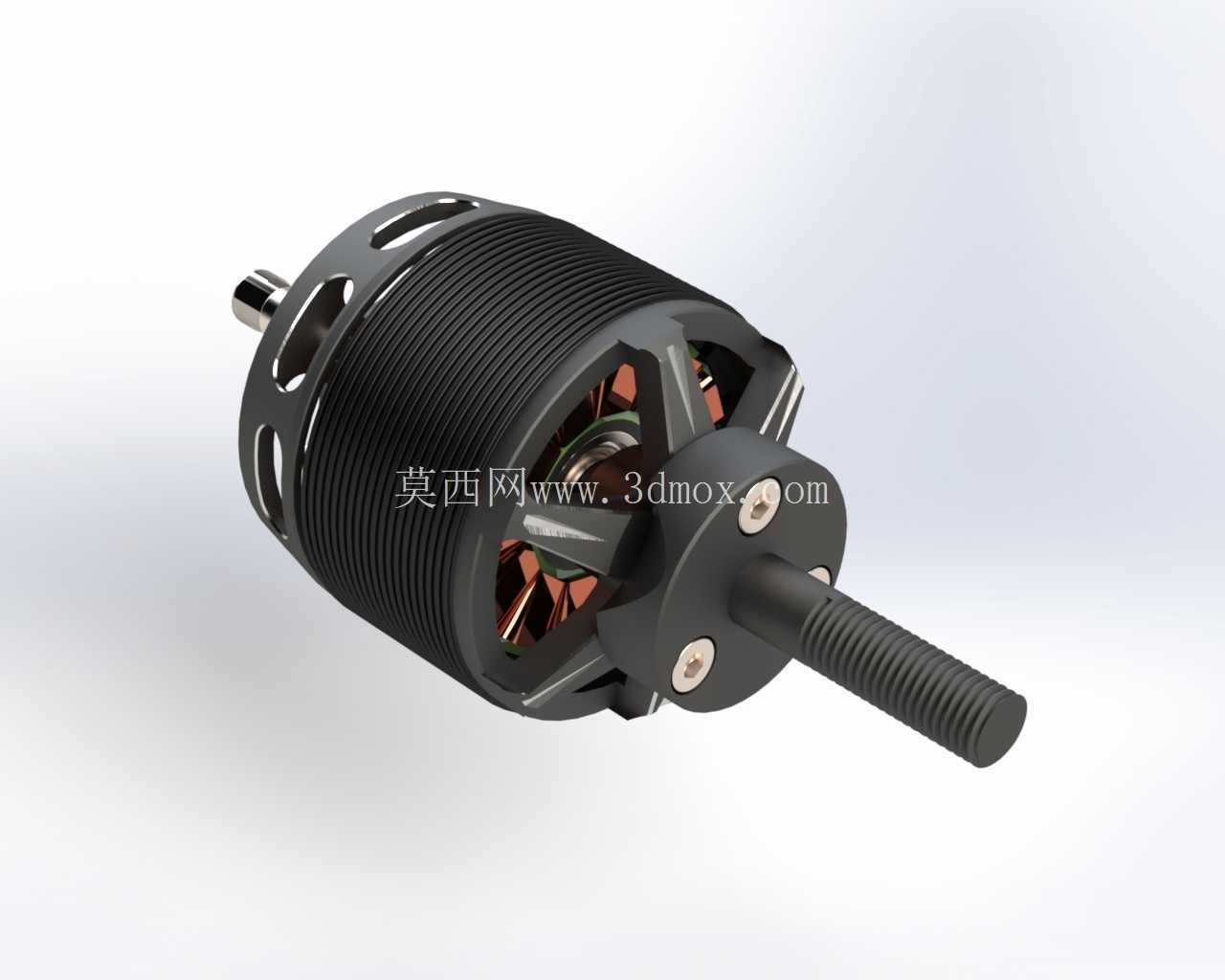

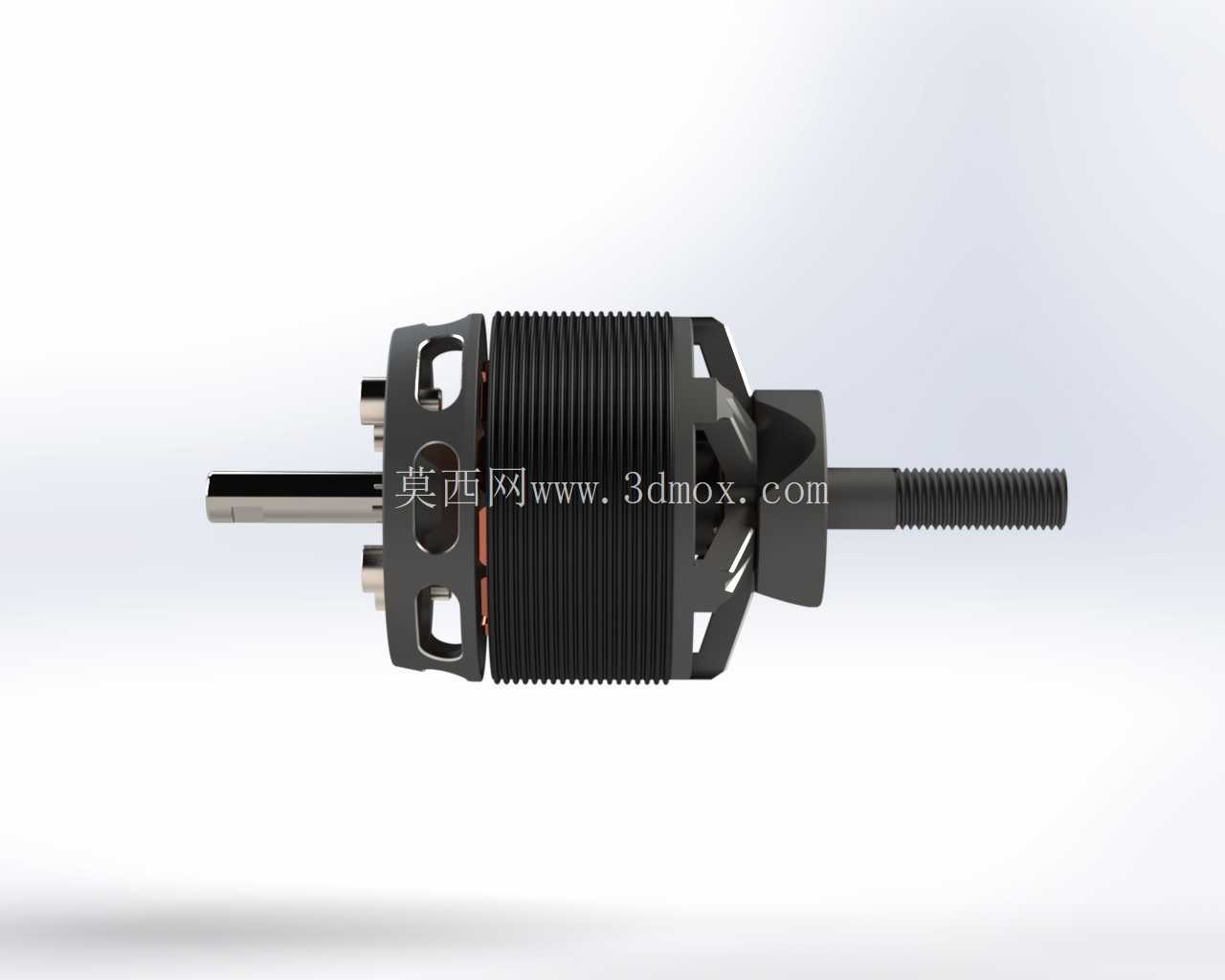

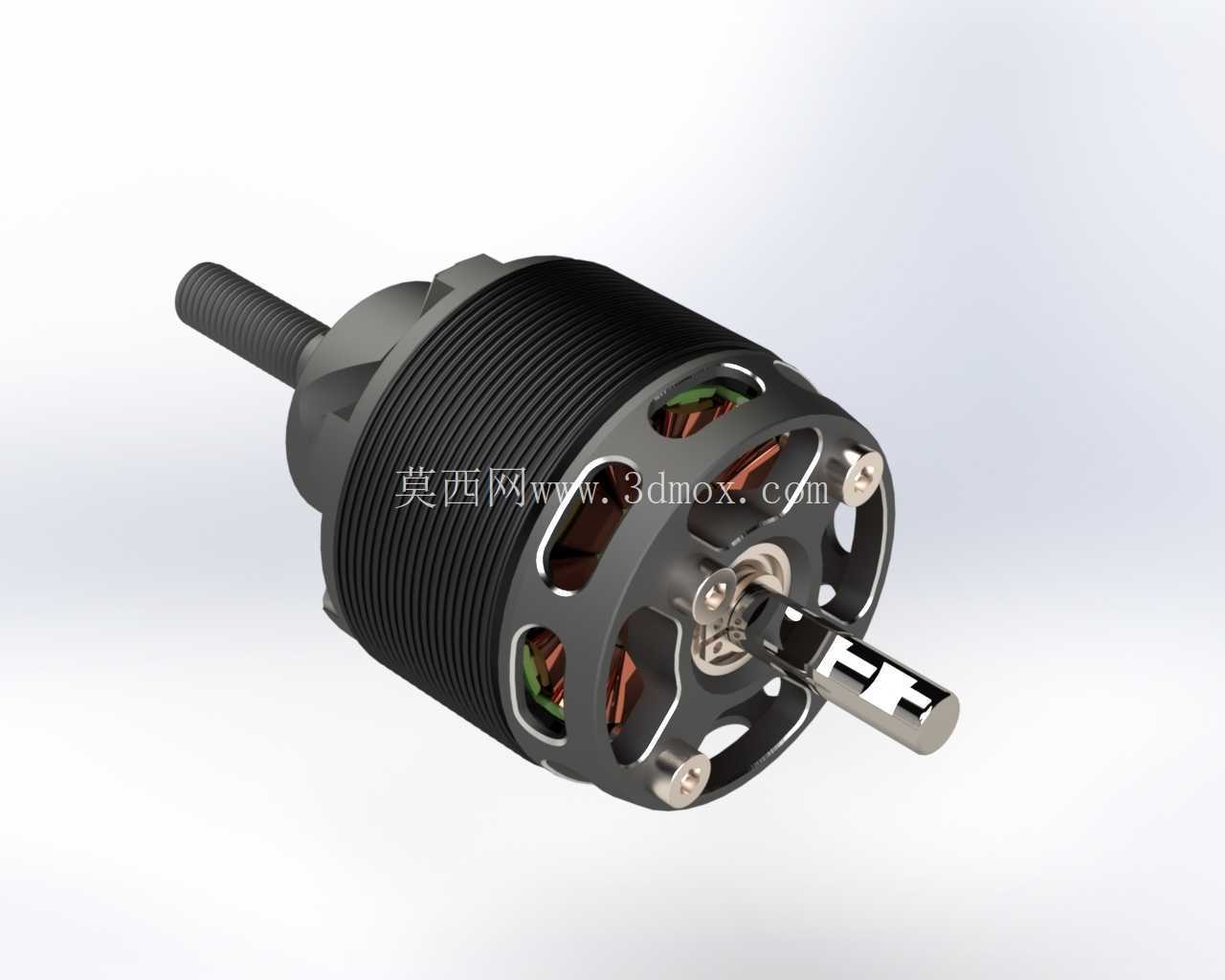

　　这款KV900规格的长轴外转子无刷电机，核心适配场景覆盖固定翼航模、小型农用植保无人机、轻载多旋翼飞行器的动力输出单元，也可作为桌面级小型旋转实验台、微型传动演示装置的动力源使用。从实际装机的工况需求出发，设计阶段优先考量了动力输出的同轴度与高速运转下的动平衡表现，外转子壳体采用带周向散热槽的一体化结构，壳体表面的镂空开孔既可以降低转子整体重量，也能在电机高速旋转时形成导流风道，直接带走定子绕组工作产生的热量，避免持续大油门工况下绕组温升过快导致的磁钢退磁问题。输出端采用加长螺纹轴设计，轴身预留了足够的桨夹安装行程，可适配不同厚度的螺旋桨安装座，轴端螺纹的螺距匹配常规航模桨夹的锁紧规格，安装时无需额外加工转接件，

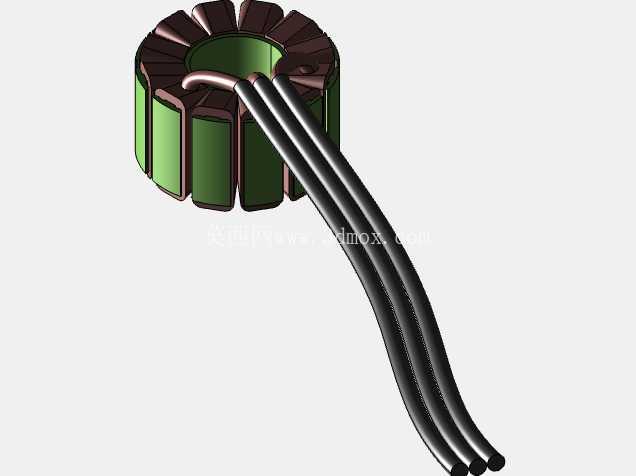

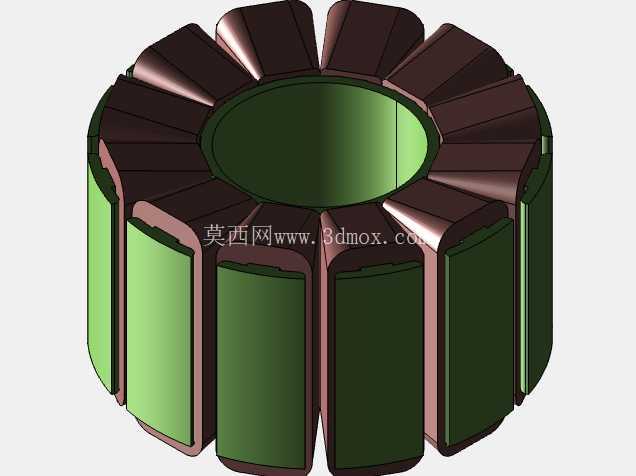

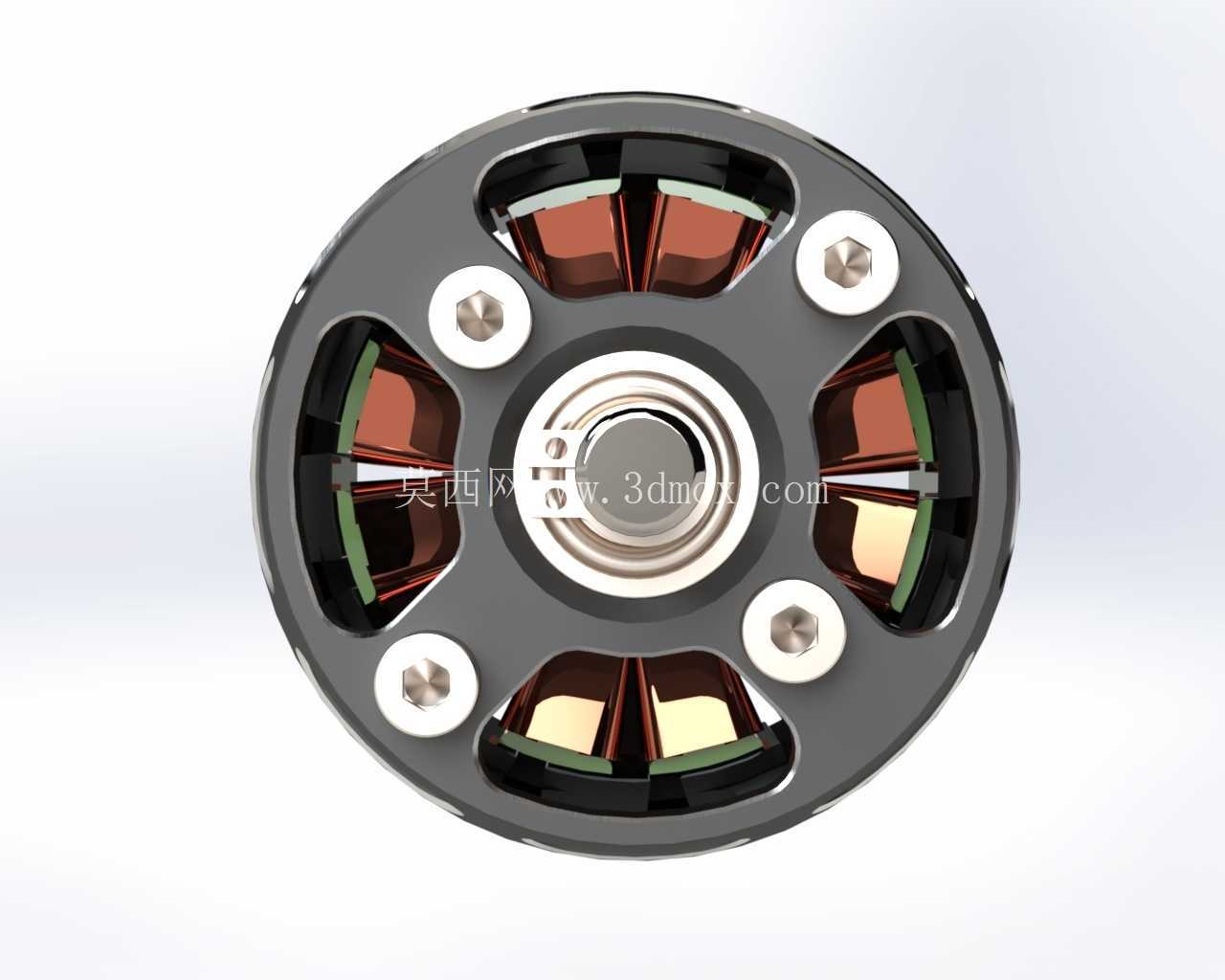

　　轴根部与转子端盖的配合位置做了台阶定位，保证输出轴与转子壳体的同轴度控制在0.02毫米以内，高速旋转时不会出现轴系摆振的问题。定子部分采用多槽集中绕组布局，硅钢片叠压的定子铁芯与绕组的浸漆处理充分，既可以降低铁芯涡流损耗，也能强化绕组的结构强度，承受飞行过程中的振动冲击不会出现绕组松脱。端盖位置的固定螺丝采用内六角沉头设计，安装后螺丝头部不突出端盖平面，不会额外增加转子旋转时的风阻，端盖与转子壳体的配合采用止口定位，装配后整体圆跳动控制在0.25毫米以内，满足高速运转的动平衡要求。从安装边界来看，电机定子基座的安装孔位采用对称布局，孔距匹配常规航模电机安装座的通用规格，基座端面的定位凸台可以快速嵌入安装架的定位孔内，

　　装配时无需反复调整同轴度，电机整体外径与长度的比例适配多数轻型航模的机头整流罩内部空间，不会出现安装后与整流罩干涉的问题。实际使用中，这款电机的扭矩输出特性适配9到11英寸规格的螺旋桨，在额定电压下可以输出稳定的拉力，满足固定翼航模的巡航与特技动作动力需求，农用无人机搭载时也可支撑小载重下的稳定悬停作业。设计过程中对转子磁钢的排布做了优化，采用表贴式磁钢结构，磁钢与转子壳体内壁的粘接面做了粗糙化处理，配合高温粘接剂固定，在最高转速下也不会出现磁钢甩出的故障。电机的出线位置做了防弯折保护，线材根部套有热缩护管，避免装机时反复弯折导致的线芯断裂，出线长度预留了足够的电调连接余量，适配不同布局的机身走线需求。从结构细节来看，

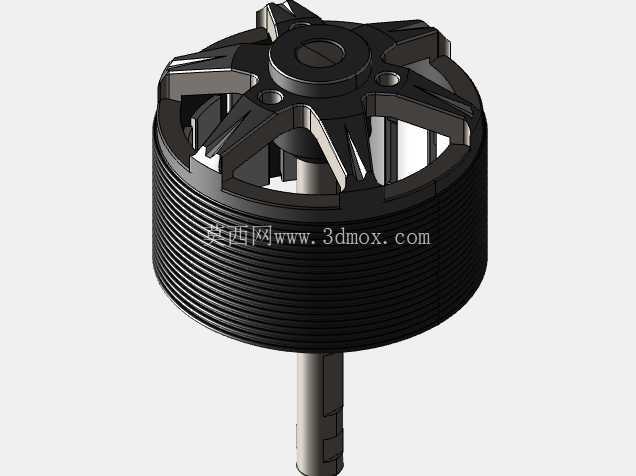

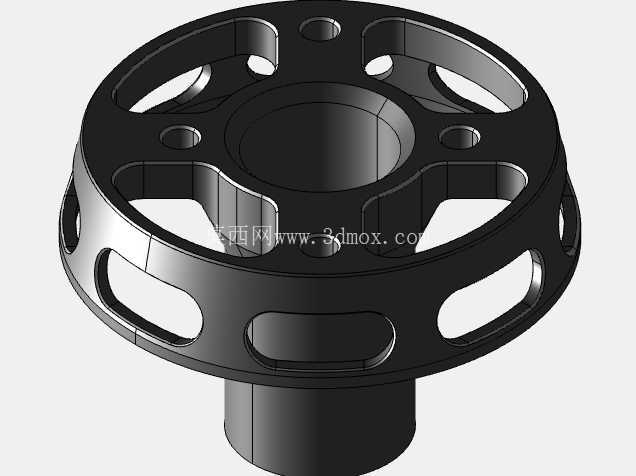

　　转子壳体的散热槽沿轴向均匀分布，槽深不超过壳体壁厚的三分之一，在保证散热效率的同时不会降低壳体的结构强度，即使出现轻微的炸机碰撞，壳体也不会轻易变形卡滞定子。定子基座的材质采用高强度铝合金，兼顾轻量化与结构刚性，安装时锁紧螺丝的扭矩控制在合理区间即可，不会出现基座开裂的问题。整体结构的装配公差经过反复校核，转子与定子之间的气隙均匀控制在0.3毫米左右，既可以避免运转时的扫膛故障，也能保证磁路的耦合效率，降低空载电流损耗。
