微型格斗竞技机器人本体结构设计

　　这套结构面向小型桌面竞技机器人场景，主体采用紧凑箱式本体布局，将驱动轮、控制板安装腔、传感器开孔与前置推铲整合在同一装配体中，适合相扑对抗、迷你足球、教学实验以及小型机器人赛事的底盘方案验证。从实际使用角度看，这类设备并不追求大负载，而是强调在有限台面尺寸内完成快速冲撞、边线识别、对手推挤和姿态稳定，因此结构设计的重点集中在重心控制、轮地接触、前部接触几何和内部器件布置上。

　　本体上盖采用近似平板的承载形式，表面预留多处矩形开槽与小孔位。这些开口并非单纯减重，而是为按键、拨码开关、接线端子、状态指示灯或传感器走线提供安装边界。上盖与侧围通过折边和螺钉位形成封闭盒体，能够在碰撞时分散局部冲击力，避免控制板直接承受侧向载荷。顶部轮廓略向后延伸，使电池和主控板可以尽量贴近车体中心区域布置；对于轮式对抗机器人而言，电池位置直接影响加速时的抬头趋势和推挤时的抓地表现，若重心过于靠前，转向会显得迟钝，若过于靠后，前轮或前部铲板压地力不足，正面接触时容易被对手抬起。

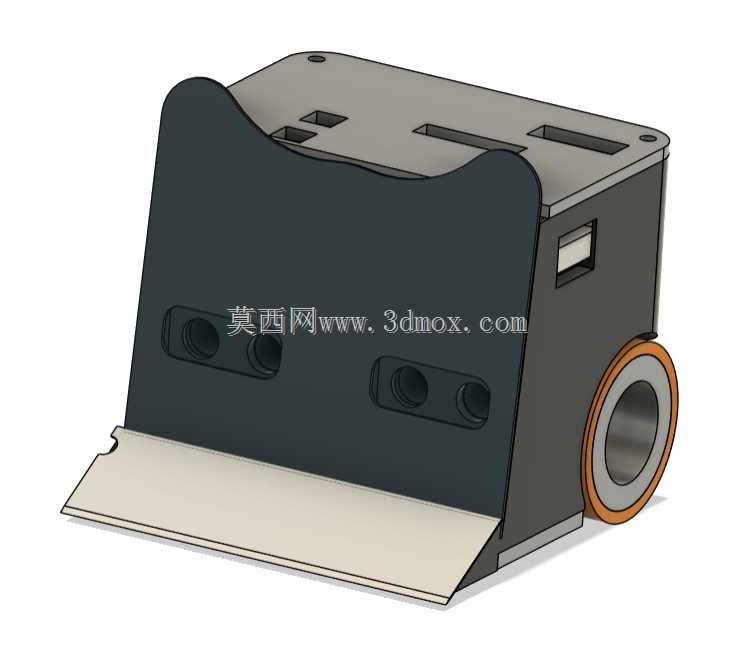

　　车体前部设置一块向外伸出的斜向铲板，铲板与主体下沿形成低角度接触线。该结构是相扑和格斗类机器人的典型功能部件，其作用在于以较低高度插入对手底盘下方，再通过轮系推进将对方向场外顶推。铲板前缘需要保持平直且接近地面，后缘则与箱体连接形成抗弯过渡。模型中铲板采用薄板折弯式造型，既控制了整机质量，也便于后续根据赛场地面材质更换不同厚度或角度的前铲。实际调试时，前铲离地间隙通常需要结合轮胎压缩量、地面平整度和驱动轮直径反复修正；间隙过大无法有效楔入对手底部，间隙过小则会在不平整台面上产生刮地阻力。

　　侧面可以看到大直径驱动轮布置在车体中后段，轮缘带有橙色包覆层，中心为金属色轮毂与轴承安装区域。大轮径有助于提升越障能力和通过细小接缝的稳定性，同时在低速推挤时提供更平缓的力矩输出。轮轴中心线略高于车体底部，使车体侧面形成保护性围挡，碰撞时接触力优先传递到外壳和车架，而不是直接作用于轴端。轮体外侧接近车身侧板，可减少横向窜动；侧板上开设的小矩形窗口可用于电源开关、充电接口或侧装传感器的布置。

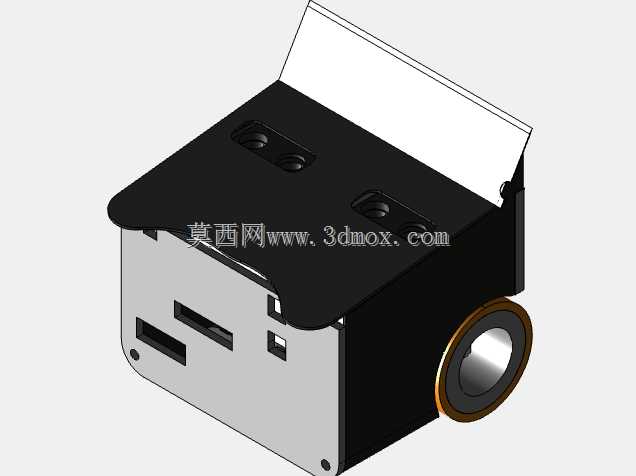

　　前部黑色立面上分布两组双孔结构，位置左右对称，孔位呈横向排列。这类开孔通常服务于红外测距、边沿检测或对手机识别传感器的安装。相扑机器人需要在不依赖人工操控或半自主控制条件下快速判断台面边界，前方和前下方的传感器角度非常关键：过高的检测角度容易误判远处物体，过低则可能受到台面纹理和环境光影响。将传感器嵌入立面而非外露，可以在碰撞中保护探头，同时保证检测方向与车体前进轴线一致。立面顶部采用弧形缺口轮廓，既减少了上盖前方的材料堆积，也为拆装内部模块留出手指或工具操作空间。

　　从装配边界看，整体外形接近小型长方体，前端因铲板伸出而形成附加接触长度，侧面因驱动轮外圆形成最大宽度限制。设计内部结构时，需要先确定驱动电机、电池、主控板和传感器的最小维护空间，再反推外壳壁厚和连接柱位置。箱体内部不宜采用大面积实心支撑，否则会增加质量并挤占走线空间；更合理的方式是在轮轴附近、前铲根部和上盖螺钉孔处设置局部加强筋，使冲击载荷沿侧板、底板和轮轴支撑形成连续传力路径。

　　轮系与底盘的匹配是该类机器人能否稳定对抗的核心。驱动轮位于后部附近时，正面前铲受压后可增加轮轴垂向载荷，提升推进摩擦力；但如果后倾过多，转向时车体可能绕前铲产生不稳定摆动。模型中将轮体放在车体中段偏后，并让前部铲板保持较宽跨度，这种布置有利于直线冲撞，也能在侧向接触时降低扭转。外壳后侧和侧围需要为电机固定座预留足够厚度，因为电机扭矩在急停、反转和顶推受阻时会产生明显反作用力，若仅靠薄板自攻螺钉固定，多次比赛后容易出现孔位松旷。

　　材料选择上，外露侧板和前铲更适合采用具备一定韧性的板材或轻质工程塑料，以承受反复撞击；轮轴支撑、电机座和内部隔层则应优先考虑刚度，避免动力传递过程中产生过大变形。上盖开孔边缘要避免尖角应力集中，尤其是靠近螺钉柱和折弯边的位置，应通过圆角过渡降低开裂风险。前铲与主体连接处属于高频冲击区域，单纯平面搭接容易在根部断裂，建模时应保留折弯半径、加强翻边或可更换连接片，使维护时不必整体报废外壳。

　　在赛事应用中，该结构可作为basado与Jsumo类微型机器人套件的本体参考，也可根据规则调整轮距、铲板宽度和传感器数量。若用于自主相扑，需要重点校核前方检测孔与台面边线的夹角；若用于遥控格斗，则可在上盖或前部增加执行器安装位，并重新平衡前部附加质量。对于三维建模人员而言，装配体中最值得细化的部分不是外观曲面，而是轮轴同轴度、前铲接地角、内部器件干涉区以及碰撞传力路径。把这些边界处理清楚，后续加工、装配和赛场调试都会减少大量返工。
