多规格螺栓式叶片铰链结构设计

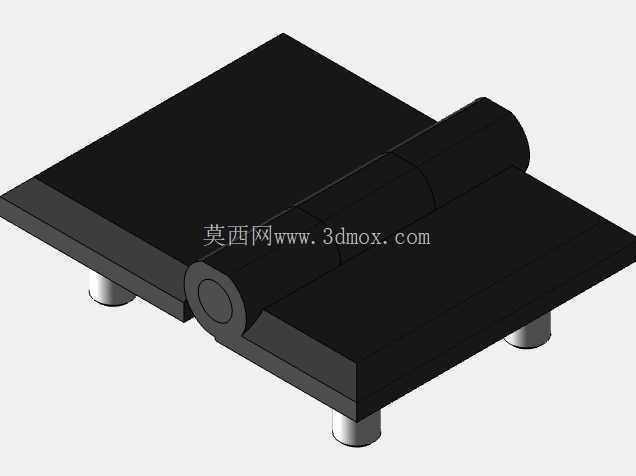

　　这类螺栓固定型叶片铰链，在工业柜体、设备防护门、小型机电设备舱门、非标自动化设备的检修翻盖场景里应用极广，很多做结构设计的工程师在选型时，经常会遇到同系列设备需要不同开合承重、不同安装间距的铰链需求，这套多规格的铰链模型刚好覆盖了这类场景的常用尺寸区间。从实际使用的角度来说，这类铰链的核心作用是实现两个构件之间的绕轴转动连接，同时通过叶片上的螺栓安装柱实现无额外焊接、无需攻丝的快速装配，相比传统的穿轴式合页，带螺栓定位柱的叶片铰链在装配时不需要在安装板上额外加工沉头孔，只需要预制对应孔径的安装孔，将螺栓柱插入孔位后从背面锁紧螺母即可完成固定，装配效率更高，也避免了沉头孔加工偏差导致的铰链安装错位问题。

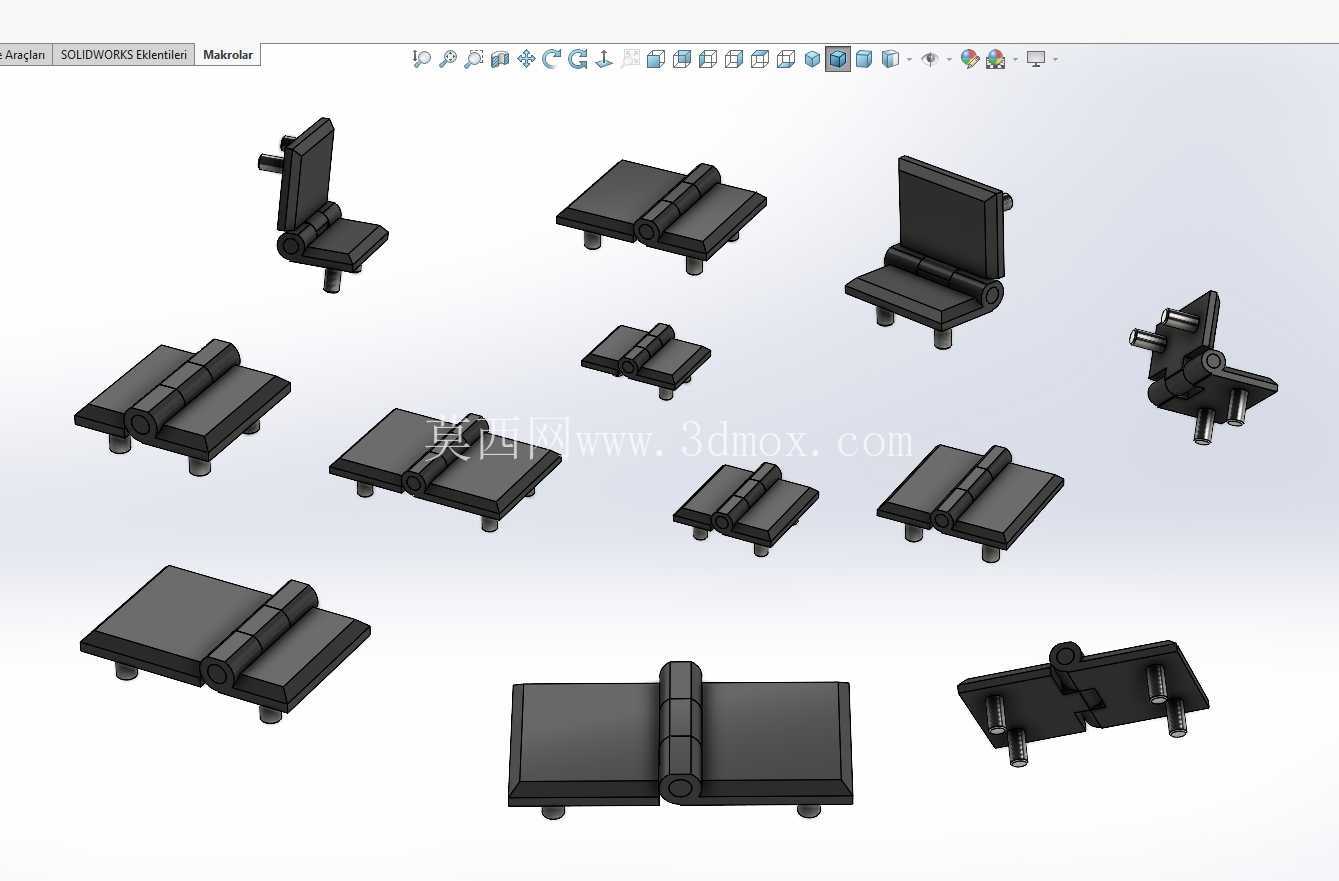

　　从设计思路上看，这套铰链采用了统一的铰接轴芯结构，所有规格的铰链转动副尺寸保持一致，仅调整叶片的长宽尺寸、安装螺栓柱的间距与凸台高度，这样的设计可以保证同系列不同规格的铰链转动阻尼手感统一，在同一款设备的不同尺寸舱门上使用时，开合体验不会出现明显差异，同时统一的轴芯尺寸也能降低配套轴套、阻尼垫片的备件种类，减少生产环节的物料管理成本。不同尺寸的叶片对应不同的承重等级，叶片长度越长、安装螺栓柱间距越大，铰链能够承受的径向载荷与倾覆力矩就越高，在选型时可以根据舱门的重量、开合频率、安装空间的边界尺寸来匹配对应规格，比如小型电气控制盒的翻盖可以选用最小尺寸的款式，而厚重的设备防护钣金门则需要选用大尺寸、多安装柱的款式来保证连接强度。

　　在安装边界方面，这套铰链的所有规格都采用了对称式叶片设计，转动轴位于两个叶片的对接中心位置，安装时需要注意叶片与转动轴的避让空间，当舱门开合角度达到90度时，叶片的边缘不会与安装基面发生干涉，螺栓柱的长度统一适配常用的1.5mm到3mm厚度的钣金安装板，安装孔的中心距从最小规格的20mm到最大规格的80mm不等，覆盖了从小型仪表舱到大型设备检修门的常用安装尺寸。铰接位置的轴套采用了微间隙配合设计，既保证了转动时的顺滑度，又不会出现明显的旷量，长期开合使用后也不会因为磨损导致舱门下垂错位。叶片的安装面做了0.1mm的微凸平面设计，安装锁紧后可以保证叶片与安装板面完全贴合，避免因为钣金面的平面度误差导致铰链安装后出现内应力，延长铰链的使用寿命。

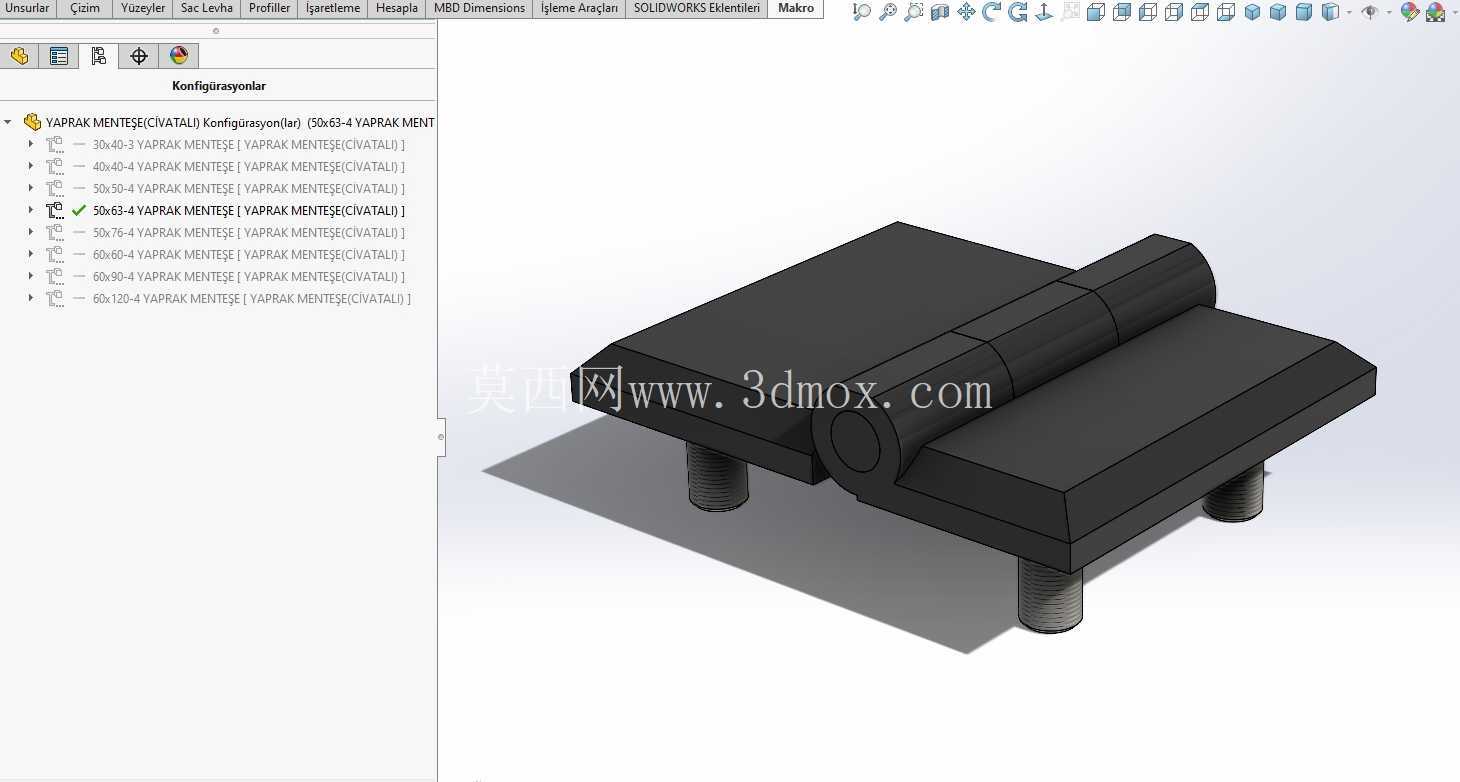

　　在实际建模过程中，这套模型的所有规格都采用了配置化设计思路，修改叶片长度、安装柱间距时不需要重新绘制整个零件，只需要调整对应配置的参数即可生成新的规格，对于需要做系列化设备设计的工程师来说，可以直接调用对应配置的模型快速完成装配，不需要重复建模，也能避免不同工程师自行绘制铰链时出现的尺寸不统一问题。铰链的所有棱角都做了R0.3的倒角处理，既避免了加工时的锐边割手问题，也不会因为倒角过大影响安装面的贴合面积，螺栓柱的根部做了加强筋过渡，在承受较大冲击载荷时不会出现根部断裂的问题，完全满足工业场景下的长期使用需求。
