聚酰胺PG系列电缆防水锁紧接头

　　现场做电控柜布线、传感器分支盒或者户外小型设备穿线时，最容易被忽略的就是柜体开孔处的线缆固定：线缆如果只靠开孔边缘硬蹭，拉扯时芯线会被反复弯折，粉尘、雨水和清洗液也会顺着缝隙进到腔体内，后期排查接地短路、端子松脱往往要花大量时间。这套聚酰胺电缆接头就是针对这类穿线点位做的标准化锁紧件，覆盖PG7到PG63的常用规格，不同线径的动力线、信号线都能匹配对应型号，不用为每个开孔单独设计压盖结构。

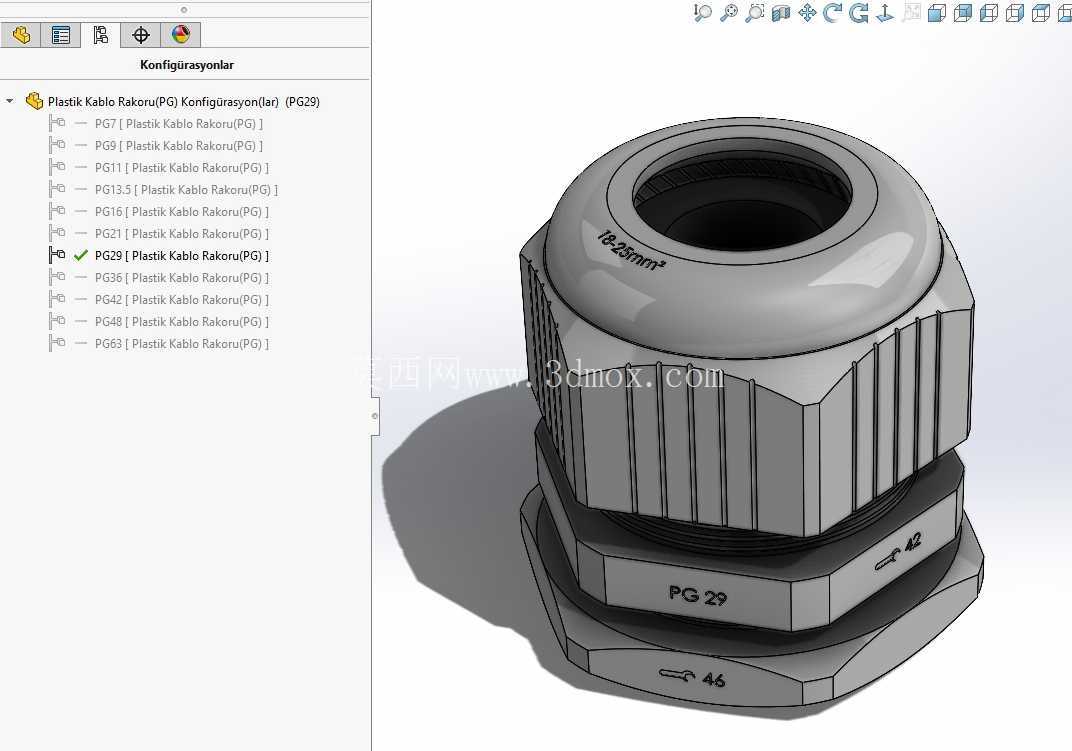

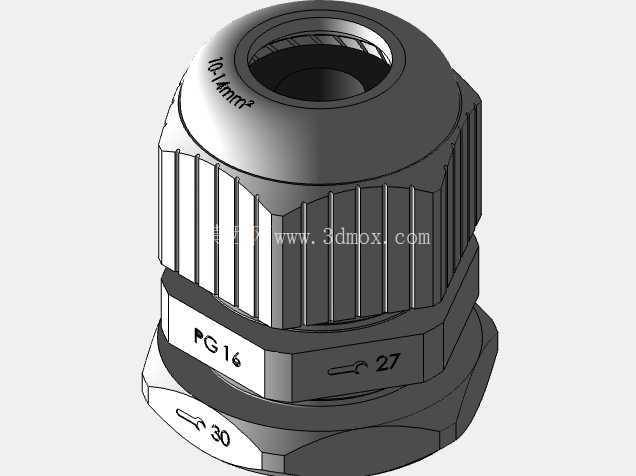

　　从结构上看，接头分成三个功能段：底部带六角夹持面的外螺纹锁紧螺母、中部带防滑竖纹的主体拧装段，以及顶部的锥形密封压帽。安装时先把柜体或接线盒的穿板孔开好，将接头主体从外侧穿入开孔，内侧旋上配套六角螺母，用扳手卡住底部19mm对边的夹持位拧紧，就能把接头法兰面紧贴柜壁，配合垫片实现板面密封；线缆从接头中心孔穿入后，旋紧顶部压帽，压帽会挤压内部的尼龙或橡胶密封环，让密封环均匀抱紧线缆外护套，既把线缆轴向锁死，防止拖拽时线缆窜动拉扯内部接线端子，又在线缆外周形成连续的密封面，阻挡水淋、粉尘进入腔体。

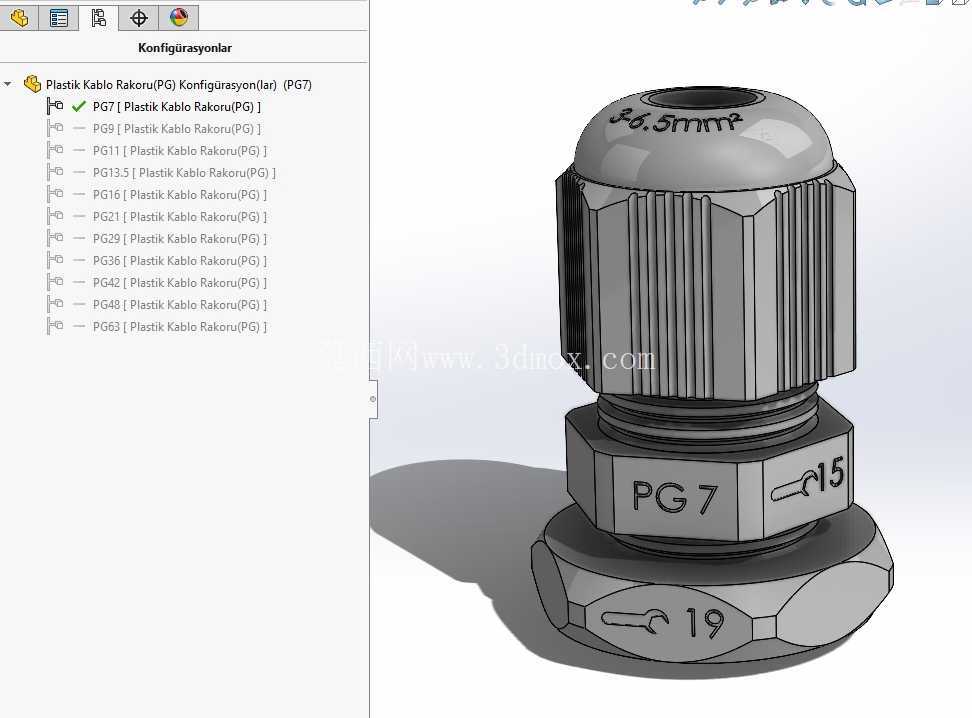

　　建模时特意把各段的配合逻辑做了还原：顶部压帽外周做了整周轴向防滑竖纹，现场徒手初拧时不容易打滑，后期用扳手做最终锁紧时，竖纹也能提供额外夹持摩擦力；中部和底部的六角结构分别对应15mm、19mm的扳手尺寸，和PG7规格的安装扭矩需求匹配，不用特制工具，普通开口扳手就能完成装配。模型里也标注了顶端适配的线缆直径范围，PG7款对应3.5mm到6mm左右的线缆外径，选型时只要测量线缆外护套的实际外径，落在对应区间内就能保证密封环的压缩量在合理范围：线径过大会导致压帽无法旋到位，甚至切伤线缆护套；线径过小则密封环抱不紧，达不到防护和抗拉效果。

　　设计这类接头时首先要平衡锁紧力和塑料件的强度：聚酰胺材料本身有不错的韧性和绝缘性，户外使用耐老化性能优于普通ABS，但螺纹段的壁厚不能过薄，否则现场工人用力过大容易拧裂，模型里的螺纹牙型、六角根部都做了圆角过渡，避免应力集中，实际开模后装配时即使按标准扭矩锁紧，也不会出现根部断裂的问题。其次要考虑安装边界：接头拧装在柜体上之后，顶部压帽需要预留足够的手部操作空间，不能紧贴柜内的线槽、端子排，建模时把接头的总高度、六角对边尺寸都按实际1:1还原，布线设计阶段就能在三维装配里提前核对相邻元器件的间距，避免现场安装时发现扳手伸不进去、压帽旋紧行程被其他零件挡住的问题。

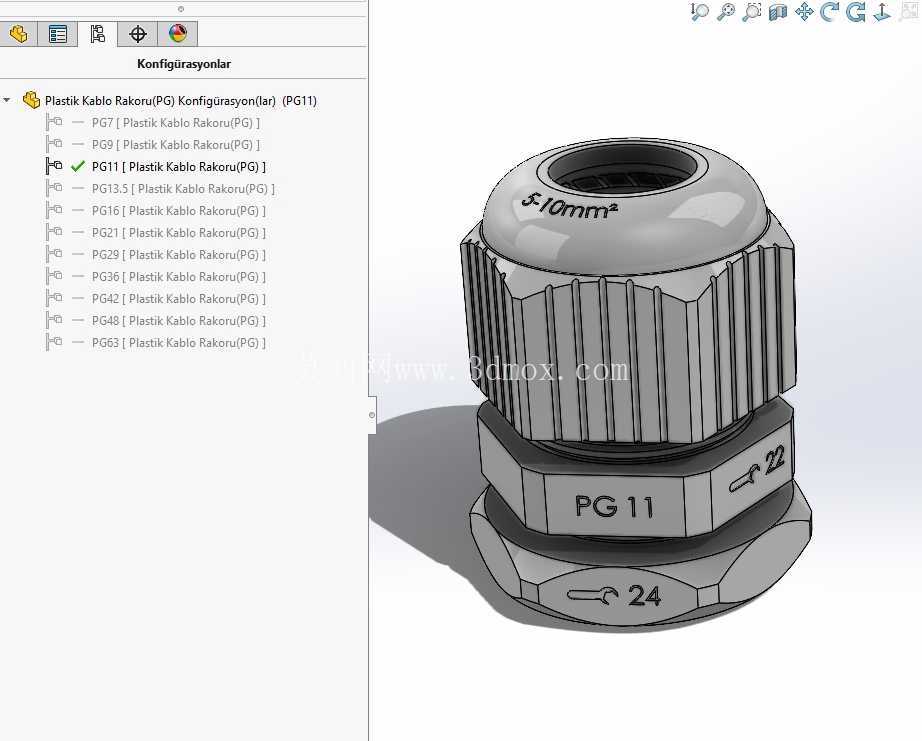

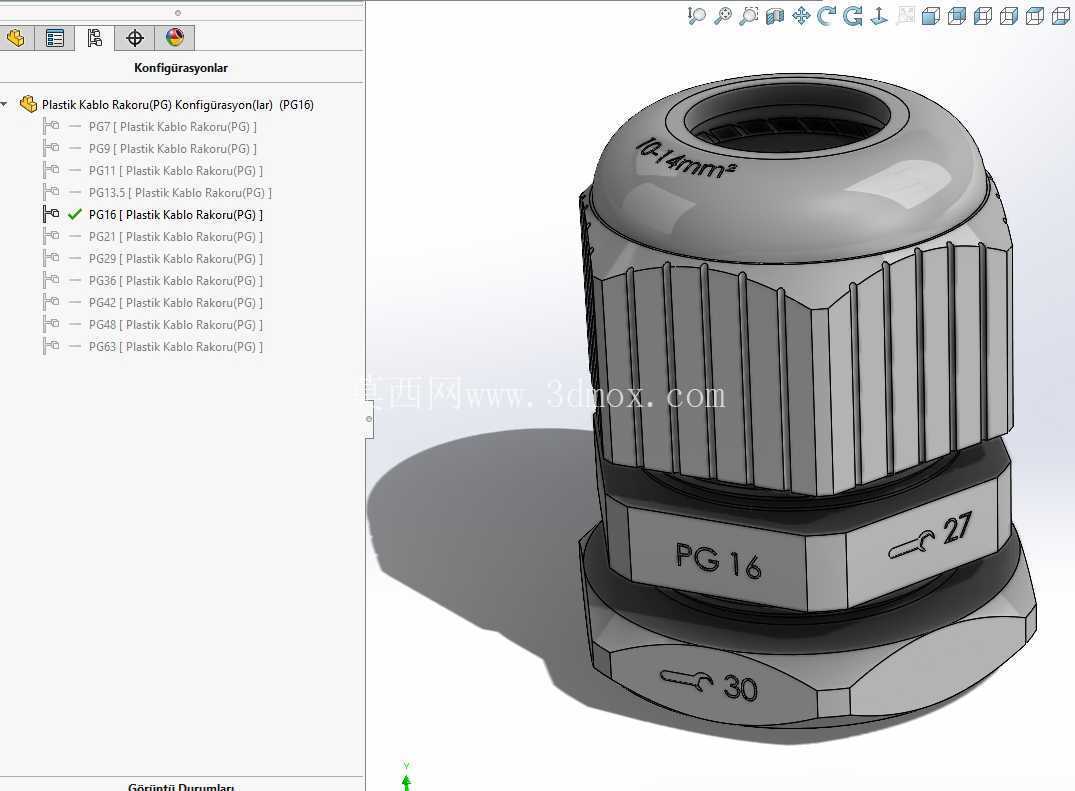

　　不同PG规格的接头长度、螺纹直径、适配线径都做了参数化区分，PG9、PG11、PG13.5一直到PG63的型号，分别对应从细信号线到粗动力电缆的不同穿线需求，整套模型放进电气设备设计库后，做柜体布线时直接调取对应规格，就能同步完成开孔尺寸标注、安装空间校验，不用反复对照样本手册核对尺寸。这类接头在机床电控箱、户外照明接线盒、自动化生产线传感器分站、风电塔筒底部接线舱里都大量使用，属于电气布线里最基础但可靠性要求很高的五金件，三维模型准确还原外形和安装尺寸后，既能避免布线阶段的干涉问题，也能让装配工序提前明确扳手操作空间和线缆折弯半径，减少现场返工。
