橱柜柜类可调脚安装支撑连接结构

　　这类脚安装支架主要应用在商用、民用橱柜柜类的底部支撑场景，尤其适配设备底部操作空间狭窄、常规安装工具难以伸入的柜体安装工况，解决狭小空间内支撑脚与柜体框架的可靠连接问题，避免传统安装方式需要预留大操作空间导致的柜体内部空间浪费。从实际使用功能来看，该结构承担两个核心作用：一是作为可调支撑脚与柜体底部框架的连接过渡件，将支撑脚承受的柜体载荷均匀传递到柜体框架的梁体上，避免局部应力集中导致框架变形；二是预留了充足的调节余量，配合底部的可调脚杯，可以在地面不平整的安装场景下，快速调整柜体水平度，抵消地面铺装误差带来的柜体倾斜、柜门开合不畅等问题。

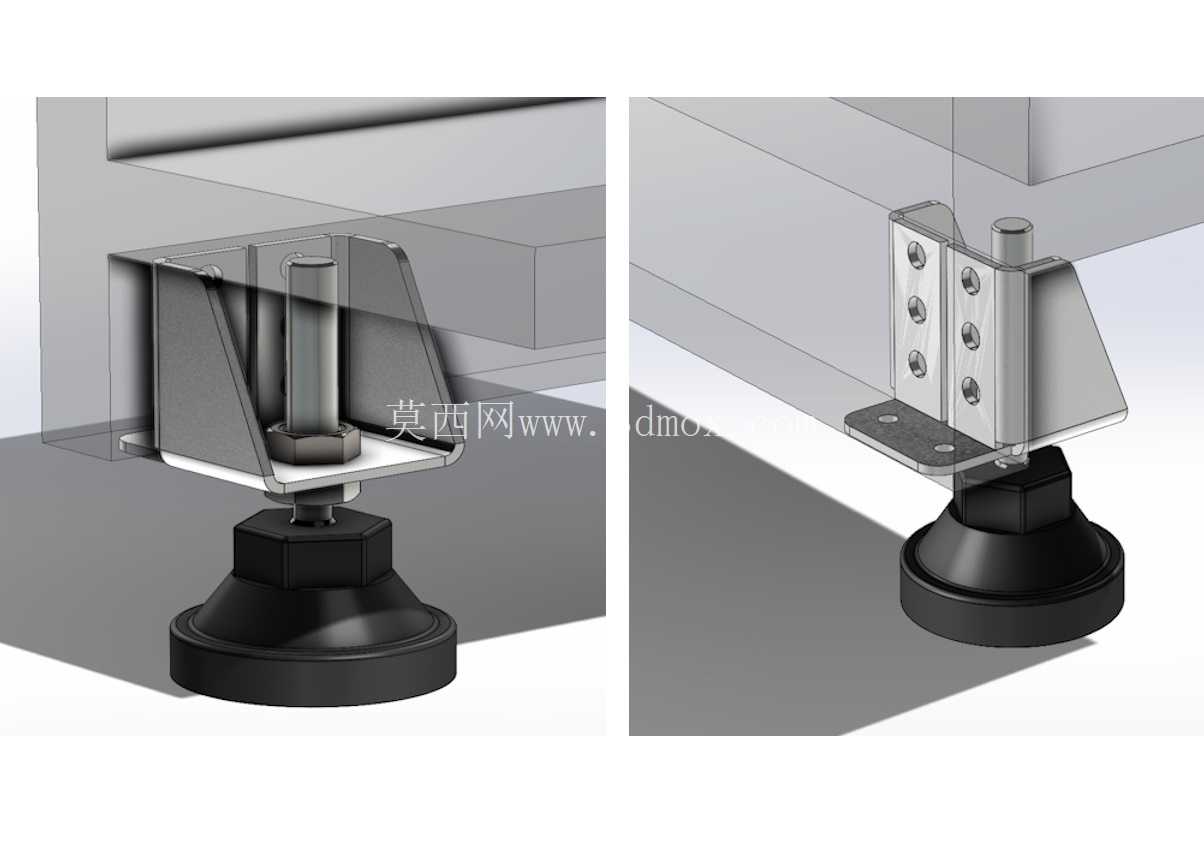

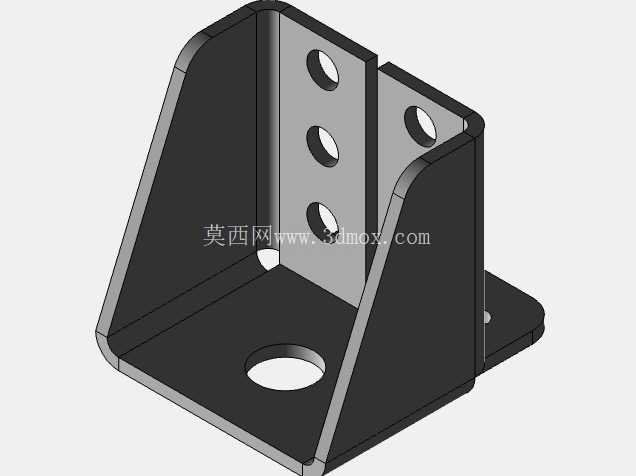

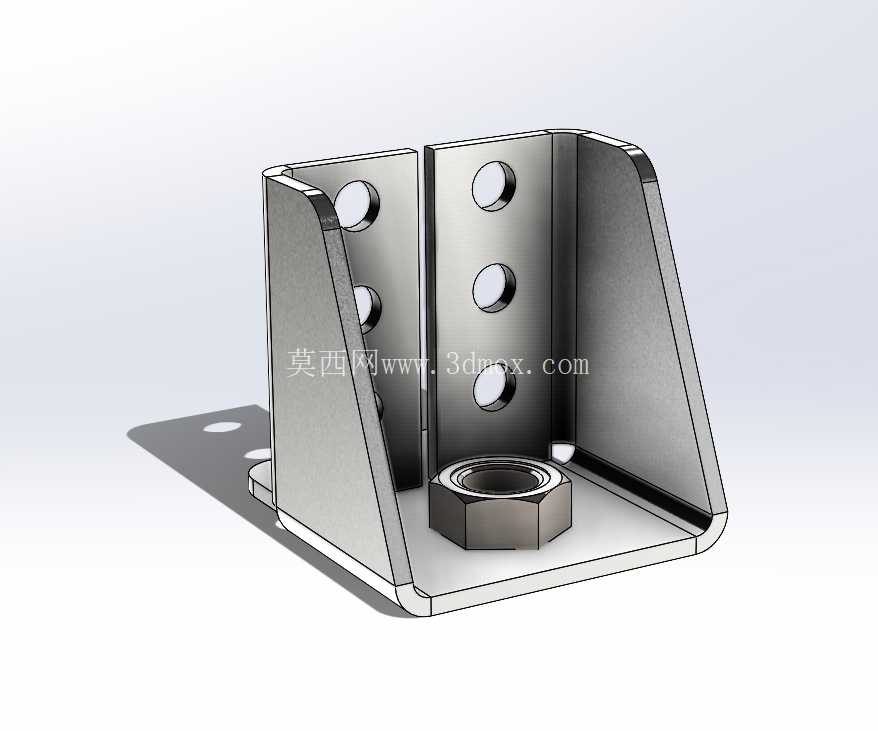

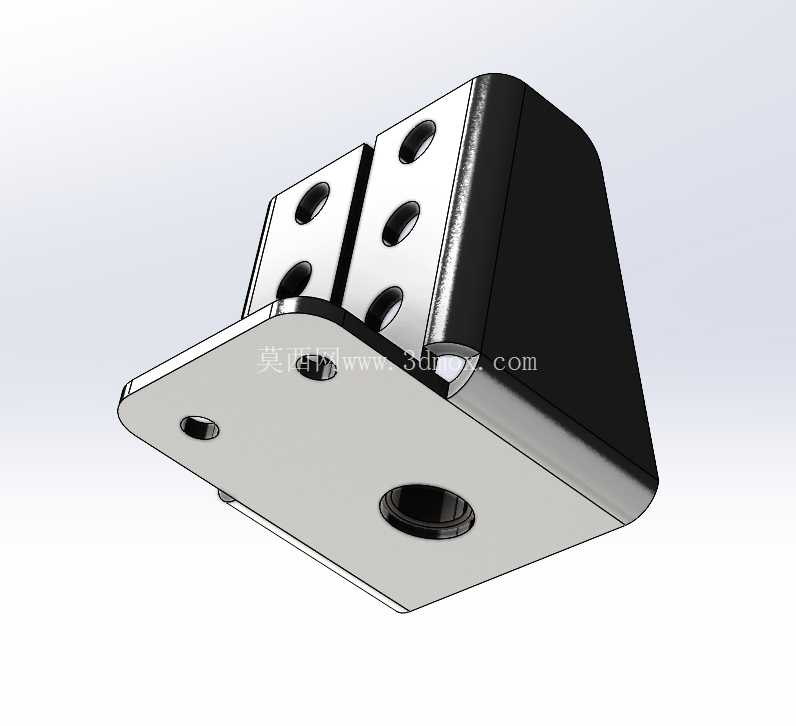

　　设计层面上，该支架采用L型折弯钣金作为主体承力结构，折弯处增设三角加强筋，抵消支撑脚承受偏载时对接缝处产生的弯折应力，避免长期承重后钣金折弯处出现疲劳开裂。支架与柜体框架连接的立面设置多组阵列安装孔，既可以适配不同截面尺寸的柜体方管框架，也能根据安装需求调整支架的固定高度，适配不同规格的可调脚杯安装。与脚杯连接的水平面上预设焊接螺母，安装时无需在柜体内部预留操作空间拧动螺母，仅需从柜体下方旋转脚杯螺杆即可完成紧固，完美适配柜体安装后内部封闭、无法伸手操作的场景，大幅降低现场安装的操作难度。

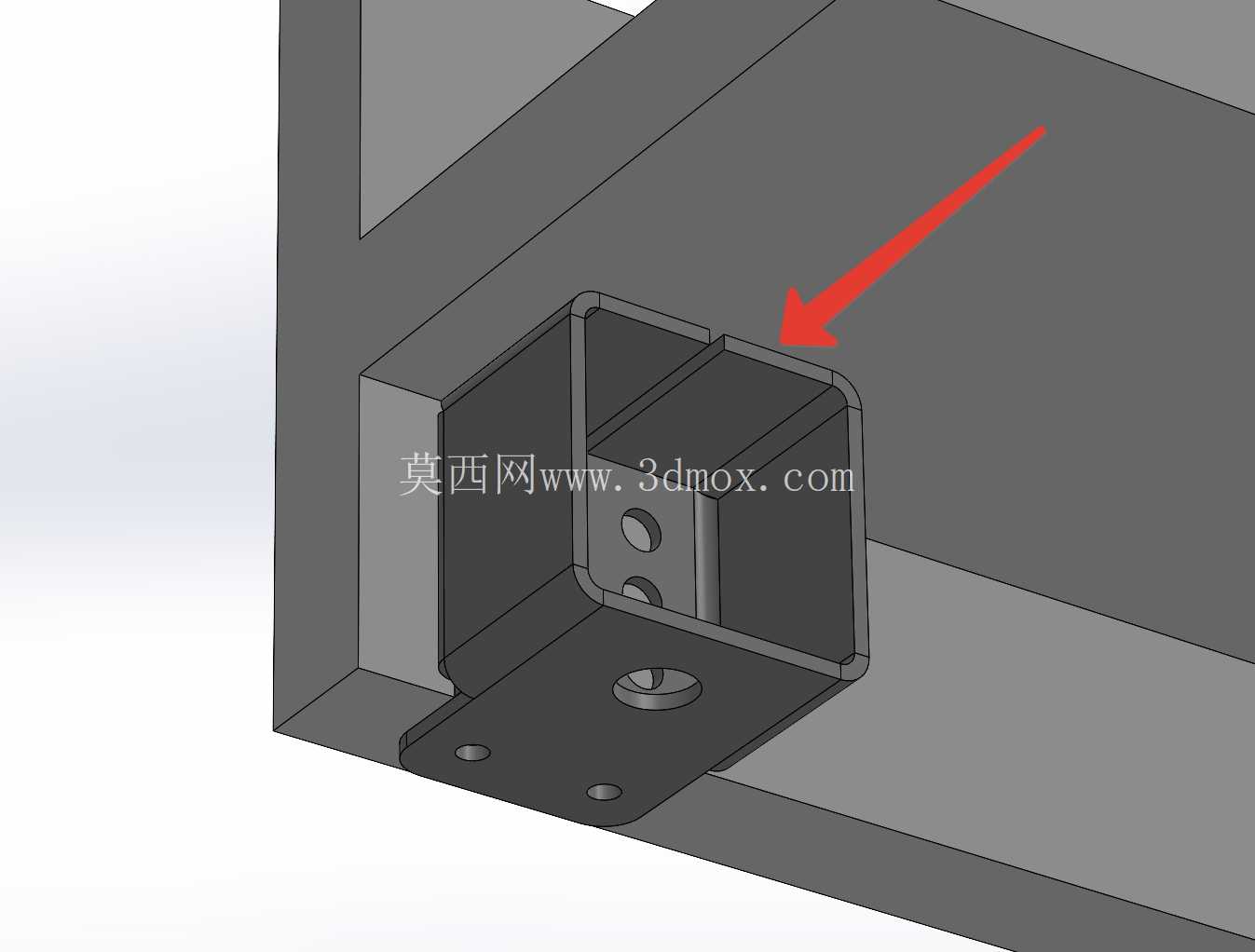

　　关于安装边界与尺寸适配，该支架的钣金主体采用2mm镀锌板材加工，适配市面常见的M12、M16规格可调脚杯螺杆，立面安装孔的孔距适配20mm到50mm截面的标准工业铝型材、方钢焊接框架，安装时仅需在框架对应位置打通孔，使用螺栓从外侧即可完成支架与框架的紧固，无需在框架内部预设螺母。支架水平承力面到脚杯底座的最小安装高度可根据脚杯调节行程适配，常规配置下支撑高度调节范围覆盖50mm到120mm，单组支架的额定承重不低于80kg，常规四组支架搭配使用即可满足总重300kg以内的柜体支撑需求。如果需要承载更大重量的柜体负载，可以更换加厚规格的钣金板材，同时加大加强筋的折弯尺寸，对应调整焊接螺母的规格即可适配更高承重需求，无需大幅改动整体安装结构。

　　实际选型应用中需要注意，若柜体放置环境存在持续振动工况，可在支架与框架连接面之间增设橡胶减震垫，同时在脚杯底座与地面接触处搭配防滑橡胶垫，避免长期振动导致连接螺栓松动、柜体移位。针对需要经常移动调整位置的柜体，也可以将底部脚杯替换为带刹车的万向脚轮，支架本身的连接结构无需改动，即可实现固定支撑与移动功能的快速切换，适配不同场景的使用需求。支架的镀锌板材表面处理可以满足常规室内干燥环境的防锈需求，若应用在潮湿、有腐蚀介质的工况环境，可更换为304不锈钢板材加工，对应调整焊接螺母的材质即可，整体结构的适配性较强，不需要重新设计连接孔位与折弯尺寸，就能覆盖多数柜类设备的底部支撑安装需求。
