树莓派3B适配DIN导轨安装固定支架

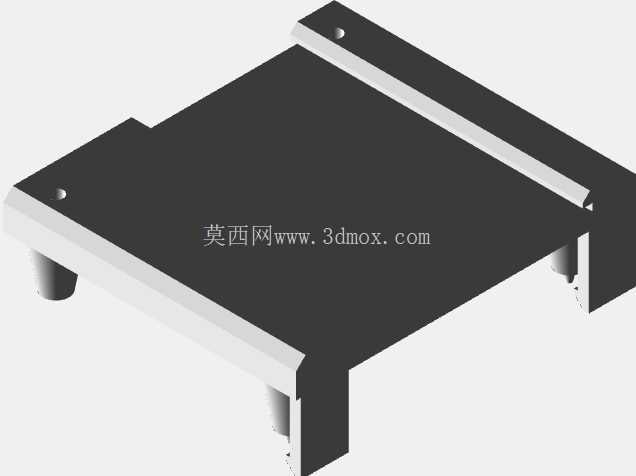

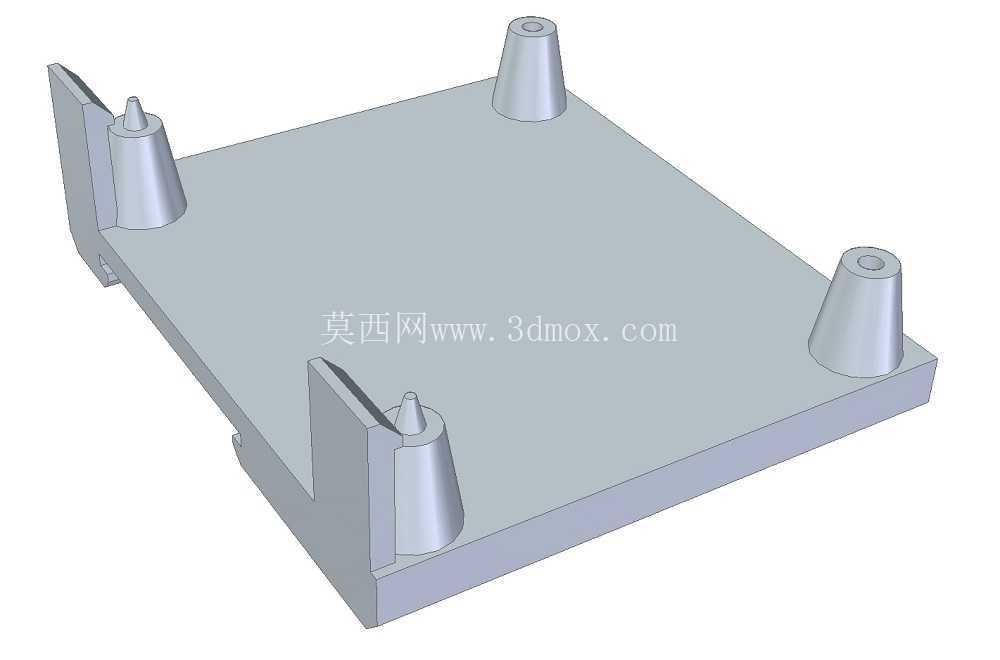

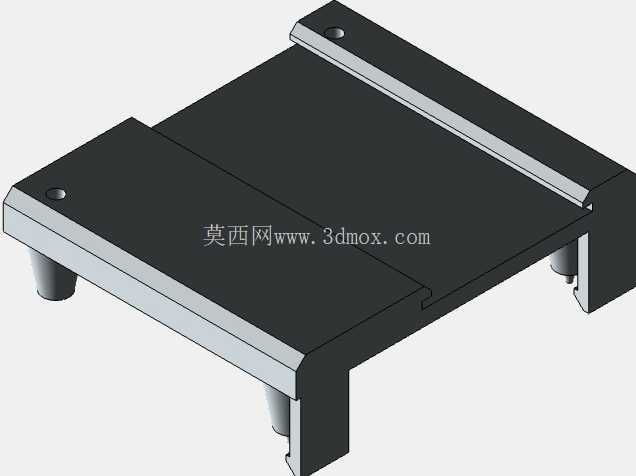

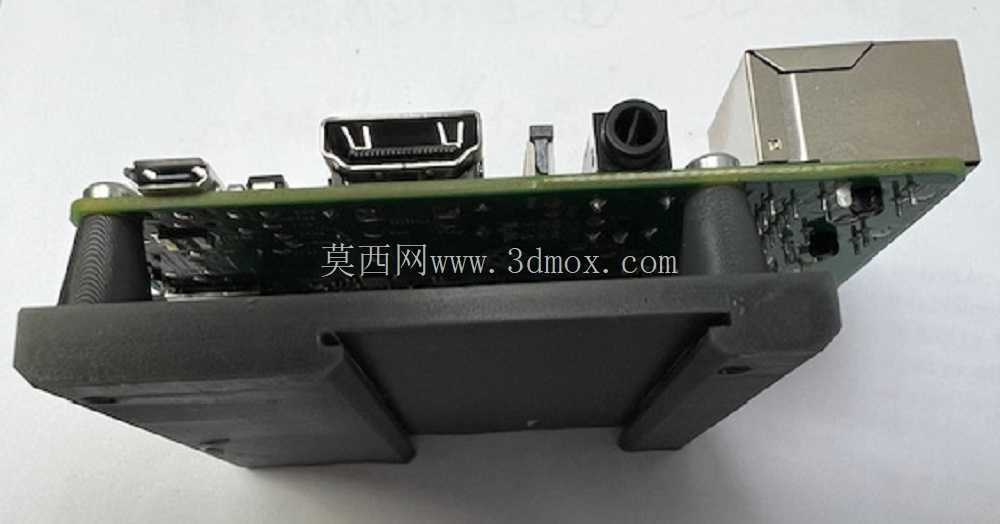

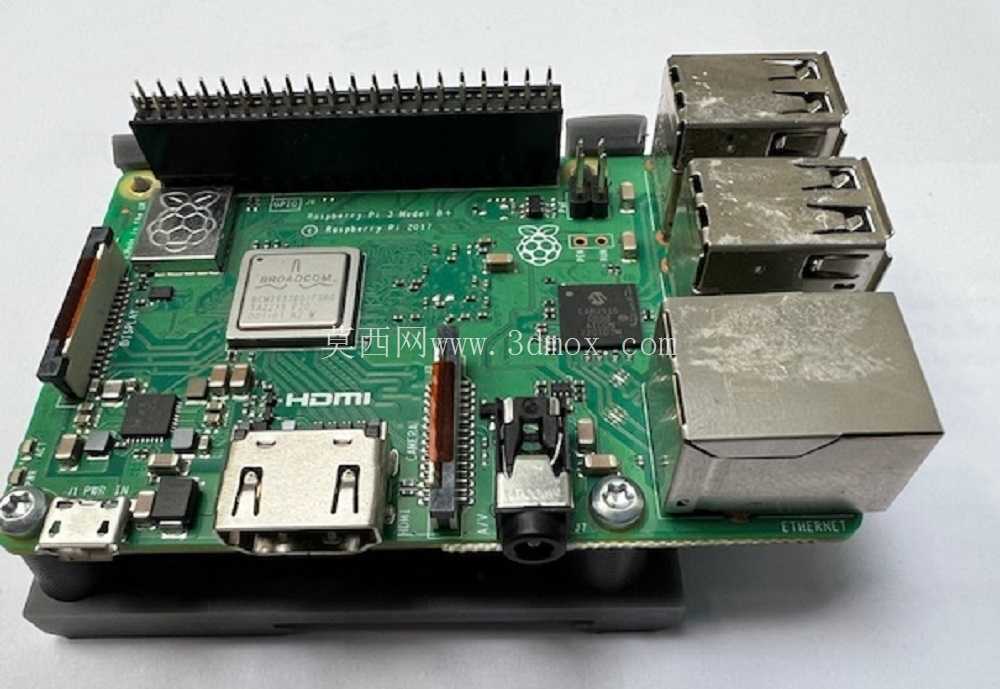

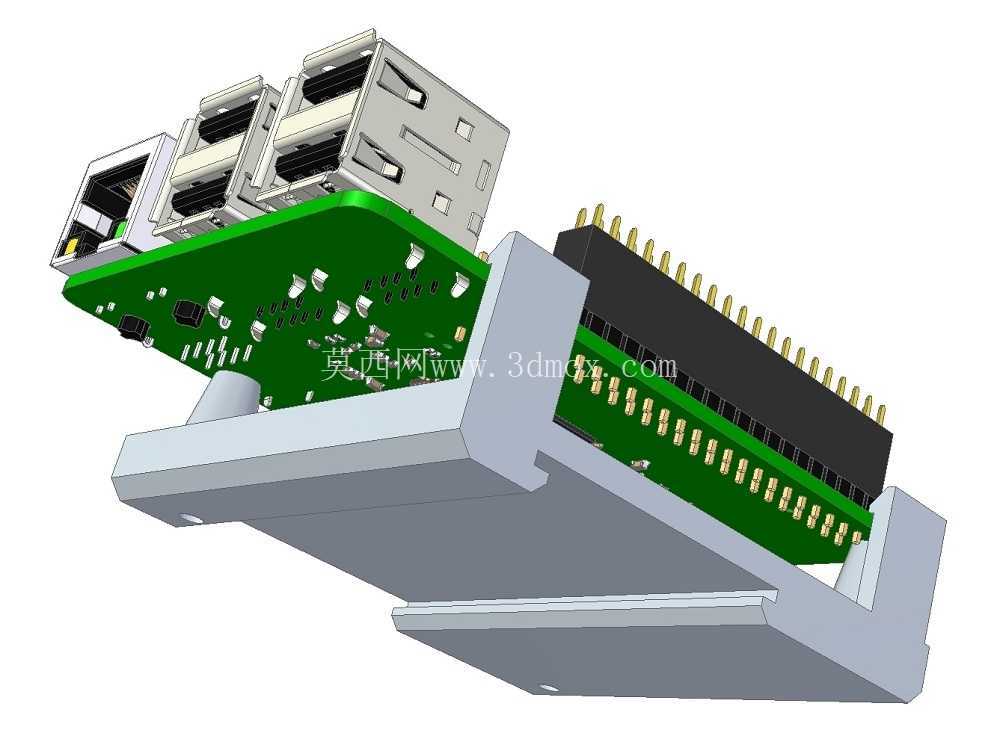

　　在工业控制机柜、嵌入式设备集成场景中，单板计算机的安装固定一直是结构设计人员需要考量的细节，常规树莓派3B多采用桌面放置或螺柱固定的方式，在标准DIN导轨排布的电控柜内无法直接卡装，不仅占用柜内额外空间，布线时也容易因板体无固定产生移位、接口受力松动的问题，这款适配支架正是针对这类场景开发的安装结构件。从实际使用需求出发，支架整体采用卡扣式卡装逻辑，底部结构完全匹配标准35mm宽度DIN导轨的卡接尺寸，无需额外螺丝即可直接压入导轨完成固定，卡接结构预留了0.2mm的弹性形变余量，既保证推入时的顺畅度，又能在卡入后形成足够的抱紧力，避免设备运行时的振动导致板体滑落。支架的上部承托结构完全贴合树莓派3B的板体轮廓，对应板体四角的固定孔位做了定位凸台，凸台高度与板体底部元器件的最高凸起尺寸匹配，安装后板体底部与支架承托面之间留出2mm的间隙，既可以避免板底焊点直接接触支架造成短路，也能为板体底部预留空气流通的散热空间，不会因为加装支架影响单板的自然散热效率。设计过程中特意避让了树莓派3B所有侧方接口的位置，包括以太网口、USB接口、HDMI接口、Micro USB供电口以及GPIO排针区域，支架的侧壁高度控制在板体厚度加排针高度的1/2位置，既不会遮挡接口影响线材插拔，也能在板体侧方形成一定的防护，避免布线时线材剐蹭板侧的贴片元件。支架的整体壁厚设置为2.5mm，采用均匀壁厚设计，不管是采用3D打印加工还是注塑开模生产，都能避免壁厚不均导致的形变问题，承托面的加强筋沿着板体受力方向排布，在板体固定孔位下方做了局部加厚，保证螺丝锁紧时不会出现柱体断裂的问题。安装边界方面，支架卡入DIN导轨后，整体突出导轨表面的高度为18mm，加上树莓派3B板体及顶部排针的总高度不超过45mm，适配绝大多数电控柜内的导轨安装空间预留尺寸，支架的总宽度与树莓派3B板体宽度一致，长度方向比板体短3mm，不会额外占用导轨上的相邻安装位，方便在同一段导轨上密集排布多个单板设备或其他工控模块。在实际设备集成场景中，这类支架可以直接将树莓派3B固定在PLC、继电器等工控元件旁的导轨上，缩短信号接线的长度，减少信号干扰的概率，同时统一的导轨安装方式也能让柜内布局更加规整，方便后期维护时的设备拆装，不需要在柜板上额外打孔固定，大幅提升电控柜内部的集成效率。针对不同的使用环境，支架的卡接结构做了圆角过渡处理，没有尖锐的棱角，安装时不会划伤操作人员的手部，也不会割破线材的绝缘层，承托面的边缘做了1mm的翻边，在板体推入安装时可以起到导向作用，即使是盲操作也能快速将板体对准固定孔位。考虑到部分场景下需要在树莓派3B上叠加扩展板，支架的GPIO侧没有设置遮挡结构，排针完全外露，不会影响HAT扩展板的插接，扩展板安装后整体的受力也会通过板体传递到支架上，不会因为扩展板的重量导致树莓派板体弯曲变形。
