斜板颗粒倾析污水处理装置结构设计

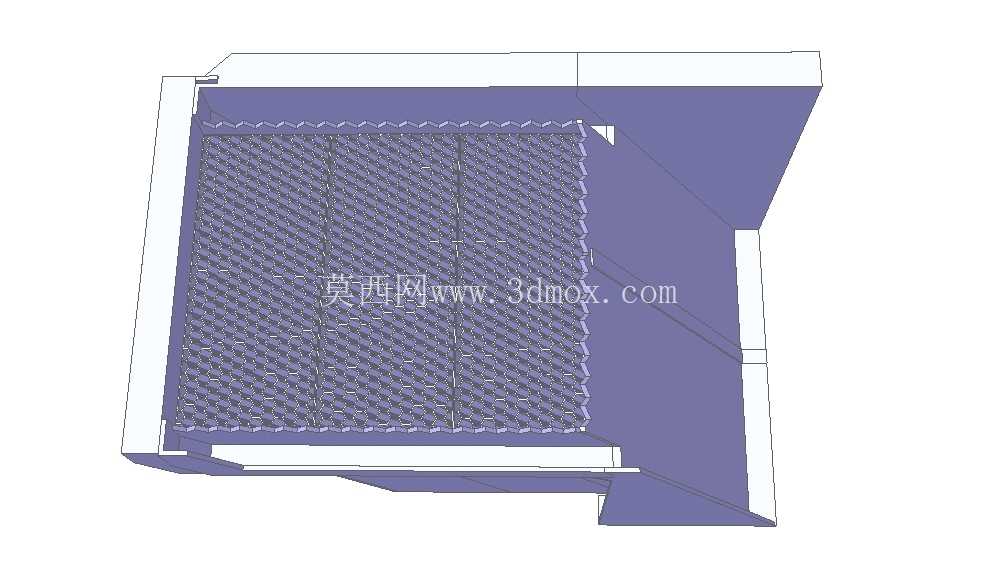

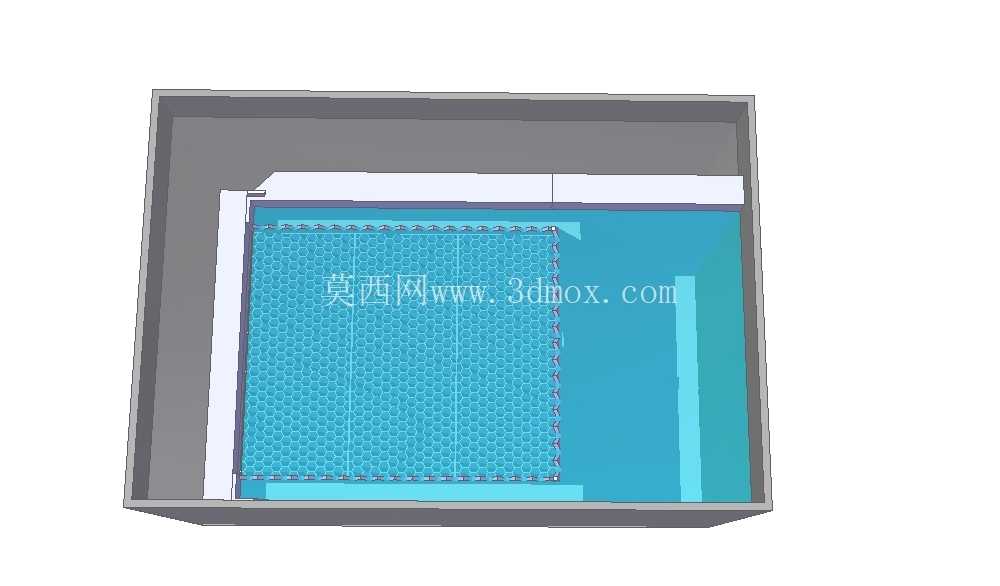

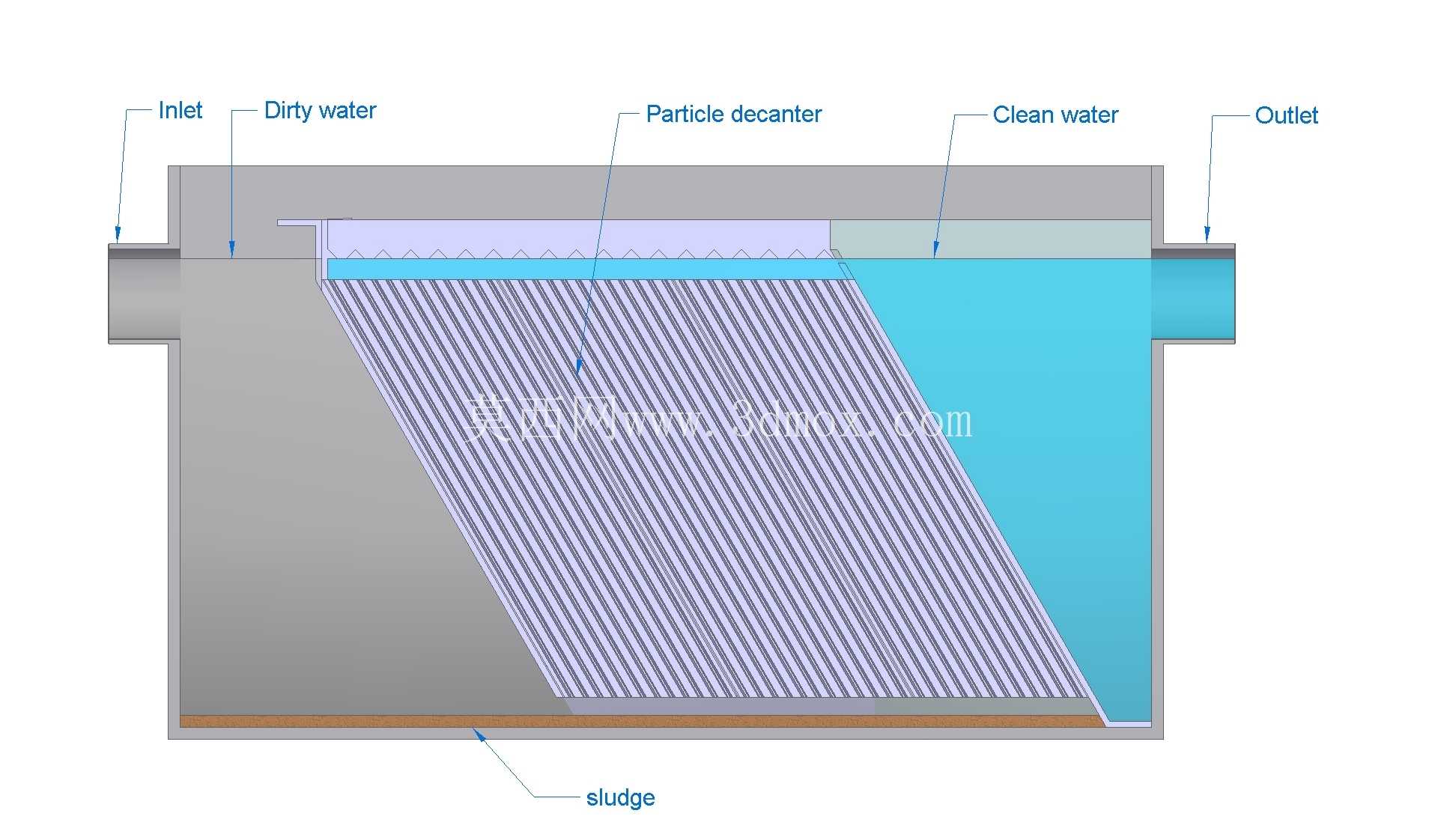

　　在分散式生活污水处理、工业生产环节轻度废水预处理的场景中，这类斜板结构的颗粒倾析装置是低成本实现固液分离的核心单元，不同于常规依靠重力自然沉降的平流沉淀池，它通过倾斜布置的平行板组缩短悬浮颗粒的沉降路径，能在更小的占地空间内实现更高的悬浮物去除效率。从结构设计逻辑来看，整个装置采用矩形箱体作为承载主体，进水端设置在箱体一侧上部，待处理的污水从进水口进入后，先经过进水缓冲区消能，避免进水水流直接冲击斜板区造成已沉降污泥的翻涌，水流随后平稳进入倾斜布置的平行板组区域，板组按照固定倾角安装，这个角度经过反复校核，既要保证沉降在板面上的污泥能够依靠自身重力顺着斜面下滑至箱体底部的污泥斗，又要避免倾角过小导致污泥滞留板间、堵塞过水通道。

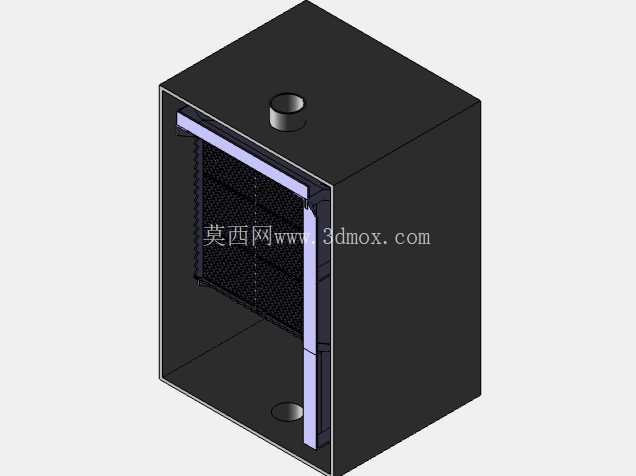

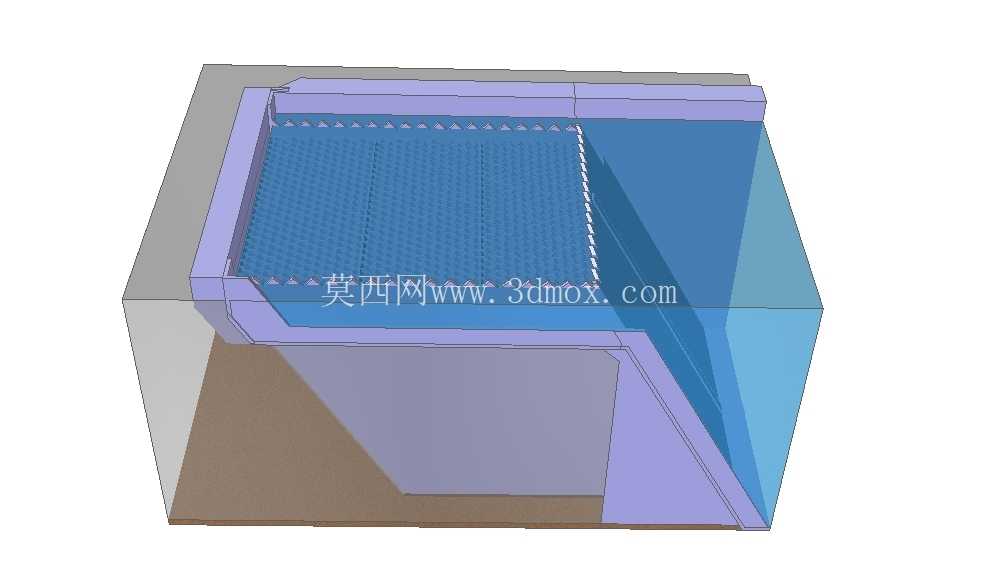

　　清水区设置在斜板组的上方，经过斜板分离后的清水向上溢流，通过另一侧的出水口收集排出，下滑的污泥最终汇集到箱体底部的污泥区，可通过定期排泥操作将沉积的污泥排出系统。在安装边界的考量上，该装置的进出水口采用同标高侧装设计，可直接对接上下游的输水管道，不需要额外设置复杂的导流管件，箱体底部预留的污泥排放接口可对接排泥阀或者污泥输送管路，整体安装不需要过高的竖向空间，既可以集成到一体化污水处理设备的内部作为预处理单元，也可以单独作为小型污水处理站点的核心分离装置使用。从功能实现层面，该装置依靠浅池沉降原理，将悬浮污染物截留并吸附在斜板表面，能够大幅降低水体中的生物需氧量与化学需氧量，对粒径较小的悬浮颗粒有很好的去除效果，相比传统沉淀池，

　　其表面负荷可以提升数倍，处理相同水量的情况下占地面积仅为传统平流沉淀池的四分之一左右，非常适合用地紧张的小型污水处理场景。在结构细节设计上，斜板之间的间距经过优化，既保证足够的过水面积，避免水流流速过快影响沉降效果，又预留了足够的空间防止板间被污泥堵塞，箱体的侧壁做了加强筋设计，避免长期盛水导致侧壁变形渗漏，进出水口的位置做了堰口优化，保证整个断面的水流均匀分布，避免出现短流、死区等影响处理效率的问题。
