国际象棋兵棋子等角线结构三维设计

　　本次设计的国际象棋兵棋子结构，采用等角线投影逻辑完成全曲面回转体建模，整体围绕中心轴对称展开，从工程落地角度适配木质、树脂、金属等多种材质的加工需求，可直接对接数控车削、3D打印、精密铸造等不同加工工艺的生产场景。从实际应用场景来看，该类棋子结构不仅可用于标准国际象棋赛事配套棋具的批量生产，也可作为文创摆件、桌面装饰零件的基础结构，部分精密加工的金属材质棋子还可作为工艺礼品、收藏级棋具的核心部件，适配休闲娱乐、赛事用品、文创周边等多个领域的使用需求。

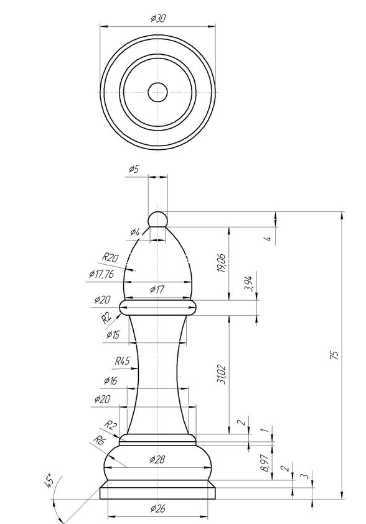

　　从结构功能特性来看，棋子整体分为底座、柱身、头部三个功能段，底部圆盘结构直径30mm，厚度4mm，平整的底面设计保证棋子放置在棋盘上时的稳定性，避免使用过程中出现倾倒、滑移的问题；底座上方的过渡段采用多段圆弧相切衔接，从直径28mm的底座上沿逐步收窄，通过R5、R2等不同半径的圆弧过渡，既保证了外形的流畅度，也避免了尖锐棱角带来的加工毛刺、使用划伤等问题；中部柱身采用收腰式曲面设计，最窄处直径17mm，符合人手捏取棋子时的人机工程学尺寸，长时间握持对弈也不会产生硌手的不适感，柱身与上下段的衔接处均采用圆弧过渡，无应力集中尖角，在金属材质铸造或塑料材质注塑时，可有效减少冷却过程中的变形开裂风险。头部采用类球形的圆弧曲面设计，顶部做R4的小圆角处理，整体最大直径20mm，与柱身的衔接处通过R6.5的圆弧平滑过渡，既还原了国际象棋兵棋子的经典外形特征，也保证了整个外表面的曲面连续性，加工后表面抛光、喷涂工序可直接获得顺滑的外观效果。

　　设计过程中全程遵循等角线投影的尺寸标注逻辑，所有曲面轮廓均通过明确的半径、直径、轴向尺寸定位，不存在模糊的自由曲面，建模时可直接通过旋转凸台命令一次生成主体结构，无需额外的曲面修剪、拼接操作，建模效率高，特征树清晰，后续修改尺寸时仅需调整对应草图的尺寸参数即可快速生成不同比例的棋子模型，适配不同尺寸规格的棋具套装需求。从安装边界与尺寸公差来看，底部30mm直径的底座可适配常规国际象棋棋盘的格子尺寸，放置后不会超出单格边界，整体高度75mm，与标准赛事棋子的高度比例匹配，相邻棋子摆放时不会出现干涉问题；所有外表面的未注圆角均做R0.5以上的处理，适配数控加工时的刀具最小半径要求，加工时无需使用过小直径的刀具，可有效提升加工效率，降低刀具损耗。针对不同加工工艺的适配性，设计时预留了足够的工艺余量调整空间，若采用木质车削加工，可直接使用该模型生成车削路径，曲面的平缓过渡特性可减少车削时的振刀纹；若采用光固化3D打印，整体无悬空大于45度的结构，打印时无需添加额外支撑，后处理工作量小；若采用锌合金压铸工艺，模型的拔模斜度统一控制在1.5度以上，可顺利完成脱模，不会出现粘模、拉伤的问题。整个结构没有复杂的内部特征，为实心回转体结构，重心落在底座中心轴线上，放置时的稳定裕度足够，即使棋盘出现轻微倾斜也不会倾倒，完全满足日常对弈、展示陈列的使用要求。
