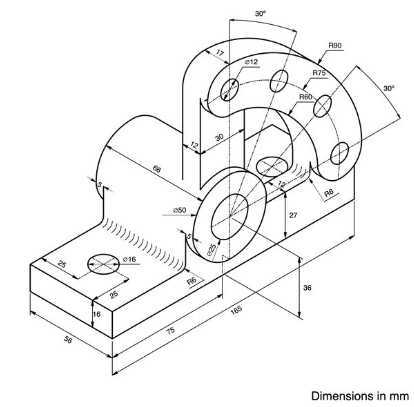

组合式弯板支座等轴测机械结构设计

项目分类:通用机械零部件 发布时间:2024-12-26 ID:868106
  • 组合式弯板支座等轴测机械结构设计

  该类组合式弯板支撑构件,多应用在中小型机电设备的内部安装工位,承担功能部件的定位、承载与空间转接作用,常见于工业控制机柜内部的元件安装、小型动力单元的机架接驳、检测设备的探头固定工位,替代传统拼接式角铁支架,减少装配累计误差,提升工位结构的整体刚性。从结构设计逻辑来看,构件以底部矩形安装板作为整个零件的装配基准,底板上开设的定位孔与沉台结构,可配合螺栓完成与设备机架面的固定,底板边缘的倒角与厚度设计,既规避了锐边装配的安全隐患,也保证了与安装面的贴合度,避免因接触面翘曲导致的固定螺栓受剪失效。

  底板向上延伸的弧形弯板与立式支撑结构,采用了多段圆弧过渡设计,不同半径的圆弧曲面衔接处,均做了壁厚均匀性控制,避免注塑或铣削加工时出现壁厚差过大导致的变形问题,弯板上分布的多个通孔,分别对应不同外接部件的安装需求,其中带沉孔的安装位可实现螺栓头的沉藏,保证外接部件安装面的平整性,无凸台干涉。构件中部的圆筒状支撑结构,是核心的承载转接位,内孔的直径公差与端面的垂直度要求,直接决定了外接轴类部件或回转元件的运转同轴度,圆筒与底部弯板、侧部弧形板的衔接处设置了加强筋结构,筋位的高度与厚度匹配整体承载需求,在不额外增加零件整体重量的前提下,提升衔接位置的抗扭、抗弯性能,避免设备运行过程中受振动载荷出现焊缝或结构断裂问题。

  从安装边界尺寸来看,零件总长度、总高度与总宽度的控制,适配多数紧凑型机电设备的内部安装空间,底板上的安装孔距符合通用的工业安装孔位标准,可直接适配现有标准机架的安装螺孔,无需额外做安装面的二次打孔加工。侧部的扇形弯板结构,设置了30度的角度偏转,对应特定角度的部件安装需求,弯板上的孔位沿圆弧径向分布,可满足小范围内的安装角度微调需求,适配不同安装姿态的元件固定。在建模设计过程中,这类零件需要重点关注各特征之间的几何约束关系,比如圆弧面与平面的相切约束、孔位与安装面的垂直约束、对称结构的中心面重合约束,避免后续工程图导出时出现尺寸干涉或形位公差标注矛盾。

  同时要考虑加工工艺的可行性,比如所有孔位的深度与直径比例符合常规钻削加工的范围,圆弧曲面的曲率半径满足铣削加工的刀具半径要求,避免出现刀具无法加工的死角。零件上的所有尺寸标注均从安装基准面出发,减少尺寸链的换算环节,方便加工人员直接读取加工尺寸,降低加工出错概率。这类支撑构件在实际使用中,往往需要承受持续的振动载荷与静态支撑载荷,因此在结构设计时,各衔接位置的圆角过渡并非单纯的美观设计,而是为了降低应力集中系数,避免长期受载后在转角位置出现疲劳裂纹。底板上的刻度状标记结构,可辅助安装人员快速对齐安装基准线,提升现场装配的效率,无需额外借助测量工具完成初步定位。
