多段阶梯带孔传动轴结构设计方案

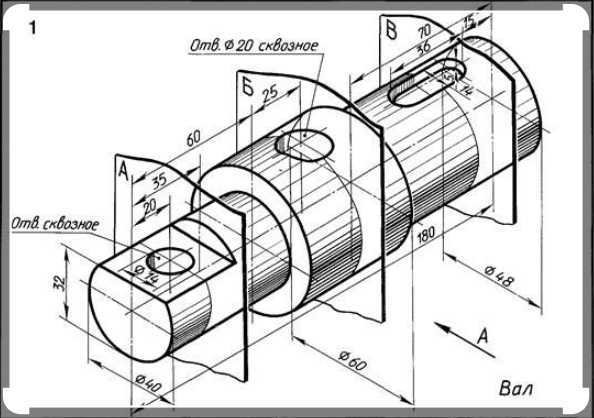

　　在常规中小型传动系统的布局里，这类多段阶梯轴往往承担着扭矩传递、支撑回转零件的核心作用，常见于减速箱输出端、小型设备的动力传输工位，需要同时匹配轴承内圈定位、传动件周向固定、穿装锁紧销等多重装配需求，设计时需要兼顾各轴段的受力分布与装配工艺性。从结构细节来看，该轴采用多直径阶梯布局，最小轴段直径为32mm，相邻轴段直径40mm，后续依次过渡到60mm、48mm，各轴段的长度尺寸经过匹配计算：最左端32mm直径轴段长度20mm，端面开设直径14mm的径向通孔，用于穿装开口销或者锁紧螺钉，实现端部挡圈或者连接件的轴向锁止，避免回转过程中连接件松脱；紧邻的40mm直径轴段长度35mm，该段主要用于安装深沟球轴承或者铜套，作为轴系的一个支撑点位，轴肩高度差刚好满足轴承内圈的定位要求，不会出现定位过高导致轴承拆卸困难、过低导致定位失效的问题。

　　中间60mm直径的轴段长度60mm，轴身上开设直径20mm的贯通径向孔，该孔并非用于销连接，而是作为润滑脂的加注通道，或者用于穿装拨叉类零件的驱动销，实现轴的轴向滑动驱动；该轴段一侧设置宽度25mm的轴肩，作为中间传动零件比如齿轮、带轮的轴向定位面，定位面的垂直度公差需要控制在0.02mm以内，避免传动件安装后出现端面跳动超差的问题。右侧48mm直径的轴段总长度180mm，轴身上加工有键槽，键槽距离轴端的尺寸为70mm，键槽宽度16mm、深度5mm，用于安装平键实现与轮毂的周向固定，传递额定扭矩；键槽的位置避开了轴的应力集中区域，末端设计有退刀槽，方便铣削加工时刀具退出，同时减少热处理时的应力开裂风险。

　　设计过程中，各轴段的过渡圆角统一取R2，避免直角过渡带来的应力集中，提升轴的疲劳强度，所有轴段的同轴度公差需要控制在0.03mm以内，保证轴高速回转时不会出现过大的径向跳动。从安装边界来看，该轴总长度约295mm，最大回转直径60mm，安装时需要预留至少70mm的端部操作空间，用于键槽对齐、紧固件锁紧；轴上的两个径向孔分别位于不同轴段，装配时需要注意孔的朝向，其中润滑孔需要对准轴承座上的注油位置，锁紧销孔需要对准端部连接件的销孔位置，避免装反后功能失效。

　　这类轴的材质通常选用45号钢，经过调质处理后硬度达到HB220-250，既保证足够的强度传递扭矩，又具备较好的切削加工性能，轴颈位置如果与轴承配合，还需要进行表面淬火处理，硬度达到HRC45-50，提升耐磨性能，延长支撑位置的使用寿命。在实际应用场景中，这类轴可以适配小型输送设备的动力辊筒驱动、台式机床的进给传动、小型减速机的中间传动轴等工位，设计时的尺寸链计算需要考虑轴承游隙、传动件的装配间隙，避免装配后出现轴系卡滞、回转阻力过大的问题；轴上的键槽尺寸符合普通平键的国标要求，可以直接选用标准平键进行装配，径向通孔的公差取H8，方便销件的穿装，同时不会因为间隙过大导致销件受剪时出现挤压变形。
