带腰型孔开槽圆盘组合基座结构

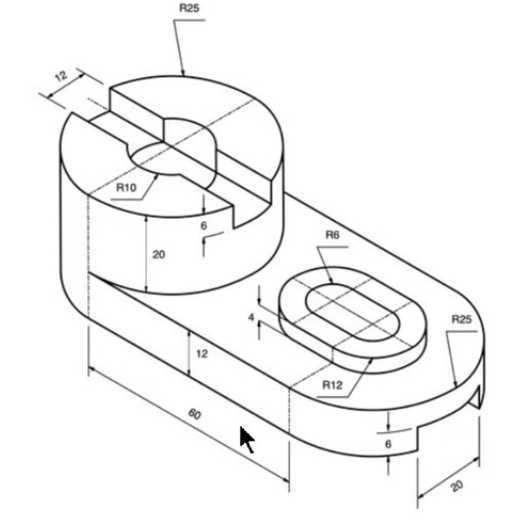

　　该零件属于小型机械连接基座类构件，常见于小型工装夹具、桌面级实验设备、轻工自动化输送线的辅助定位工位，承担相邻功能组件的连接承载与位置微调作用，在小负载的工位切换、部件定位场景中可替代部分定制型材连接件，减少现场加工的工作量。从结构功能来看，左侧带通槽的圆盘部分为核心承载位，中心通孔用于穿装转轴或定位销，顶部开设的宽度12mm通槽可实现卡装式快速装配，无需从轴端穿入即可完成安装，适配需要后期加装组件的设备改造场景；圆盘外圆R25的圆弧轮廓可避免安装时与周边构件发生棱角干涉，圆盘上R10的内凹圆弧为槽口的过渡结构，可降低开槽处的应力集中，避免反复装拆后出现裂纹。

　　右侧延伸的腰型凸台结构为位置调节安装位，腰型槽的R8内圆弧与R12外圆弧形成的长圆孔，可实现沿零件长度方向的位置微调，补偿装配时的累计误差，凸台高出底板4mm的设计可在安装时形成定位止口，与配套构件的凹槽配合实现预定位，减少螺栓紧固时的对位难度。零件整体底板厚度为6mm，左侧圆盘部分总高度20mm，圆盘槽口深度6mm，零件总长度方向尺寸为80mm，右侧端部R25圆弧与左侧圆盘外圆形成顺滑的外轮廓过渡，底板右侧的20mm宽度缺口为走线让位结构，可容纳直径较小的气管或信号线从零件下方穿过，避免管线外露被剐蹭。

　　设计时优先考虑了加工工艺性，所有棱角处均设置了圆弧过渡，无清角要求，普通数控铣床即可一次装夹完成大部分加工工序，中心孔与腰型槽的位置公差可控制在0.1mm以内，满足普通工装的定位精度要求；底板上未设置额外的沉头孔，实际使用时可根据安装需求在腰型槽内穿装M4或M5的螺栓，配合平垫即可完成紧固，适配不同安装面的孔位分布。这类零件在小型非标设备中应用十分广泛，相较于标准型材拼接的基座，一体化的结构刚性更好，长期受交变载荷时不会出现拼接处松动的问题，同时异形的轮廓可根据设备内部的空余空间做适配，最大化利用设备内部的安装空间；开槽圆盘的结构可兼容不同直径的定位轴，当轴径存在小幅偏差时，槽口的微小弹性变形可实现抱紧效果，无需额外加工键槽即可传递较小的扭矩，适合负载不超过50N的轻载传动场景。

　　在建模过程中需要重点关注各圆弧的相切约束，尤其是外轮廓R25与腰型凸台R12的衔接处，需保证曲面顺滑无凸起，避免加工时出现接刀痕；槽口的深度尺寸6mm需要与圆盘总高20mm做关联标注，保证槽底与底板上表面的距离为14mm，避免加工时槽深过大导致底板被铣穿。安装时需注意零件的贴合面平面度，若安装面存在凸起，会导致腰型槽处的紧固螺栓受力不均，长期使用后出现底板变形，因此安装前需清理安装面的焊渣、毛刺，保证贴合间隙不超过0.05mm。
