可调式手动攻丝夹持扳手结构设计

项目分类:通用五金配件 发布时间:2024-11-12 ID:790344
  • 可调式手动攻丝夹持扳手结构设计
  • 可调式手动攻丝夹持扳手结构设计
  • 可调式手动攻丝夹持扳手结构设计
  • 可调式手动攻丝夹持扳手结构设计
  • 可调式手动攻丝夹持扳手结构设计
  • 可调式手动攻丝夹持扳手结构设计
  • 可调式手动攻丝夹持扳手结构设计
  • 可调式手动攻丝夹持扳手结构设计

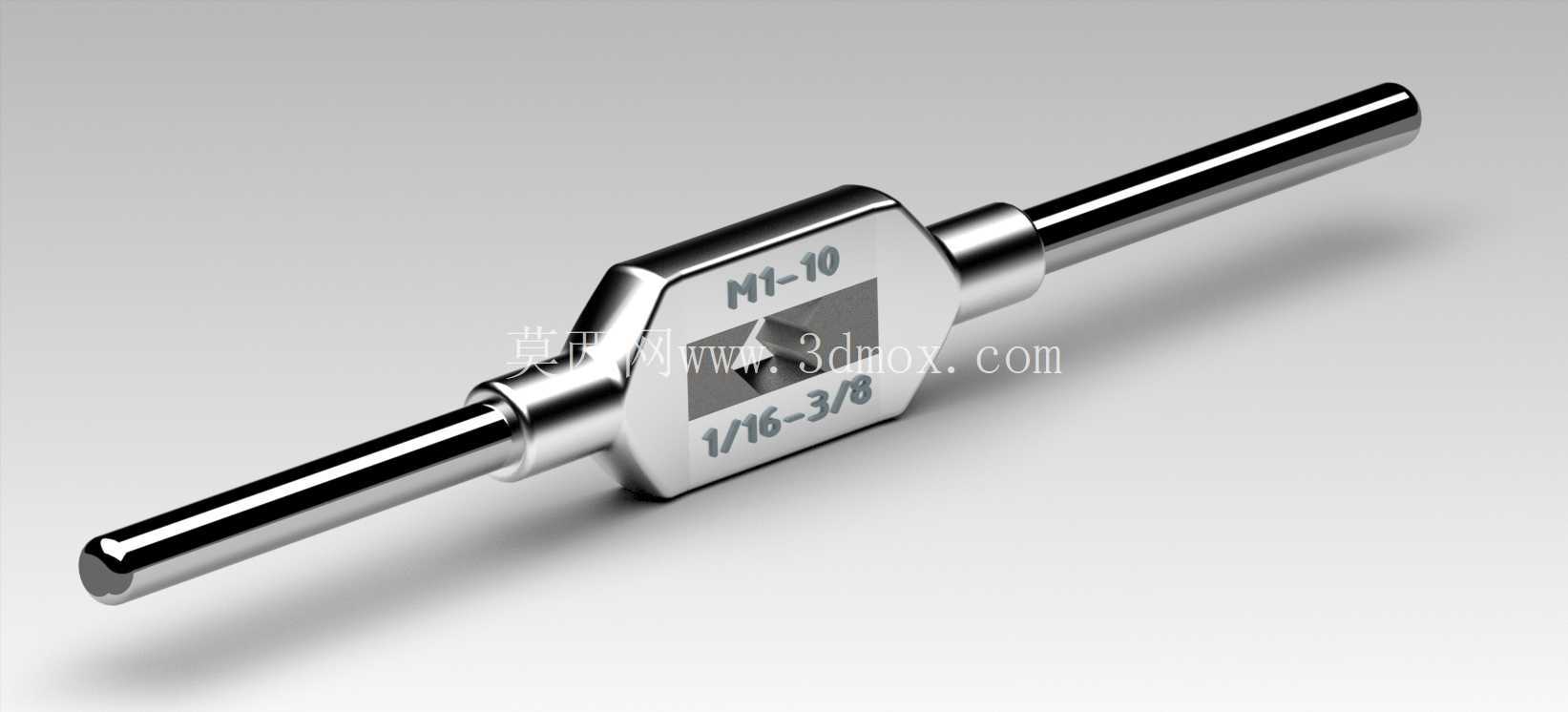

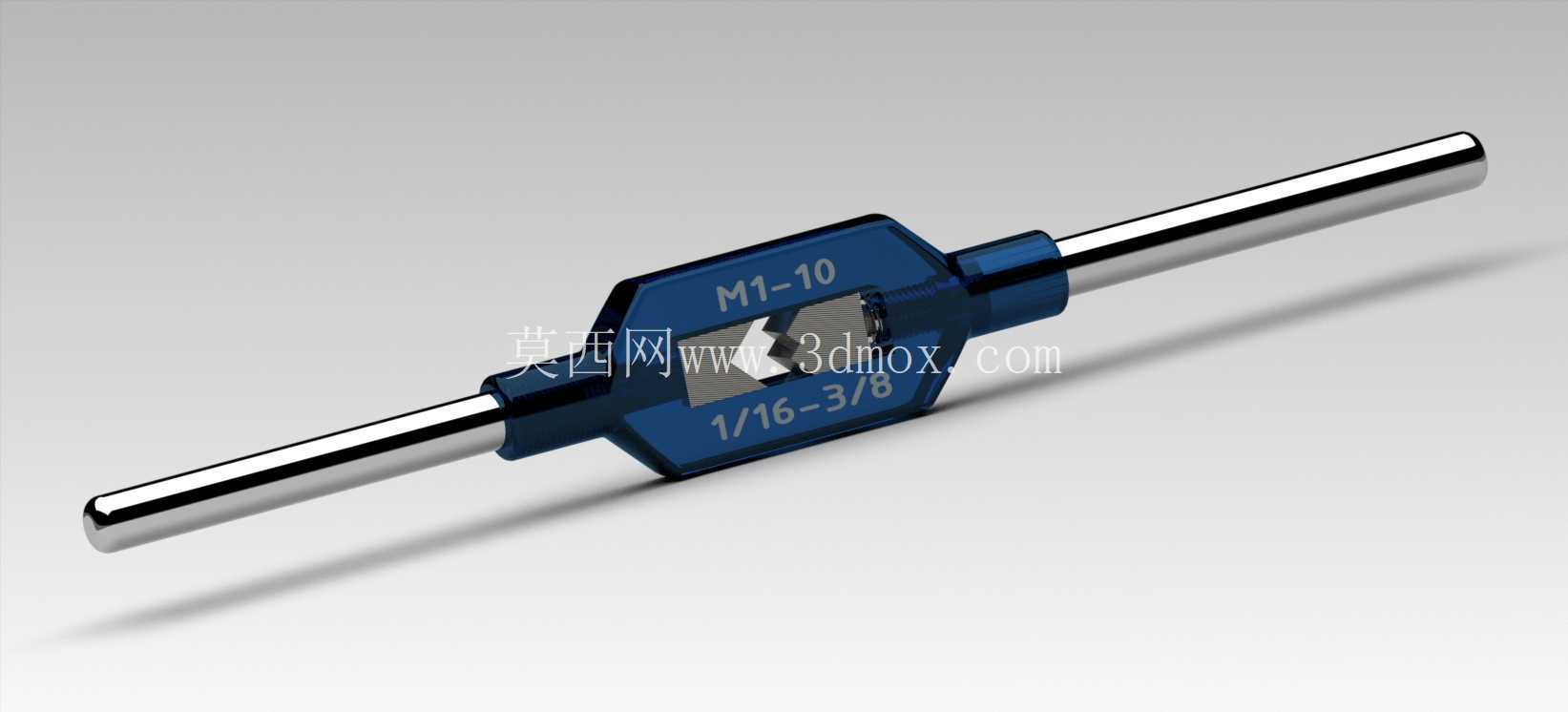

  在单件小批量机械加工、设备现场维修、装配工位的螺纹加工场景中,手动攻丝作业始终无法被全自动设备完全替代,尤其是针对大型构件上的小规格螺纹孔、设备拆装现场的补攻丝作业、非标样机试制阶段的螺纹加工,可调式丝锥扳手都是一线操作工人随身携带的核心工装。这款扳手的核心功能是夹持不同规格的直槽丝锥、螺旋槽丝锥,通过两侧延伸的加长杆提供足够的力臂,让操作人员可以手动施加稳定的扭转力矩,完成内螺纹的切削加工,同时在攻丝过程中可以通过双手平衡施力,保证丝锥与螺纹孔端面的垂直精度,避免丝锥折断、螺纹歪斜等常见加工问题。

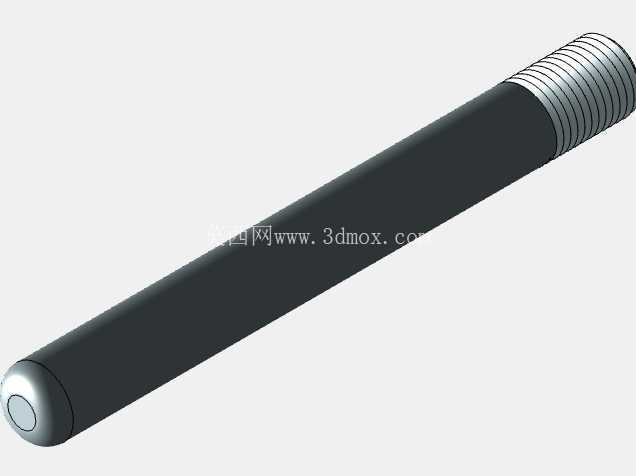

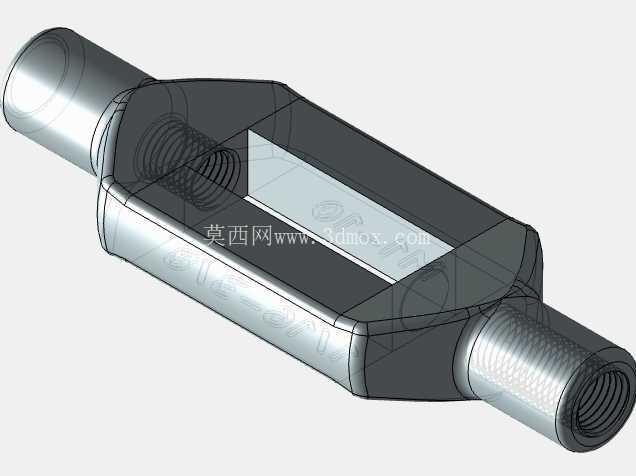

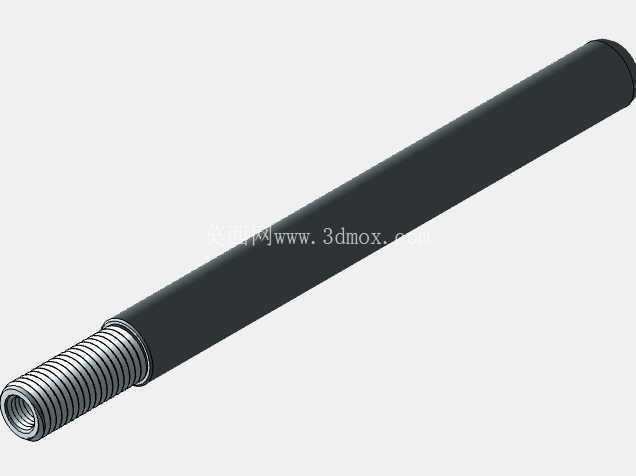

  从结构设计逻辑来看,这款扳手采用了对称式的框架主体结构,中间的方形夹持腔内置可调节的卡紧块,通过旋转框架中部的调节旋钮,可以带动卡紧块沿导向槽平移,适配M1到M10规格的公制丝锥,同时也兼容1/16英寸到3/8英寸规格的英制丝锥,夹持范围覆盖了日常维修、小零件加工中最常用的丝锥尺寸区间。两侧的加长杆采用光滑圆柱结构设计,与主体框架的安装孔采用间隙配合,可以根据实际作业的空间限制调整杆的伸出长度:在狭窄的设备内部空间作业时,可以将杆收短,避免杆身与周边零部件发生干涉;在加工大规格螺纹需要更大扭矩时,可以将杆完全伸出,增大力臂长度,降低操作人员的施力强度。

  从外形尺寸与安装边界来看,这款扳手的主体框架最大外轮廓宽度控制在30mm以内,收短加长杆后的整体长度不超过120mm,可以伸入大部分设备的装配间隙完成攻丝作业;完全伸出加长杆后的整体长度可达300mm,针对M10规格的螺纹加工,提供的扭矩完全可以满足45号钢、铝合金等常见金属材料的攻丝切削力需求。夹持腔的定位面采用淬硬处理,硬度达到HRC45-50,避免长期夹持丝锥方榫造成的定位面磨损,保证夹持精度,防止攻丝过程中丝锥打滑。框架主体的边角全部做了R2的圆角过渡处理,没有尖锐的棱角,避免操作过程中划伤操作人员的手部,也不会在磕碰周边工件时造成零件表面的碰伤缺陷。

  在实际使用场景中,这款扳手的设计充分考虑了一线操作的实际痛点:传统的固定式丝锥扳手只能适配单一规格的丝锥,外出维修时需要携带多把不同规格的扳手,工具携带负担大,而这款可调式结构一把即可覆盖常用的小规格丝锥,大幅减少工具携带量。同时,加长杆的可拆卸设计也方便维护,当杆身出现弯曲变形时,可以单独更换杆体,不需要整体报废整个扳手,降低工装的使用成本。在攻丝作业过程中,操作人员可以双手分别握住两侧的杆端,同步施加均衡的下压力和扭转力,相比单手柄的T型丝锥扳手,更容易控制丝锥的垂直进给方向,尤其是针对盲孔攻丝作业,可以有效感知丝锥接触孔底的反馈,避免丝锥顶断在孔内造成零件报废。

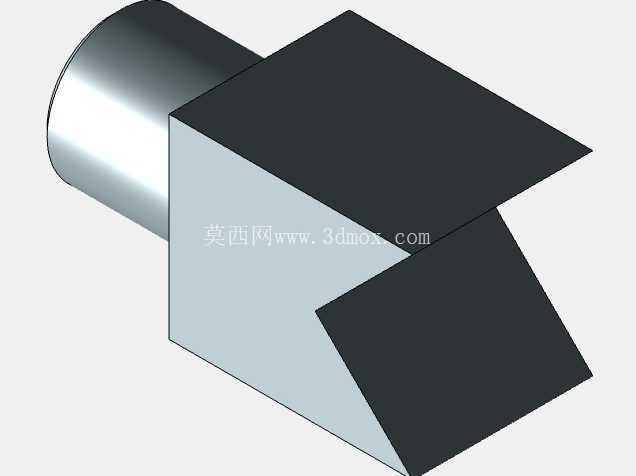

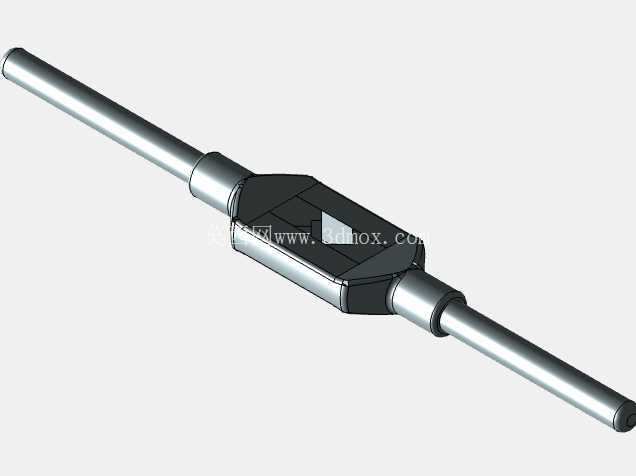

  从建模细节来看,这款模型完整还原了扳手的所有装配关系,包括夹持块的导向槽结构、调节旋钮的螺纹配合结构、加长杆与主体的配合限位结构,所有配合面的公差都按照实际工装的加工公差进行设定,夹持块的V型定位面与丝锥方榫的贴合间隙控制在0.02mm以内,保证夹持状态下丝锥不会出现偏心晃动。表面处理方面,主体框架采用镀铬抛光处理,既可以提升工具的防锈能力,也可以在作业后方便擦拭清理表面的切削液、金属碎屑;加长杆表面做了滚花处理?不,这款设计的加长杆采用光滑镀铬表面,在戴劳保手套操作时也能提供足够的摩擦力,不会出现打滑的问题。调节旋钮的表面做了网纹滚花,手上沾有切削油时也可以轻松旋转调节夹持松紧,不需要额外借助扳手等工具就能完成丝锥的装夹与拆卸。

  针对不同的作业场景,这款扳手的结构也预留了拓展空间:如果需要针对深孔攻丝作业,可以更换更长的加长杆,进一步提升力臂长度,同时也可以在杆端加装套杆,进一步放大扭矩,应对更大规格的螺纹加工需求。夹持块的定位槽采用通用的方形定位设计,除了夹持丝锥之外,也可以临时夹持铰刀、螺丝取出器等带方榫的工具,拓展工具的使用范围,在应急维修场景下可以替代多种专用工装,提升现场问题的处理效率。
